350毫米三节侧装滚珠伸缩滑轨

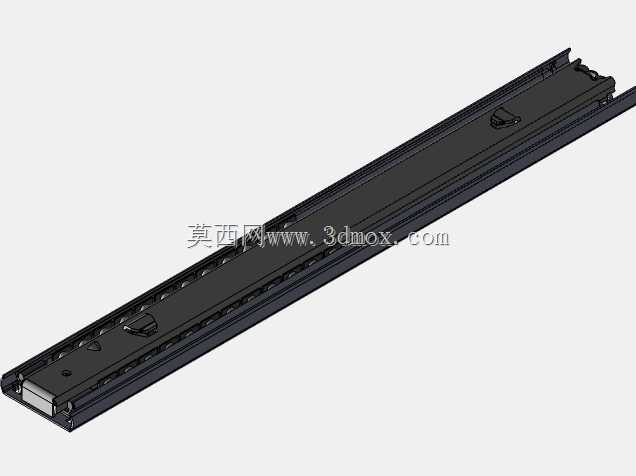

　　抽屉与抽拉工位的选型里，滑轨往往不是最先被关注的零件，却直接决定抽拉动作是否顺畅、承载后是否下垂、长期使用后是否出现卡滞。这套350毫米规格的三节侧装滑轨，面向需要把内部构件完全拉出的柜体、设备检修仓和轻型工装台，结构上采用内外轨加中间保持架的三段式布置，闭合时整体收纳在柜体侧面，拉出后可让活动托盘接近全行程外露，便于取放物料、维护内部元件或观察设备运行状态。

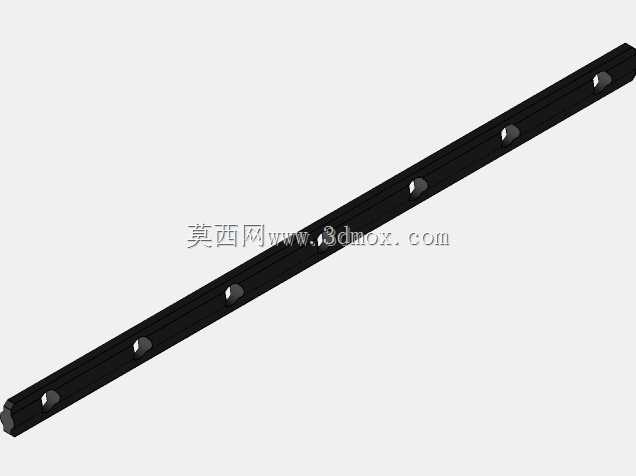

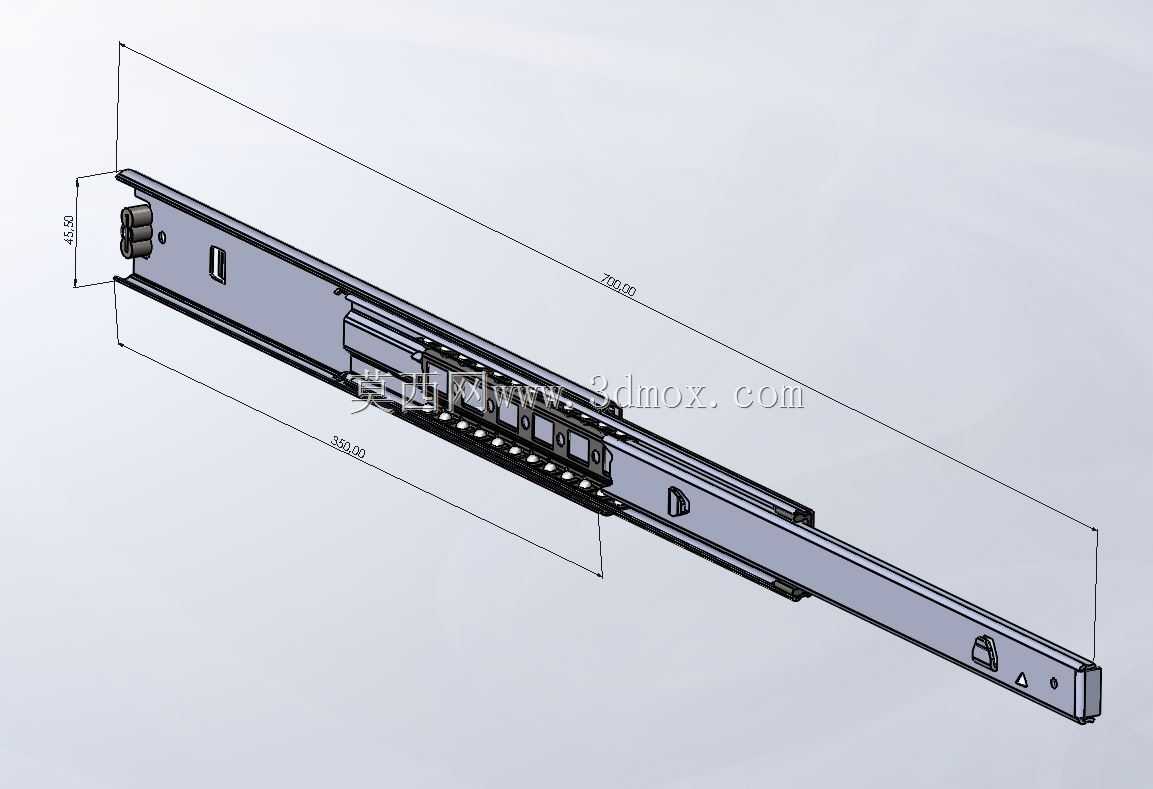

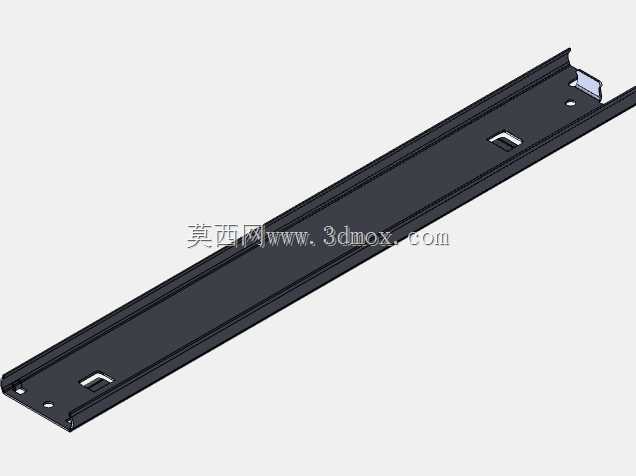

　　从实际装配边界看，滑轨主体长度按350毫米行程级别设计，图中标注的外形总长约700毫米对应完全伸展状态，闭合后占用的侧向厚度约45.8毫米，属于常见的侧装滚珠导轨尺寸区间。安装时左右成对使用，固定轨连接柜体或机架立柱，活动轨连接抽屉、托盘或抽拉板；两侧轨面需要保持平行，安装基面不能有明显扭曲，否则滚珠在滚道内会出现偏载，轻则推拉阻力增大，重则在行程中段产生顿挫。模型中轨体上预留了安装孔位，端部和中段孔位可配合螺钉固定，设计人员在柜体侧板布孔时，应结合板厚、螺钉头沉让空间和拆装工具角度统一校核，避免出现螺钉与相邻轨体干涉。

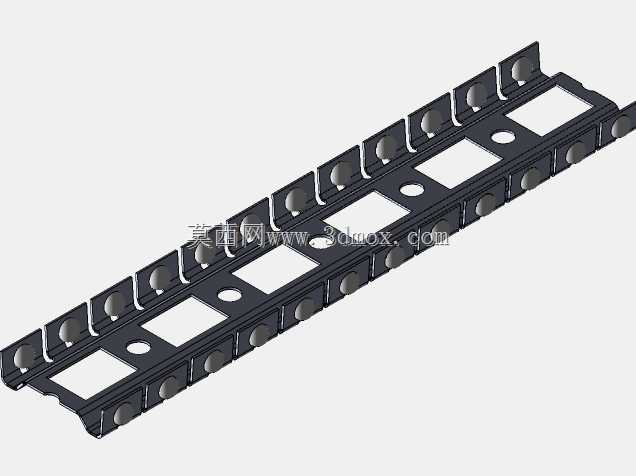

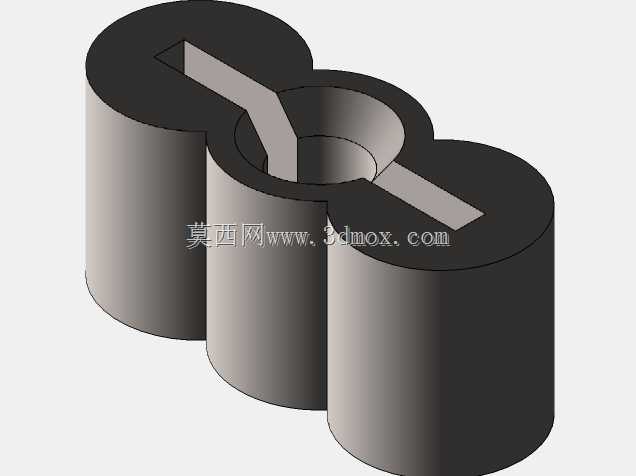

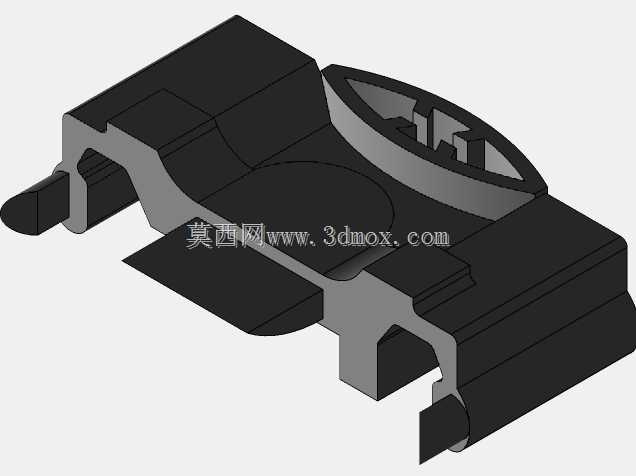

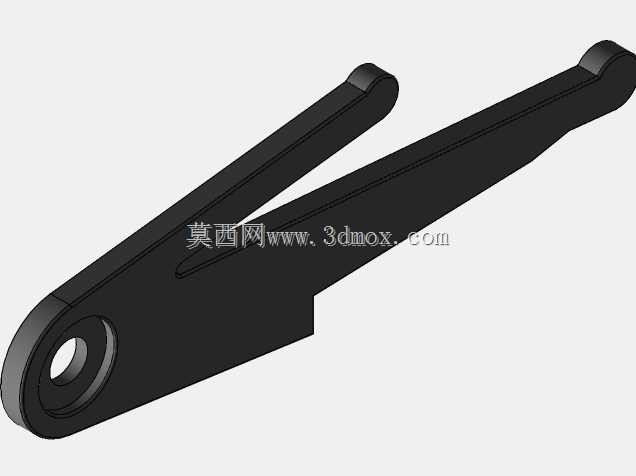

　　功能结构上，三节轨通过中间轨的接力伸展实现较大抽拉距离。滚珠保持架沿滚道循环分布，把滑动摩擦转化为滚珠滚动摩擦，推拉过程中载荷由多组钢珠分担，侧向和竖直方向的间隙通过滚道折弯形状控制。轨体端部设置限位结构，拉出到极限位置时可防止活动段意外脱开；部分端部还带有锁止或定位特征，在抽屉完全闭合、完全拉出等状态下提供保持力，减少设备搬运或柜体振动时滑轨自行滑出的风险。对于检修仓这类需要人员把内部模块拉到外侧操作的场景，全伸展结构比普通两节轨更有优势，维护人员不必探入柜体深处，接线、更换滤芯、调整传感器位置都会更方便。

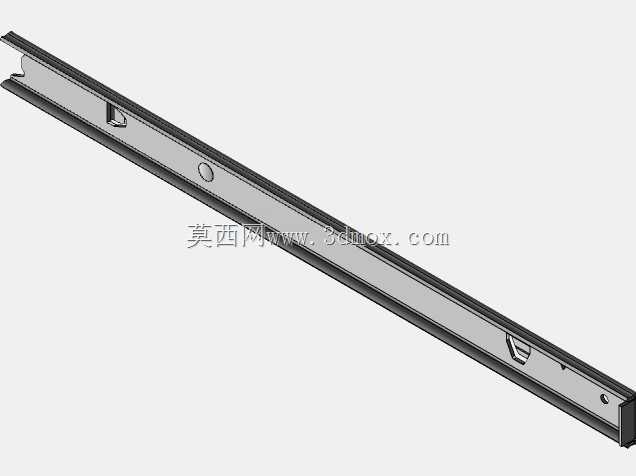

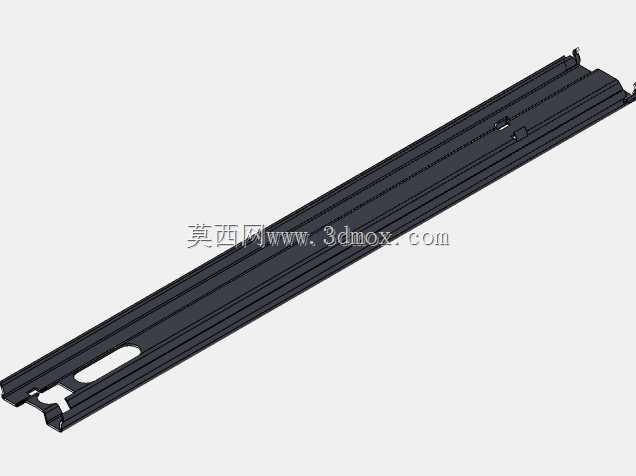

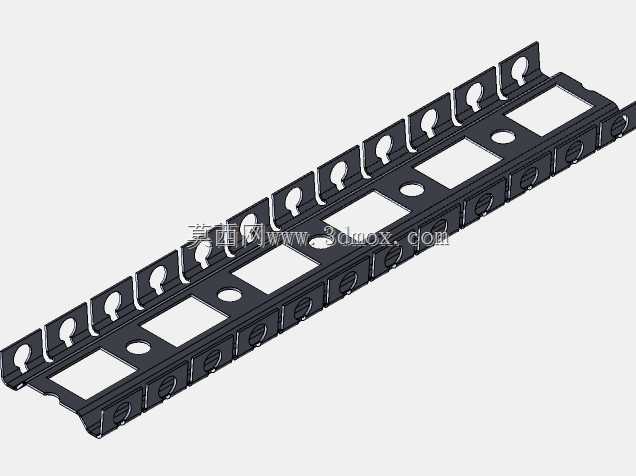

　　建模时需要重点表达轨体的折弯薄壁截面、滚珠保持架排列、三节轨的嵌套关系以及端部挡块。轨体虽然外形细长，但并非简单平板拉伸：滚道位置通过多次折弯形成刚性较高的异型截面，材料多采用冷轧钢板后做表面处理，以提高耐磨和防锈能力。三维装配中应保留左右件的对称关系，活动轨、中间轨、固定轨之间按实际伸缩方向设置配合，不能把三段轨体建成完全固定的整体，否则后续在设备总装里检查抽屉开启角度、托盘拉出距离和周边管线长度时会失去参考价值。

　　应用场景并不局限于家具抽屉。在自动化设备中，这类滑轨可用于轻型工具抽屉、电气箱抽拉安装板、检测仪器托盘、小型物料周转台；在通讯或展示柜体内，可用于键盘托、控制盒托架和可抽拉维护模块。选型时不能只看行程，还要结合托盘宽度、载荷重心位置、拉出后重心偏移以及使用频率判断。载荷重心越靠近外端，轨体和螺钉连接区承受的弯矩越大，长期满载抽拉容易造成下垂；高频使用场合则应关注滚珠滚道硬度、保持架材料和润滑状态。

　　安装校核阶段，可把该滑轨模型放入柜体总成，模拟完全闭合、半开和完全拉出三种位置。闭合状态检查抽屉面板与柜体缝隙、滑轨与背板或线束的距离；半开状态检查托盘下方支撑、管线弯折半径和人员操作空间；完全拉出状态检查端部限位、地面或设备前方通道，以及托盘上工件的重心是否仍在安全范围内。若托盘上放置电气元件，还应让线缆随动轨迹避开轨体边缘，防止抽拉时磨破绝缘层。

　　整体来看，这套滑轨模型的价值在于把细长薄壁件、多段伸缩关系和安装孔位边界完整呈现出来。结构设计人员可据此直接评估柜体侧板尺寸、抽屉内腔宽度和维护操作距离；设备选型人员也能通过行程、闭合长度、侧装厚度和端部限位特征，判断它是否适合具体抽拉机构，而不是在样机装配后才发现导轨行程不足或拉出空间被机架遮挡。
