内齿式尼龙卡普林联轴器结构设计

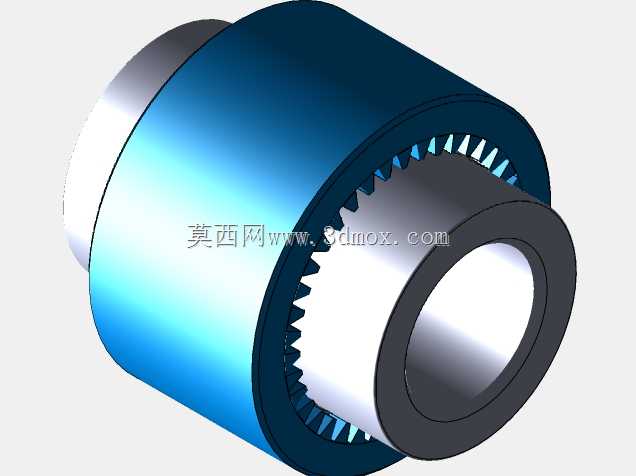

　　这套结构围绕小功率传动轴系的快速连接需求展开，核心是一个带内齿的套筒式卡普林联轴器。外露部分可以看到圆柱形外套、端部环形止口、中心轴孔以及沿内圆周均布的齿形，齿圈与被连接件之间通过齿侧接触传递扭矩，同时保留一定的径向、角向补偿能力。与刚性法兰或键连接相比，这种结构更适合安装空间紧凑、两轴对中不易完全保证、载荷波动较频繁的轻型设备。

　　从实际使用场景看，这类联轴器常见于输送辊道、小型包装机构、食品轻工设备、办公自动化设备、实验装置以及一些低速辅助传动单元。设备运行时，电机或减速器输出端的轴头伸入套筒，从动轴从另一侧或对应位置接入，内齿与轴上配合齿形形成周向约束。扭矩不是依靠单一螺钉夹紧来承担，而是通过多齿接触分散载荷，齿面受力路径较短，局部应力峰值相对可控。对于频繁启停、正反转切换或轻微冲击的工况，塑料齿套还能吸收一部分振动，降低金属轴件之间的敲击噪声。

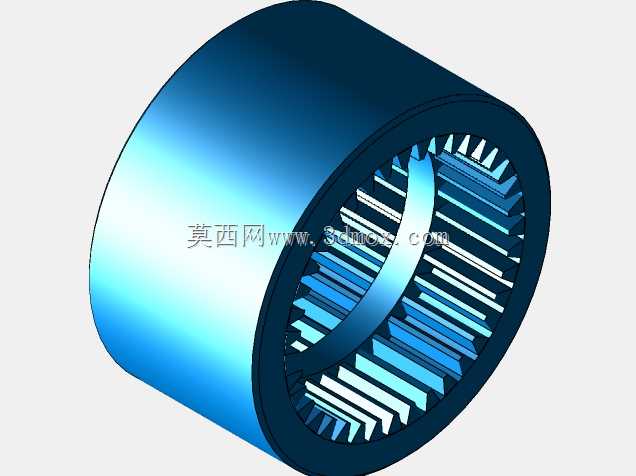

　　外形上，产品主体采用近似圆筒的布置方式，外径构成主要安装包络，端部内孔形成装配入口。建模时需要重点控制外圆、内孔和齿圈的同轴关系：外圆可作为机架避让或护罩设计的参考边界，内孔决定轴头伸入长度，齿根圆和齿顶圆则影响配合间隙与承载面积。若在三维布局中使用，不能只测量最大外径，还应预留轴向装入距离；检修时套筒往往需要沿轴向退出，若周围布置电机端盖、轴承座或管线，过近的障碍物会导致拆装空间不足。

　　结构设计思路上，内齿并不追求大型齿轮联轴器的重载能力，而是强调轻载、耐蚀、低噪声和免润滑。塑料材料本身具有一定弹性，齿形在受载时可产生微小变形，使相邻齿的接触更加柔和。齿与齿之间保留合理侧隙，可以容纳轴系的少量偏心和角度偏差；但侧隙不能无限制放大，否则正反转时会产生明显空程，影响定位精度。对于需要精确相位关系的传动，例如同步进给或分度机构，就应重新评估这种结构的回差，而对于连续旋转的动力传递，适度间隙反而有利于装配和热胀补偿。

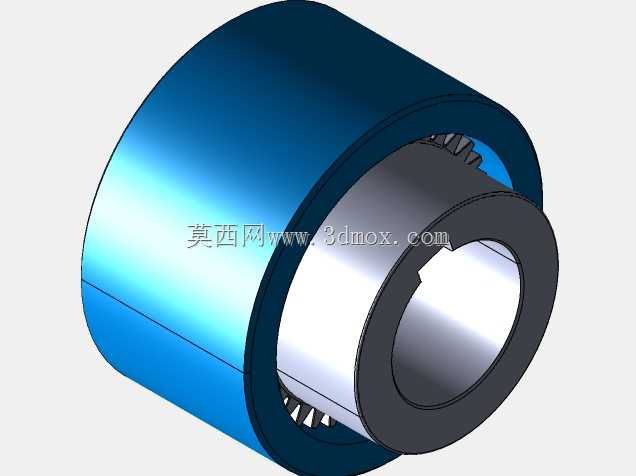

　　安装边界方面，轴端伸入套筒后应保证齿宽有效啮合，不能只让少数齿参与传力。轴肩、挡圈或紧定位置需要限制套筒轴向窜动，避免设备运转时齿套沿轴头滑移。若两根轴分别从两端接入，应核对两轴端之间的安全距离，防止轴头顶死；若采用单侧套接，则要关注悬臂长度和轴头支撑刚度。外径与周边护罩之间建议保留径向间隙，尤其是塑料件在温度变化和受载变形时，外圆可能出现微量扩张，不能把外套当作定位面压死。

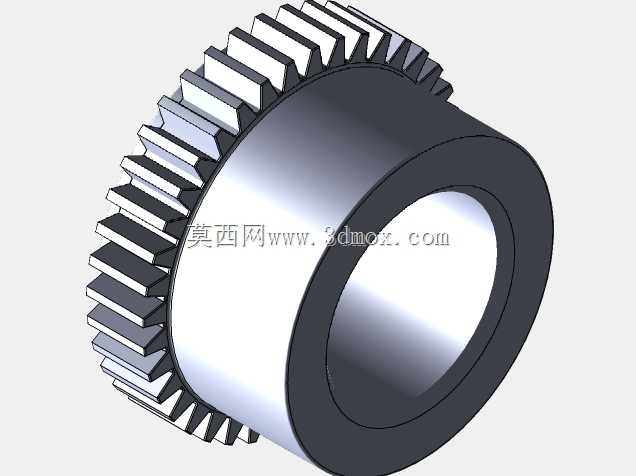

　　三维建模时，齿形部分宜采用圆周阵列方式建立，先完成单个齿槽或单齿的轮廓，再按均布角度复制，保证齿距一致。内孔倒角和齿端导入斜面不能忽略，它们在实际装配中起到导向作用，能够避免轴头插入时刮伤齿面。端部较厚的环带承担齿圈轴向约束，也提高了套筒口部刚度；外表面保持简洁圆柱面，有利于成型脱模和后期防护套设计。若用于金属轴与塑料套配合，还要考虑材料蠕变、温度升高后孔径变化以及键或齿面的磨损，长期承载选型时不能仅按静态扭矩判断。

　　在设备总体布置中，这类联轴器的价值在于用较少零件完成轴系连接：不需要复杂法兰孔系，也不依赖大型齿式联轴器的润滑密封。设计人员可把它作为动力链中的挠性环节，用来隔离轻微不对中、降低噪声并简化装配。但它并不适合大扭矩、高刚性或高精度伺服定位场合；当载荷超过塑料齿面承压能力时，应改用金属齿式、膜片式或梅花弹性体等结构。理解这一适用边界，才能在建模、选型和布局时既发挥卡普林联轴器紧凑轻便的优势，又避免因误用带来的齿面磨损、打滑或早期失效。
