气动驱动方形管道自动插板闸阀结构

项目分类:阀门 发布时间:2022-06-09 ID:651308
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构
  • 气动驱动方形管道自动插板闸阀结构

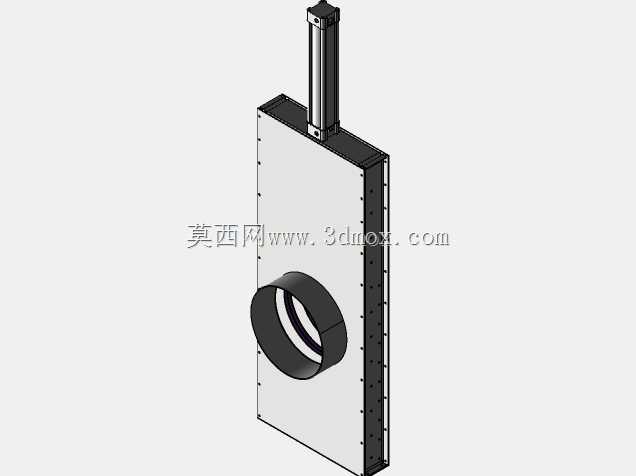

  这套三维结构呈现的是一台配气动直线执行机构的方形通道插板隔断阀,整体采用立式薄箱体布局,阀板沿阀体框架内部的竖直导向槽做升降运动,顶部气缸通过连接座与阀板上端刚性联接,压缩空气通入气缸后即可带动闸板完成全开或全关动作,主要用在通风除尘、粉体输送、废气抽吸、粮食饲料转运以及散装物料风送管网中,对含尘气流、轻质颗粒流或低压风路进行截流与导通。

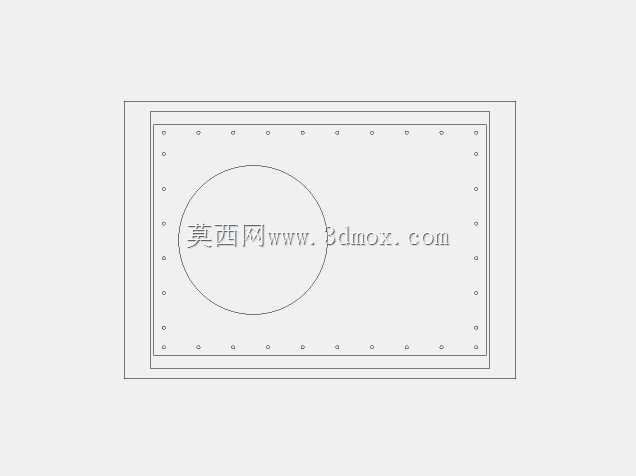

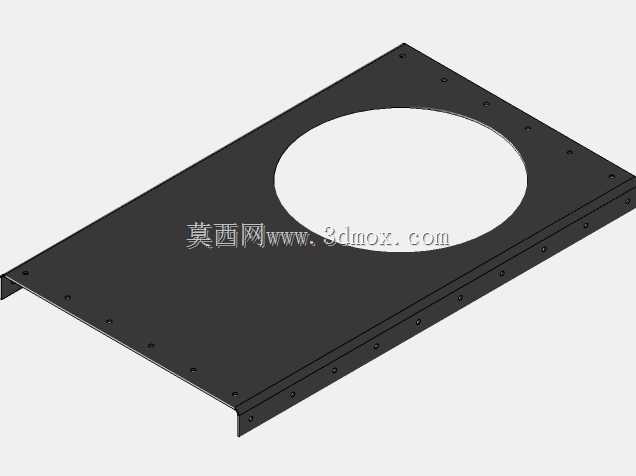

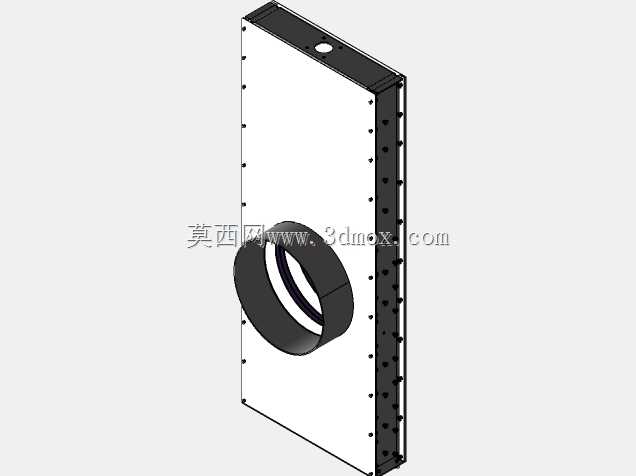

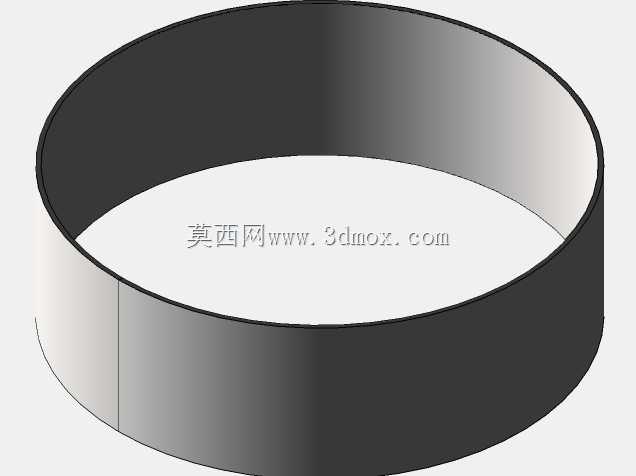

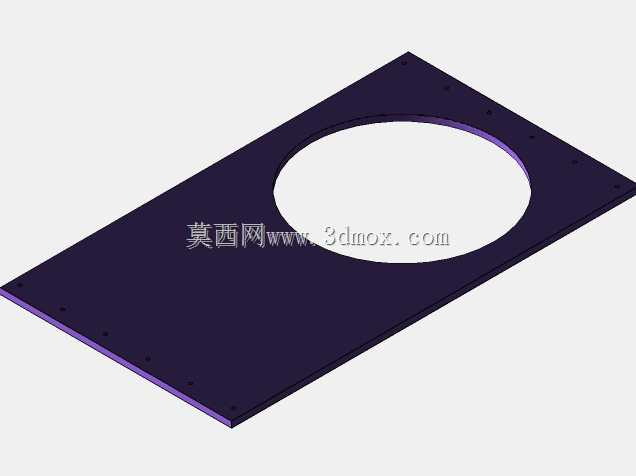

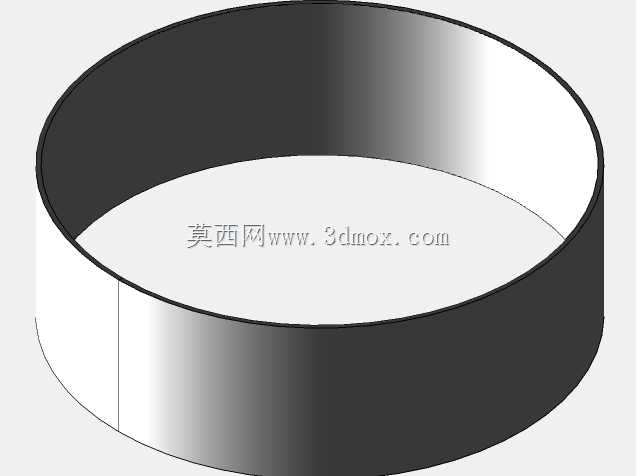

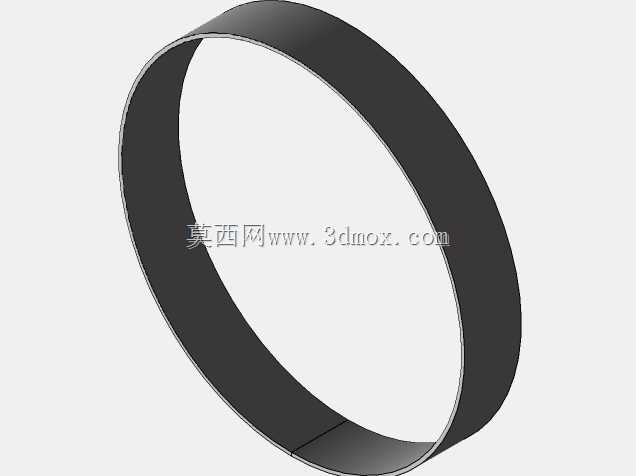

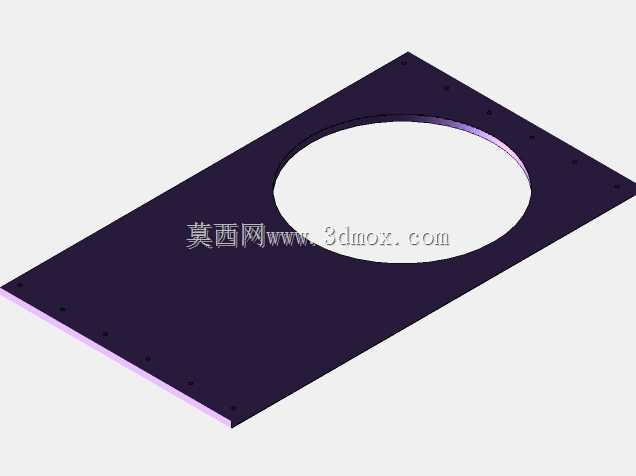

  阀体主体为矩形焊接箱式结构,两侧面板通过周边均布的紧固件把合,内部留出与闸板厚度匹配的平直滑道,闸板下行时完全覆盖侧向圆形接管的通流截面,上行后则整体退入阀体上部腔室,让管路截面保持畅通。侧向圆形接口可直接与圆形风管、软连接或配对法兰对接,接口中心线位于阀体高度方向的中下部,现场布置时需要在阀体上方预留足够的检修与抽板空间,不能把气缸顶端贴近楼板、桥架或其他管线,否则后期更换密封件、清理卡滞物料时无法抽出闸板。

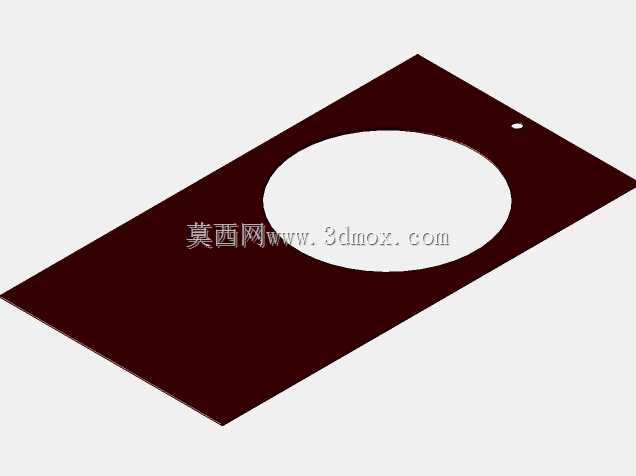

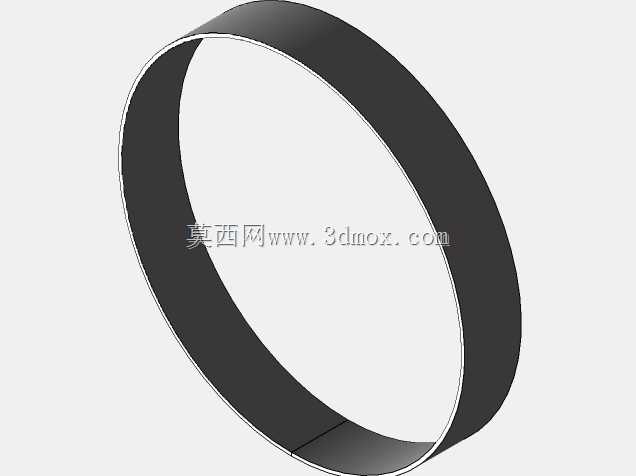

  从结构设计思路上看,这类阀门并不追求高压密封等级,而是围绕大风量、低风压、含杂介质的工况做取舍。矩形箱体采用薄板加边框加强的形式,既能控制整体重量,又能为闸板提供大面积导向支撑;周边螺栓把合的面板形式,方便在磨损后拆开清理积料、更换密封条或修正闸板间隙。闸板与阀体之间通常沿通道四周设置弹性密封或压紧间隙,关闭时依靠气缸下压力使闸板贴紧密封面,阻断气流串通;开启时闸板提升离开流道,介质中的纤维、粉尘、颗粒不易像蝶阀那样挂在转轴或叶片上,流道阻力也更小。

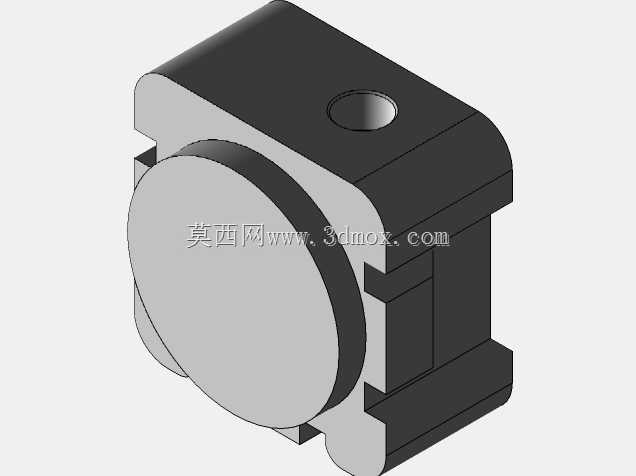

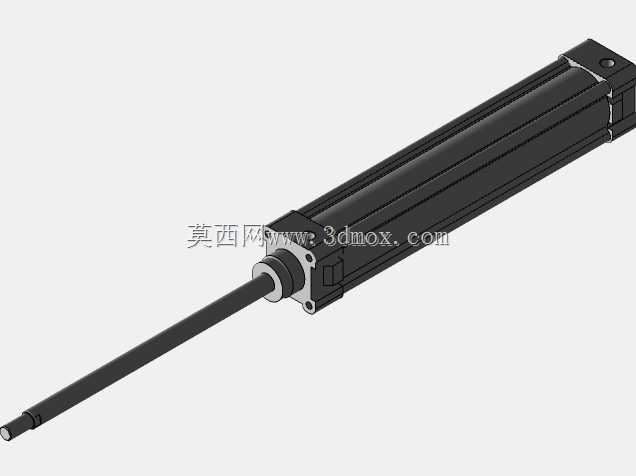

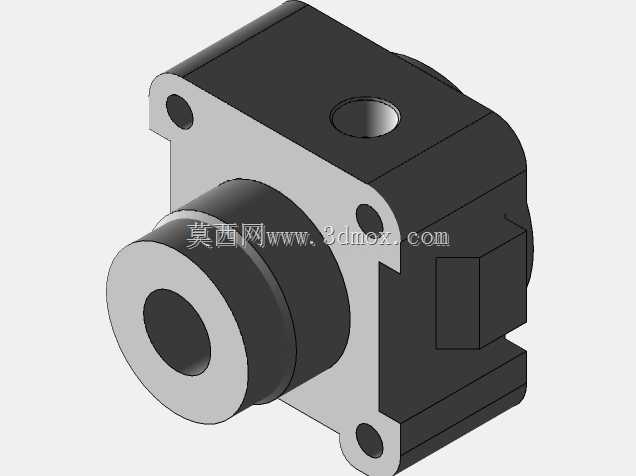

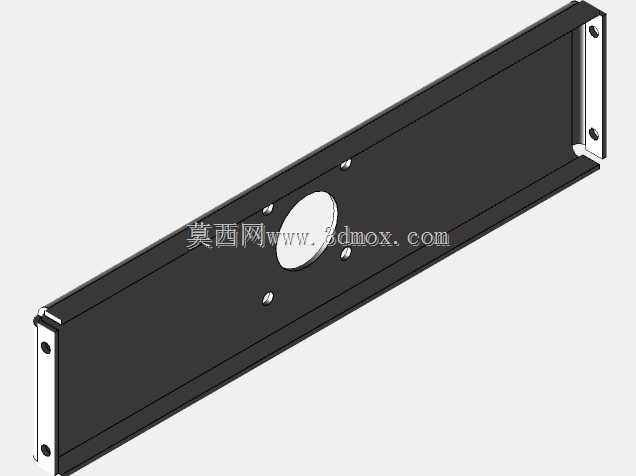

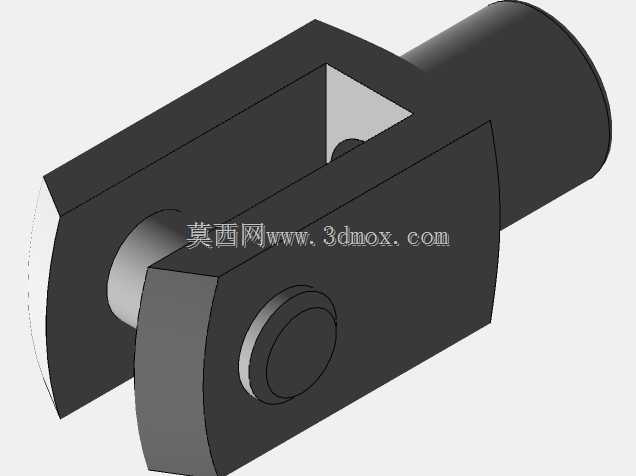

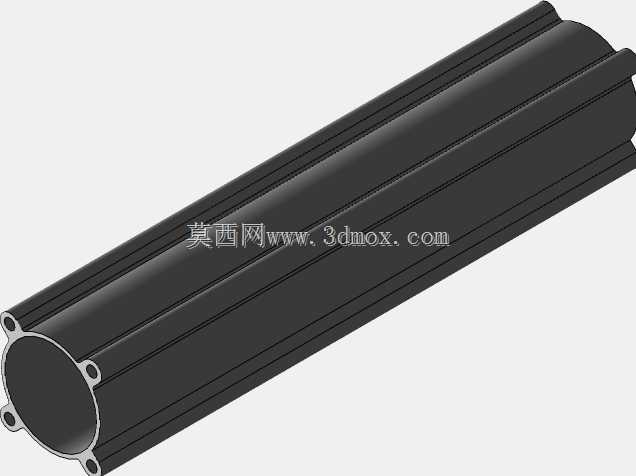

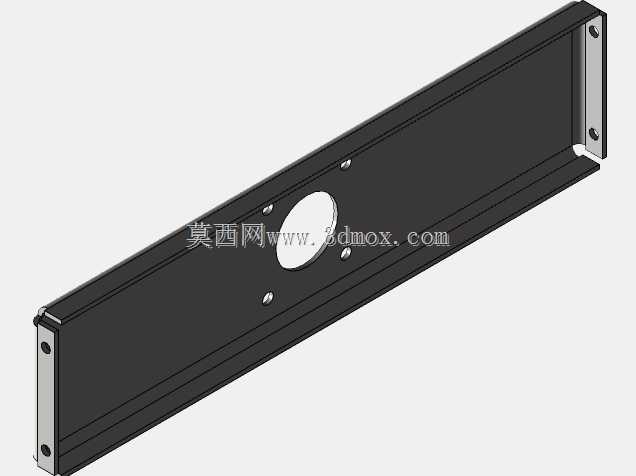

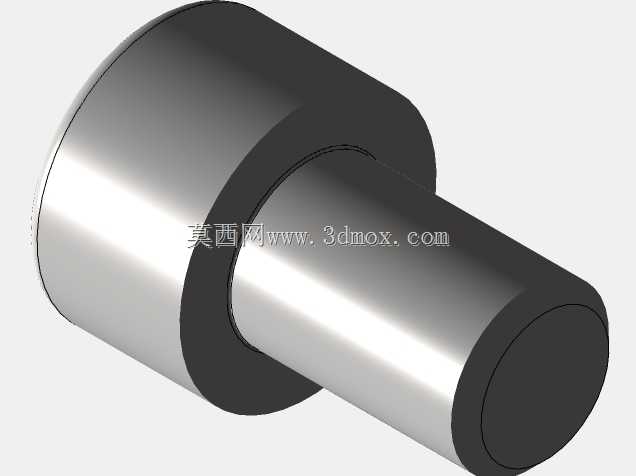

  顶部气动执行器选用标准拉杆气缸,缸体通过支架固定在阀体上横梁,活塞杆端部与闸板吊耳采用铰接或螺纹锁紧联接,能够补偿少量装配不同轴。气缸两侧的气口接入电磁换向阀后,可接入车间PLC或除尘系统控制柜,实现设备启停与风路隔断的联动;在多支管除尘系统里,这种阀常装在各吸尘支路上,工位不作业时关闭对应风路,把风量集中到运行点位,降低风机空载能耗。粉体输送场景下,它也可作为料仓进出口、换向管路前后的隔离阀使用,检修下游设备时落下闸板,阻挡物料与气流串入。

  建模时需要重点把控几处装配边界:一是圆形接管外径、法兰孔位与现场风管的匹配关系,接口高度决定了对接管线的标高;二是阀体总宽、总厚以及框架外侧螺栓的操作空间,靠墙安装时要留出扳手拧动周边紧固件的距离;三是气缸伸出后的总高度,阀门全开时活塞杆连同闸板上行,顶部安全间隙应按全开位置核算,而不是只看关闭状态;四是闸板行程与通道直径的关系,行程必须大于通流口径,保证开启后闸板下沿完全离开圆形流道,避免残留遮挡造成风阻和局部积粉。

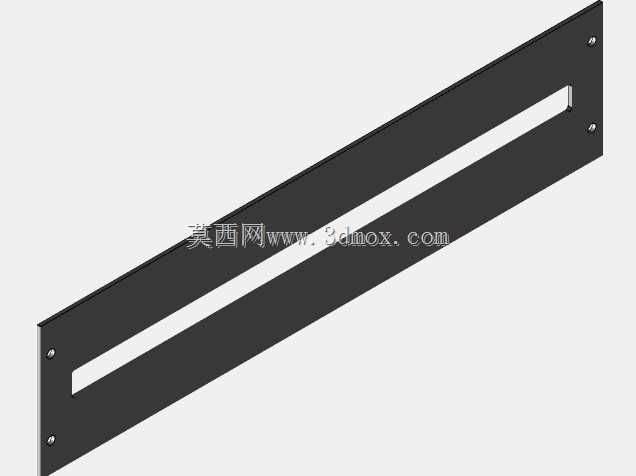

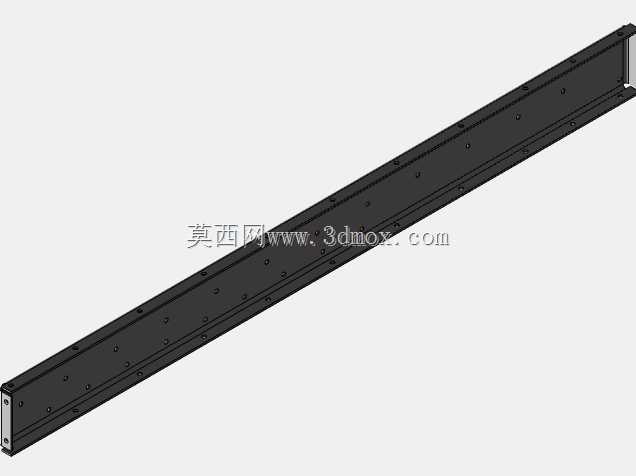

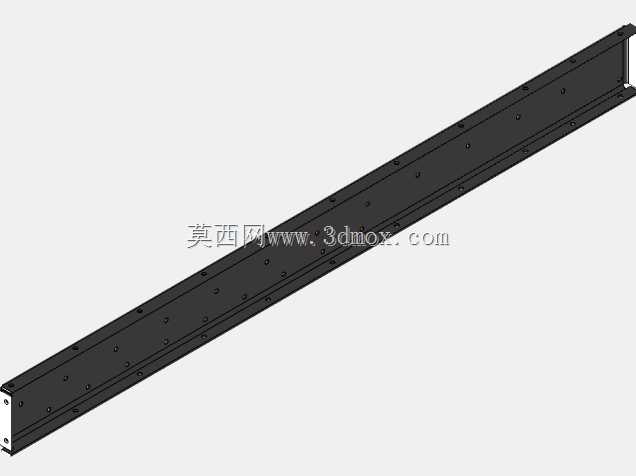

  导向结构的处理直接影响阀门寿命。滑道间隙过小,粉尘进入后闸板容易卡涩;间隙过大,关闭时闸板可能偏摆,密封面压合不均。实际结构中常在槽内设置耐磨条或可调整压块,通过外侧紧固件微调闸板与密封面的贴合程度。阀体底部应考虑排污或清灰空间,长期输送粉料时,少量沉降物会积聚在闸板下落区域,预留清理口或在管路设计中配合吹扫,能明显减少卡板故障。

  整体来看,该模型把气缸、支架、闸板、箱体框架和侧向圆管接口的相对关系表达得比较完整,适合作为除尘风网、粉体工程和低压输送管路设计时的选型参照,也可用于校核阀门安装高度、驱动占用空间以及与周边管线的干涉情况。
