快开式圆形承压人孔密封锁紧结构

　　这套圆形人孔结构在化工储罐、食品发酵罐、制药配料罐、常压及低压压力容器的侧壁或顶部开孔位置使用十分普遍，核心作用是为设备内部提供人员进出检修、清理残留物料、更换内件的通行通道，日常生产工况下又要保证开孔位置完全封闭，避免罐内介质泄漏、外界杂质进入，同时承受罐内工作压力与温差带来的附加载荷。

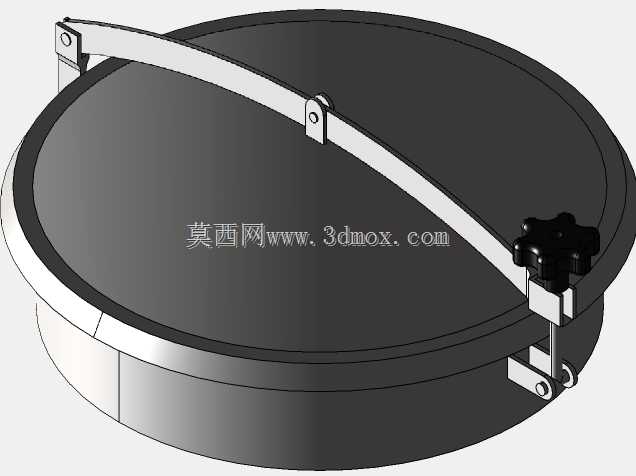

　　从结构组成拆解来看，整套部件分为下部焊接座圈、上部密封盖板、铰接支撑臂、快开锁紧压臂、星形手拧旋钮、侧边锁止销轴几个核心部分。下部座圈为带翻边的圆筒结构，下端直段直接与罐体开孔处的补强圈焊接固定，座圈上端加工出平整的密封贴合面，可根据介质特性选配橡胶垫、硅胶垫或者四氟包覆垫片，满足耐腐蚀、食品级卫生要求或者高温工况的密封需求。上部盖板为整圆冲压或者机加工成型的盘状结构，盖板背面预留垫片安装定位槽，避免启闭过程中垫片移位脱落。

　　这套结构没有采用多人孔常见的多组周向螺栓均布锁紧方案，而是选用单臂跨接式快开压杆：压杆一端通过铰接座固定在座圈侧边，另一端搭配可旋转的星形锁紧旋钮，旋钮下方带压块，闭合时只需将压杆翻转跨盖在盖板上方，旋紧星形旋钮即可通过压杆的杠杆放大效应，把锁紧力均匀传递到盖板中心区域，迫使整圈密封面均匀压缩垫片，单人无需借助扳手即可完成启闭操作，在需要频繁开盖清理、批次换产的生产线场景下，操作效率远高于螺栓紧固式人孔。铰接支撑臂的转轴经过限位设计，盖板开启后可以随支撑臂翻转停靠在罐体侧边，不需要额外吊装设备挪移盖板，支撑臂上的铰接点预留足够转动间隙，长期使用出现密封面磨损、垫片压缩量变化时，也可以通过旋钮的旋合行程补偿压紧量，不会出现锁止不到位的问题。

　　布局设计阶段首先要确认人孔的通径边界，圆形通行净空需要满足成年人佩戴防护装备侧身进出的最低尺寸要求，座圈下端的焊接直段高度要匹配罐体壁板厚度，焊接后座圈上端密封面的平面度需要控制在密封要求范围内，避免焊接变形导致局部压不紧出现渗漏。安装位置选型时，侧壁安装的人孔中心高度通常匹配操作人员站立操作的舒适区间，顶部安装的人孔则要预留盖板向上翻转的摆动空间，压杆翻转行程范围内不能布置罐体外接管道、操作平台护栏或者其他附件，避免启闭过程中出现运动干涉。锁紧侧的星形旋钮操作位置要朝向人员通行的操作侧，不需要操作人员探身或者跨越管线即可完成旋紧动作。

　　受力层面，快开压杆的截面经过抗弯校核，承压工况下盖板受到的内压推力全部通过压杆传递到两侧铰接支座，支座与座圈之间的连接焊缝需要按照承压设备要求做强度核算，侧边配套的安全锁销在压杆扣合后插入定位孔，防止工况下出现压杆意外脱开的风险，即使内压出现异常波动，锁销也能作为二级防护结构避免盖板瞬间弹开。密封面的压紧力分布经过杠杆比例匹配，旋钮处施加的手部扭力经过螺纹增力、压杆杠杆放大后，整圈垫片的压缩率可以控制在密封材料的合理工作区间，既不会因为压紧力不足出现渗漏，也不会因为局部过载压溃垫片导致密封失效。

　　三维建模过程中，所有铰接位置的配合间隙、旋钮的螺纹行程、盖板开启的摆动包络都按照实际装配关系搭建，座圈与罐体焊接的坡口形式、密封垫片的安装槽尺寸、各销轴的装配公差都在模型中完整还原，结构设计人员可以直接套用该结构匹配不同罐体的开孔尺寸，仅需调整座圈高度、盖板厚度以及压杆的截面参数，即可适配不同压力等级、不同介质工况的使用需求，省去从零开始搭建快开锁紧机构的重复建模工作量，也能在设计阶段提前排查启闭运动干涉、操作空间不足这类现场常见的装配问题。
