KAPL型弹性柱销联轴器传动件

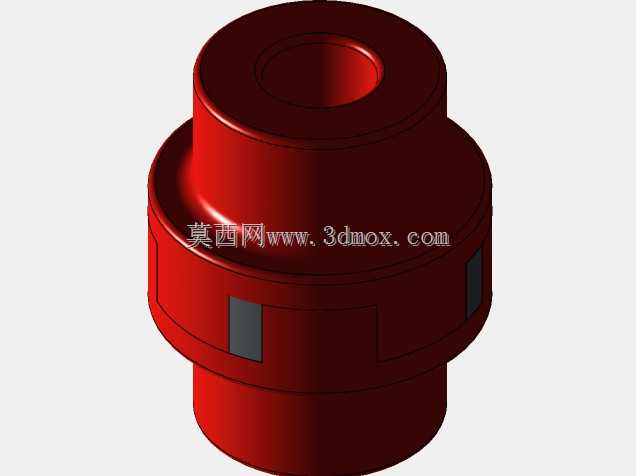

　　该零件属于轴系传动环节里常用的挠性联接部件，整体采用对称回转式结构，两端设置同轴轴孔，可分别套装在主动轴与从动轴端部，依靠中部弹性元件与柱销配合传递扭矩，同时补偿两轴之间因加工误差、安装偏差、承载变形带来的径向、角向与轴向微量错位，避免刚性联接在偏差工况下产生附加弯矩，保护电机、减速器等前后端设备的轴伸与轴承。

　　从现场使用场景来看，这类联轴器大量布置在中小型动力传输链路中：电机输出端与减速器输入端之间、减速器输出端与工作机主轴之间、输送设备驱动辊与动力源之间都能见到同结构产品。相比刚性凸缘联轴器，它不需要两根轴在安装时达到极高的同轴度，现场装配容错空间更大；相比梅花弹性联轴器，柱销式结构的弹性件更换更便捷，维护时无需完全挪动两端重型设备，只需拆开外侧护罩、抽出磨损柱销即可完成易损件替换，在连续生产的车间里能显著缩短停机检修时长。

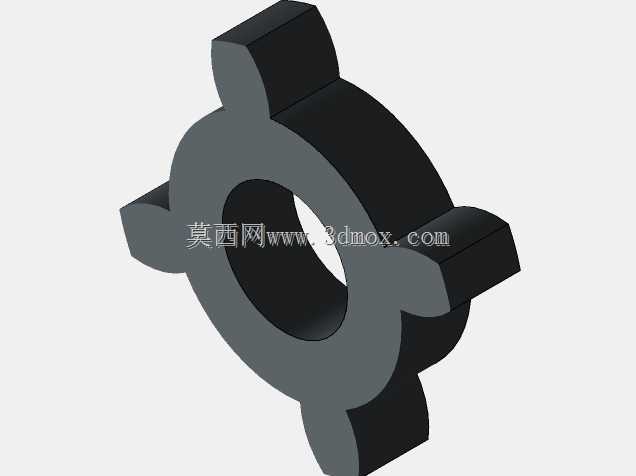

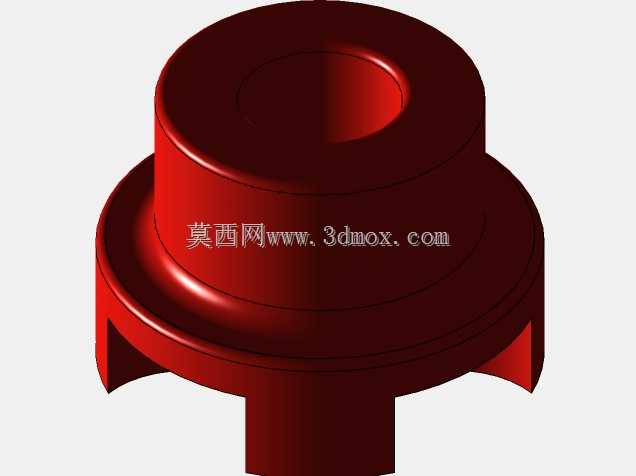

　　结构建模过程中，首先以回转轴线为基准搭建主体骨架：两端轴毂部分按照轴伸配合需求加工出通孔，轴孔长度覆盖轴头插入深度，保证键联接工作面有足够接触长度，避免扭矩传递时键侧压溃；轴毂外圆做阶梯过渡，靠近中部法兰盘的位置设置圆角，降低轴肩处的应力集中系数。中部法兰盘沿圆周均匀分布柱销安装孔，孔位与两端半联轴器的销孔一一对应，柱销外侧套装弹性缓冲套，运转时弹性套先承受挤压变形，一方面吸收启动、换向瞬间的冲击载荷，另一方面通过自身形变补偿两轴相对偏移。法兰外缘预留的凹槽用于安装防护挡板，防止高速运转时柱销脱出，同时避免车间杂物卷入传动副。

　　外形尺寸方面，整体最大外圆集中在中部法兰区域，该直径直接决定产品可传递的额定扭矩上限——外径越大，柱销分布圆半径越大，同等柱销强度下能输出的扭矩越高；两端轴毂外径根据轴孔直径匹配，保证轮毂壁厚满足扭转强度要求，不会在过载时发生轮毂胀裂。轴向总长度由两端轴孔插入深度与中部法兰厚度叠加而成，安装时需要提前核对动力端与工作端轴头的预留间距：间距过小会导致两半联轴器顶死，无法预留轴向补偿余量；间距过大则柱销啮合长度不足，运转时容易出现窜动异响。

　　设计选型阶段需要先核算传动系统的额定扭矩、启动峰值扭矩与工作转速，再结合轴径确定轴孔与键槽尺寸，同时校核允许的轴偏移量是否覆盖现场实际安装误差。三维建模时所有回转面优先采用旋转特征生成，保证同轴度精度；柱销孔使用圆周阵列特征排布，确保孔位角向均匀，避免动平衡偏差；弹性套与柱销、销孔之间按照装配间隙配合建模，既保证安装时可顺利压入，又不会因间隙过大产生冲击噪音。模型完整还原了外部轮廓、轴孔、销孔与防护槽结构，可直接用于设备总装时的干涉检查、安装空间校核与传动方案布局，帮助设计人员在图纸阶段就确认轴系间距、外围护罩尺寸是否匹配，减少现场装配时的返工问题。
