户外便携折叠桌结构设计方案

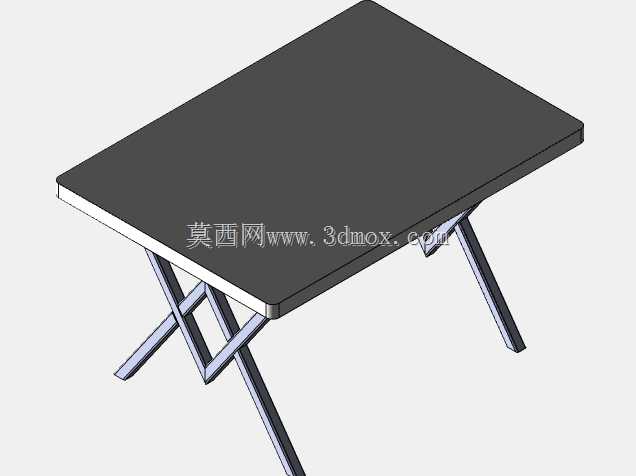

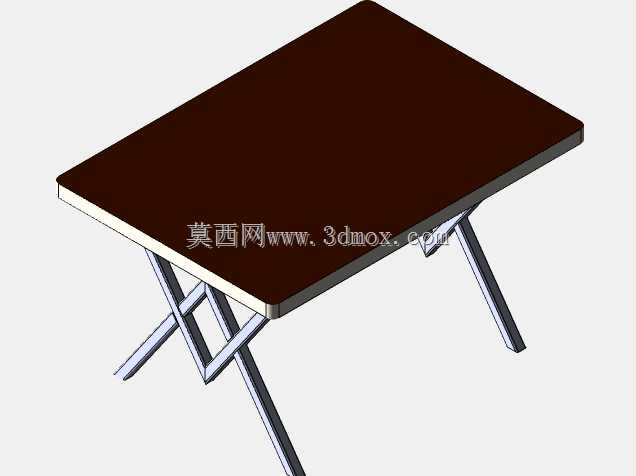

　　在户外临时作业、展会布展、工地现场临时办公、露营休憩以及车间临时物料分拣场景中，常规固定式桌具存在转运占用空间大、现场组装耗时、收纳后堆叠不便等痛点，这款折叠桌的结构设计正是围绕这类高频移动使用需求展开。桌面采用矩形平板构型，边缘做薄型包边处理，整体板面平整无凸起结构，既可以放置图纸、检测工具、便携检测仪器，也可承载临时摆放的小型工件、餐饮器具，板面的刚性设计保证在单侧受压时不会出现明显挠曲，日常使用中即便在桌角放置较重的工装夹具，也不会出现板面翘边变形的问题。支撑腿采用交叉铰接的X型折叠构型，两组交叉支腿分别布置在桌面长度方向的两侧，支腿之间通过中部的铰接转轴形成联动，展开时支腿向外撑开形成稳定的支撑夹角，

　　铰接点的限位结构可以在支腿打开到设计角度后自动锁止，避免使用过程中支腿意外收拢；收纳时只需解除限位，两侧支腿即可绕转轴转动，最终整体收拢为贴近桌面底面的扁平状态，收拢后整体厚度仅为桌面厚度加上两层支腿的截面高度，无论是放入车辆后备箱、工位储物柜还是展会物料运输箱，都不会占用过多竖向空间。支腿的杆件采用等截面金属型材制作，杆件两端分别与桌面底部的铰接座、底脚支撑件连接，底脚处做了小幅的外延弯折，增大与地面的接触面积，在不平整的户外草地、工地水泥地面上放置时，能够分散支腿端部的压强，避免支腿尖点陷入软质地面或者刮花室内地坪。设计过程中首先校核了展开状态下的支撑跨距，桌面的长宽比例控制在常规作业台的合理区间，

　　两侧支腿的展开宽度略小于桌面短边尺寸，既保证支撑稳定性，避免人员倚靠桌面时发生侧翻，也不会让支腿突出桌面边缘过多，绊到过往通行的人员。桌面底部的铰接安装座采用内嵌式布置，所有连接转轴的轴线保持平行，保证折叠动作全程顺滑无卡滞，不会出现两侧支腿不同步导致的别劲问题；铰接位置的配合间隙经过合理设定，既不会因间隙过大导致展开后桌体晃动，也不会因间隙过小在多次折叠后出现涂层磨损、转动阻力陡增的情况。从安装边界来看，展开状态下桌体的整体高度适配成年人站立或者坐折叠凳时的使用高度，桌下的交叉支腿之间预留了充足的腿部活动空间，人员坐在桌侧时，膝盖不会与交叉的支腿杆件发生干涉；收拢状态下的整体外轮廓为规则矩形平板形态，

　　多个同型号桌具收纳时可以完全贴合堆叠，堆叠后无需额外的捆绑固定即可整齐码放，转运过程中不会出现滑移错位。这款桌具无需额外的组装配件，不需要借助螺丝刀、扳手等工具，单人即可在数秒内完成展开或者收纳动作，相比需要拼装腿件、拧动紧固件的临时桌具，在应急抢修、户外展会快速布场这类对准备时间要求较高的场景中，能够大幅减少前期布置的耗时。支腿的交叉结构在承重时会形成自紧效应，桌面上放置的载荷越大，铰接点处的锁止摩擦力就越强，支撑刚性也会随之提升，正常使用范围内不会出现支腿滑移收拢的失效情况。桌面的边角做了钝化处理，没有尖锐的棱角，在搬运、展开过程中即使磕碰也不会划伤操作人员，整体结构没有易脱落的小零件，长期反复使用后也不会出现配件丢失导致无法组装的问题，适配高频次转场、反复折叠使用的工况需求。
