NACA2412低速航空翼型曲面结构

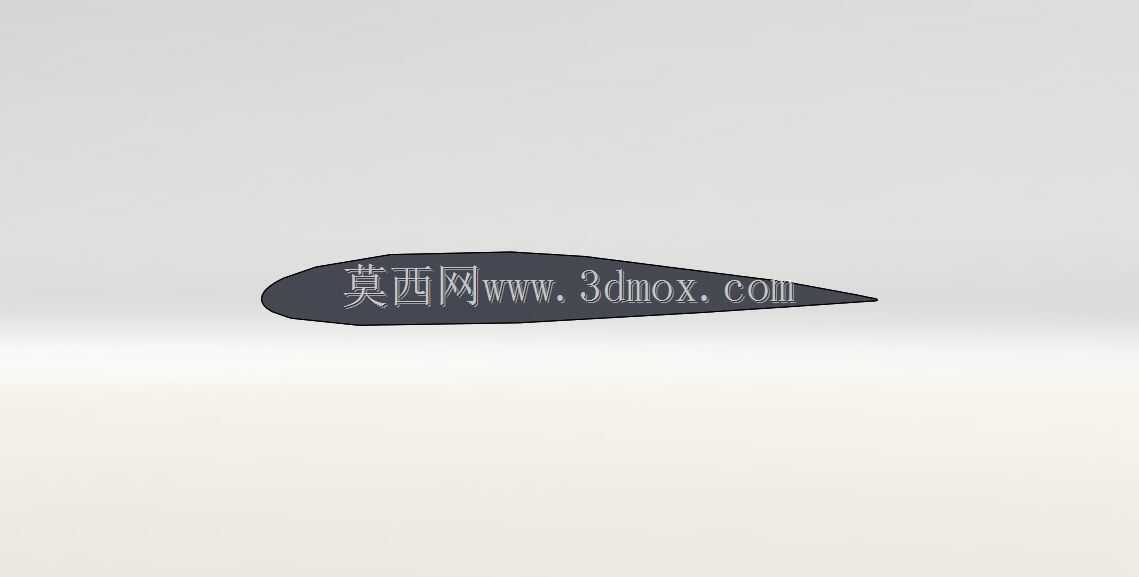

　　该模型围绕NACA2412低速翼型的几何外形展开，重点表达翼面沿弦向和展向的连续曲面关系，适合用于小型固定翼无人机、低速验证机、风洞教学件以及航空原理结构设计中的翼段参考。翼型本身属于带弯度的常用低速剖面，前缘圆润、后缘收窄，上表面曲率变化明显，下表面相对平缓，能够在较低迎角范围内形成稳定压差升力，同时保持较好的失速前可预测性。

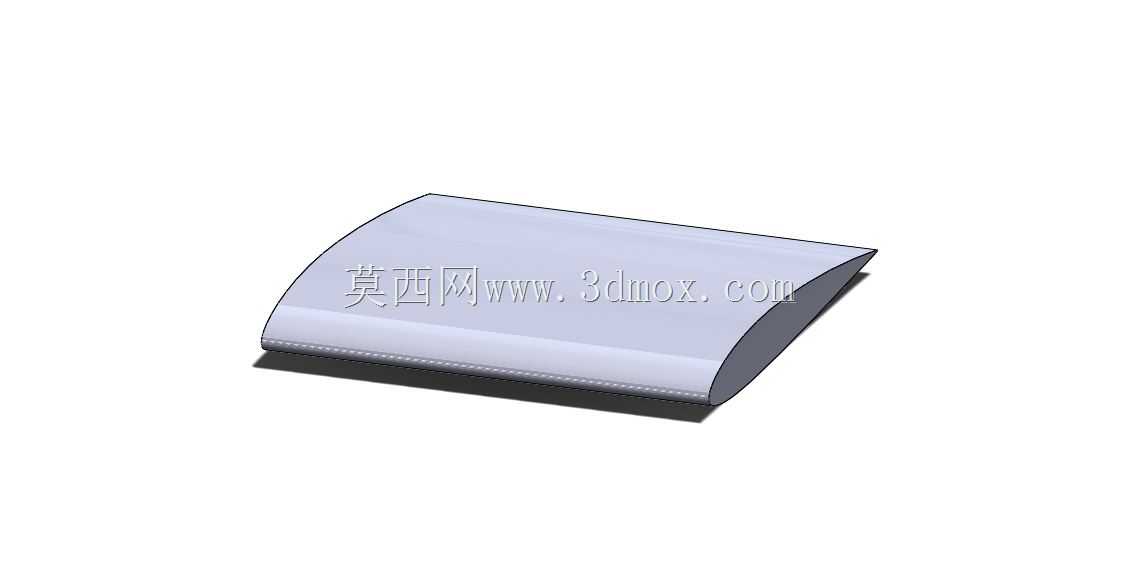

　　从实际使用场景看，这类翼段并不单独作为完整飞机出现，而是机翼、尾翼或气动实验件的基础几何单元。设计人员在整机布局中，会把翼型剖面与翼展长度、上反角、扭转角、后掠角以及翼尖处理结合起来；在教学或仿真环节，则常截取等弦长翼段，用于观察流线分布、压力中心变化、雷诺数影响以及不同迎角下的升阻特性。模型采用简洁的直翼段表达，能够把注意力集中在剖面轮廓和曲面光顺性上，避免机翼内部骨架、舵面铰链、蒙皮接缝等细节干扰气动外形判断。

　　建模思路上，翼型结构的关键不在复杂装配，而在曲线控制点的准确性与曲面过渡质量。前缘区域需要保持足够连续的圆弧过渡，若局部折线或曲率突变过大，网格划分时容易产生异常压力峰值；后缘区域则要控制收薄趋势，既不能因实体厚度过大而偏离理论翼型，也不能在三维建模中形成难以加工的零厚度边。实际工程处理通常会给后缘保留微小实体厚度，以便3D打印、数控加工或风洞模型制造；上、下翼面通过拉伸或放样形成翼段后，端部切面应与翼展方向保持明确边界，便于后续与翼肋、翼梁、端板或机身接头进行装配定位。

　　外形尺寸与安装边界需要结合具体机型确定。翼型剖面的弦长决定了机翼相对厚度、内部可利用空间以及雷诺数适用区间；翼展方向长度则影响展弦比和翼尖诱导阻力。若将该翼段用于无人机机翼，弦向范围内通常需要预留翼梁穿过位置、舵机安装区、线缆通道和翼肋连接面；若用于风洞试验，端部需要与转盘、支架或测力天平接口保持平行，端面平面度和翼型坐标一致性会直接影响测量结果。安装时还应注意翼弦基准线的定义，模型中可将前缘点与后缘点连线作为弦线参考，使迎角调节、夹具定位和仿真坐标设置保持一致。

　　结构功能特性方面，NACA2412翼型的弯度使其在低速巡航状态下具有较明确的升力优势，适合起降速度较低、载荷适中的飞行器。与对称翼型相比，它在零迎角附近仍可产生一定升力，有利于平飞姿态下的配平；但弯度也会使上下表面流动不对称，设计舵面和尾翼配平时需要结合力矩特性综合判断。对于工程建模人员，该类模型的价值在于提供可复用的气动外形基础：既可在此基础上增加翼肋、蒙皮、主梁、襟副翼和整流罩，也可截取剖面用于二维流场分析或加工制图。

　　在外形检查时，应重点确认上翼面最大厚度位置、前缘半径、后缘收束方向以及两端切面的一致性。曲面不能只追求视觉光滑，还要服务于后续制造和仿真：用于加工时，表面需要能够稳定生成刀路；用于CFD时，外形闭合、法线方向统一、边缘无破碎面比单纯外观效果更重要。若进一步细化，可沿展向加入机翼扭转，使根段和尖段承担不同迎角，延缓翼尖失速；也可在翼段内部布置薄壁肋板和主梁，形成可承力的轻量化结构。整体而言，该翼段模型把低速航空设计中最基础的剖面几何、气动功能和安装约束集中呈现出来，可作为机翼方案设计、实验件制作和航空结构教学的直接参考。
