尾吊双发喷气式公务机整机结构

　　该作品呈现的是一型尾吊双发喷气式公务机的整机数字结构，建模重点集中在机身气动曲面、机翼布局、尾翼安定面、发动机短舱及起落架收放区域的空间关系。对从事航空装备结构设计、地面保障设备开发、维修工装设计或飞行器概念方案评审的人员来说，这类完整外形模型可直接用于干涉检查、舱段划分、挂载边界确认和展示级装配验证。

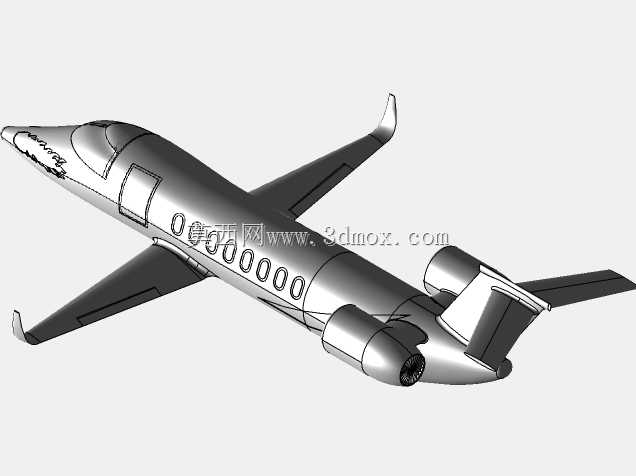

　　从实际用途看，小型喷气公务机主要承担中短程商务运输、要客通勤、特殊任务改装平台等任务。整机设计需要在载客空间、燃油容量、巡航阻力、发动机维护性和机场适应性之间取得平衡。模型采用细长增压机身思路，机头尖锐，驾驶舱风挡区域沿纵向平滑过渡；客舱段保持相对连续的圆形或近圆形截面，有利于承受增压载荷，同时也为座椅布置、行李舱、管路和线束通道预留内部空间。机身下部线条在机头至主起落架区间逐渐收束，既照顾前起落架舱的布置，也避免地面滑行时出现擦地风险。

　　动力装置采用两台涡喷或涡扇发动机短舱，布置在后机身两侧上方。尾吊布局的优势在于机翼表面不受发动机短舱干扰，机翼气动外形更干净，机翼前缘增升装置和襟翼机构可以获得更完整的展向空间；同时发动机位置远离客舱侧壁，舱内噪声来源相对靠后，地面吸入外来物的概率也较低。设计时需要重点核对短舱与后机身的连接梁、防火墙、维护口盖以及反推或排气区域的热影响边界。短舱吊挂不能简单视为外观件，其安装角度、进气道高度、喷流方向和平尾之间的距离都会影响整机配平与尾翼颤振裕度。

　　机翼采用低单翼、后掠翼面和带小翼或翼梢收束的外形，适合高亚音速巡航。机翼根部穿过机身下部，内部可设置整体油箱、襟翼滑轨、副翼作动器和主起落架支撑结构。模型中机翼前缘后掠、后缘前掠的组合使翼面具有明确的速度指向性，翼下空间则留给主起落架收放通道。对结构工程师而言，机翼与机身对接区是载荷传递核心，升力通过翼盒、接头和机身加强框进入机身，设计时需在三维环境中反复检查翼根整流包络与客舱地板梁、油箱隔板、维护通道之间的冲突。

　　尾翼为高置平尾配合垂尾的T型布局，平尾位于垂尾上部，能够避开发动机喷流和机翼下洗在某些迎角状态下的不利干扰。垂尾后掠，方向舵沿后缘布置；平尾则承担俯仰配平与升降舵操纵功能。该布局对垂尾刚度要求较高，因为平尾气动载荷会通过垂尾顶端形成附加弯矩，模型在概念阶段可用于检查尾翼力臂、尾容量和尾椎附近设备舱的空间关系。后机身末端还设置有小型尾撑或防擦结构，用于在大迎角起飞、着陆时限制尾部触地。

　　起落架部分采用前三点式布置。前起落架位于机头下方，承担转向、地面支撑和滑跑减振功能；主起落架靠近机身重心后缘附近，收起后通常收纳于机身下部或翼根整流罩内。整机地面姿态由停机角、主轮距、前轮距和发动机离地高度共同决定。进行机场保障设备匹配时，需要依据模型测量机头雷达罩离地高度、舱门位置、机翼下方净空、发动机进气口高度以及尾喷口朝向，从而判断牵引车、登机梯、加油车、货运拖车和除冰设备的接近路径。

　　外形尺寸与安装边界方面，此类公务机的长度主要由机头雷达罩、客舱段、后机身发动机吊挂区和尾喷口后方整流段决定；翼展受停机位、滑行道宽度和机库门宽约束；垂尾高度决定机库门、维修坞架和尾翼作业平台的最低净空。发动机短舱外侧轮廓、机翼梢部和水平尾翼展向端点构成整机最大包络，运输、吊装或整机展示时应围绕这些边界建立包围盒。起落架放下状态下，机腹与地面之间的间隙影响千斤顶支撑点、维护踏板和腹鳍设计；起落架收上状态下，则需要确认轮胎、缓冲支柱、舱门和作动连杆在轮舱内的运动轨迹。

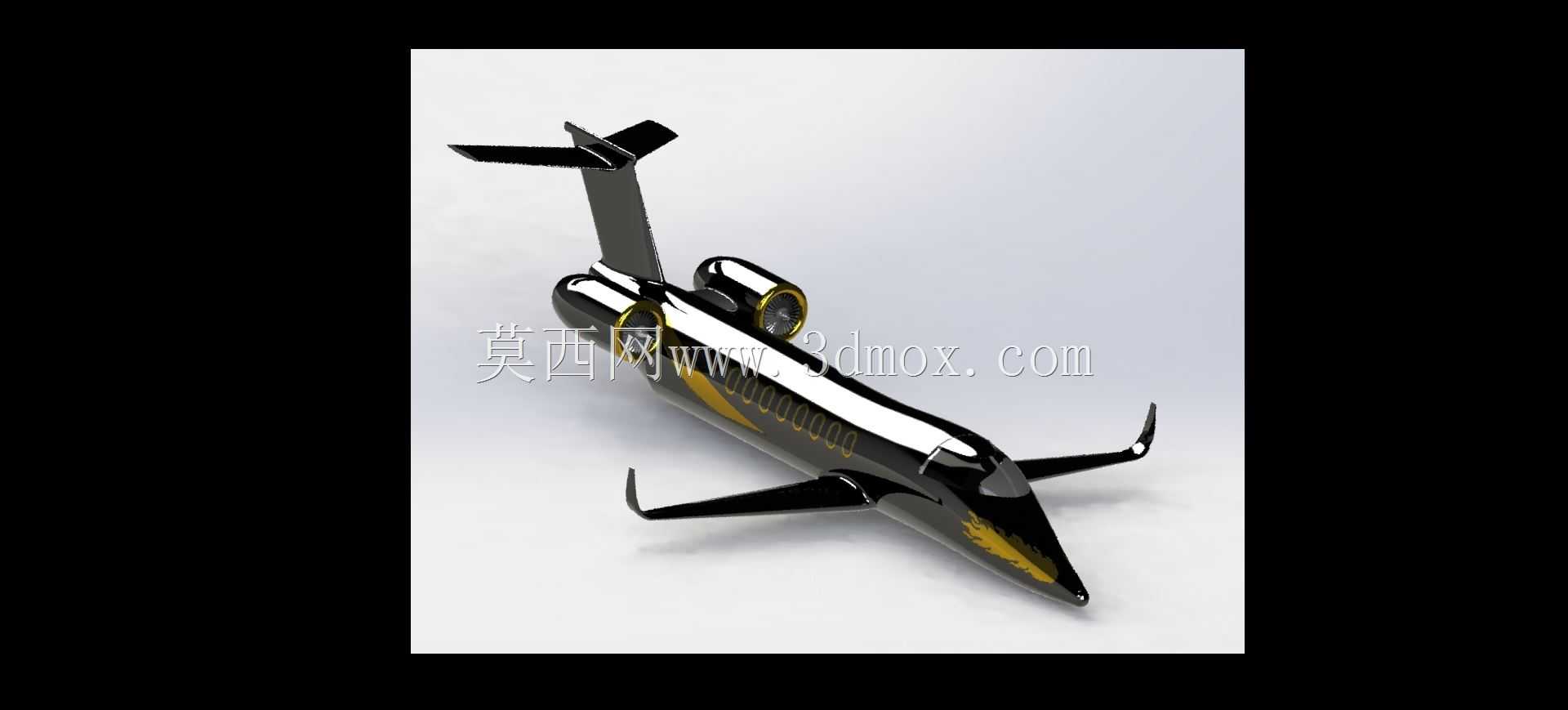

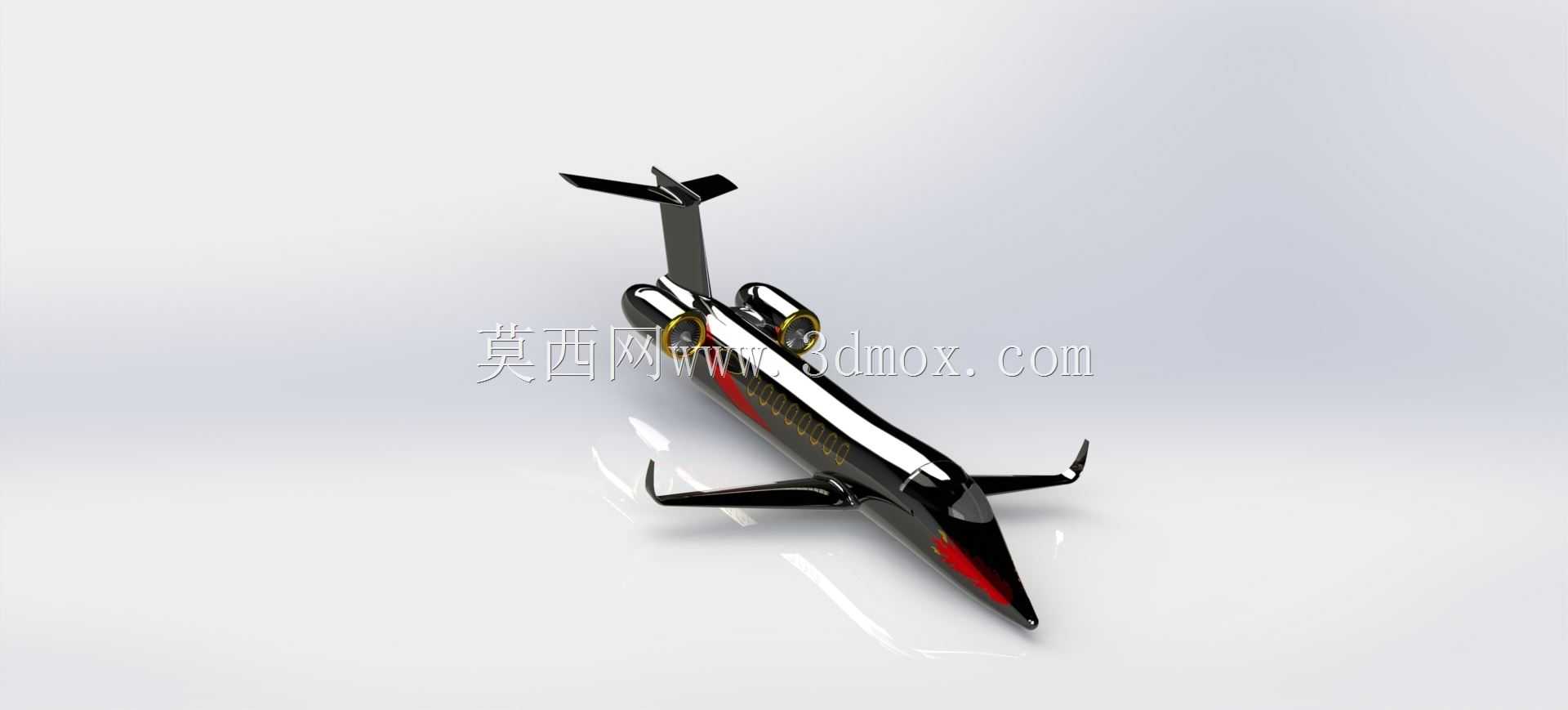

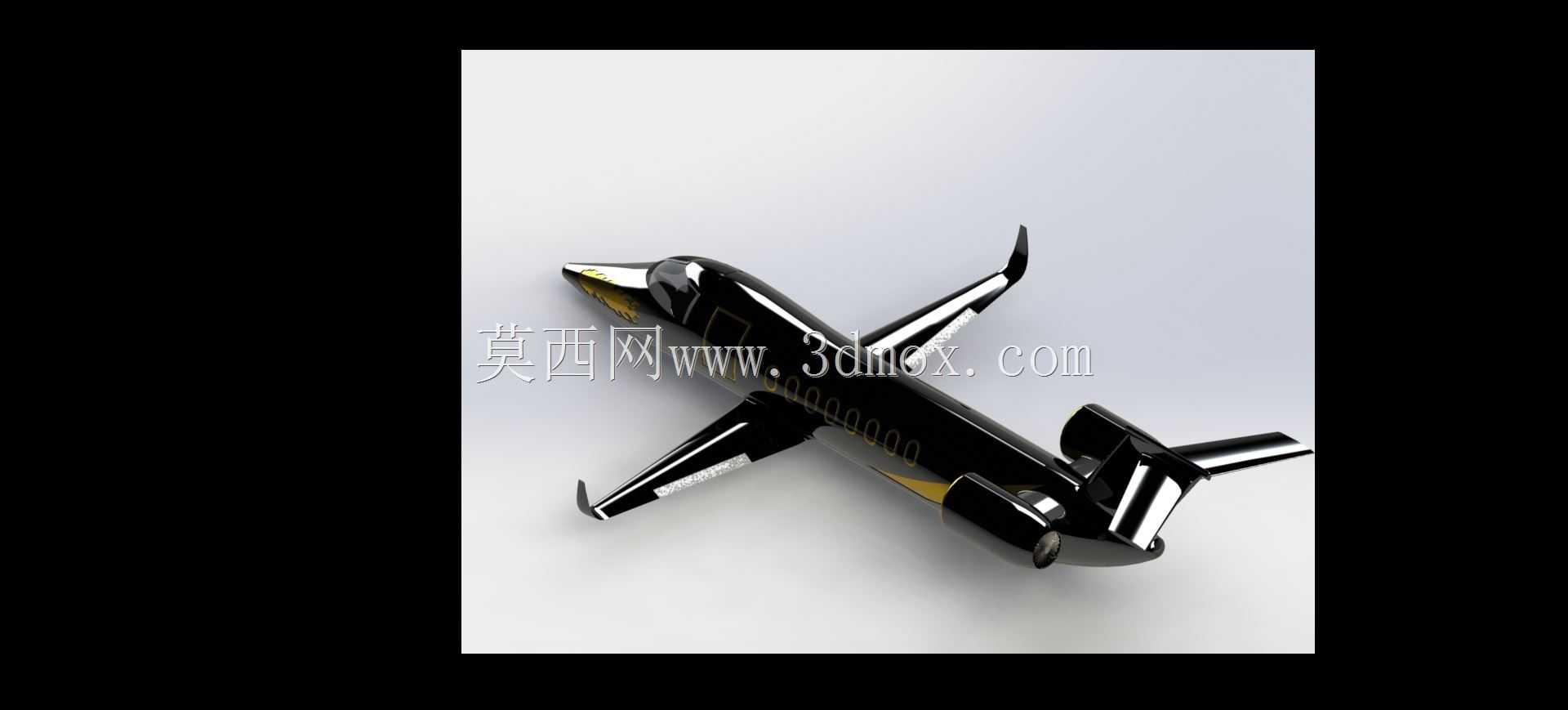

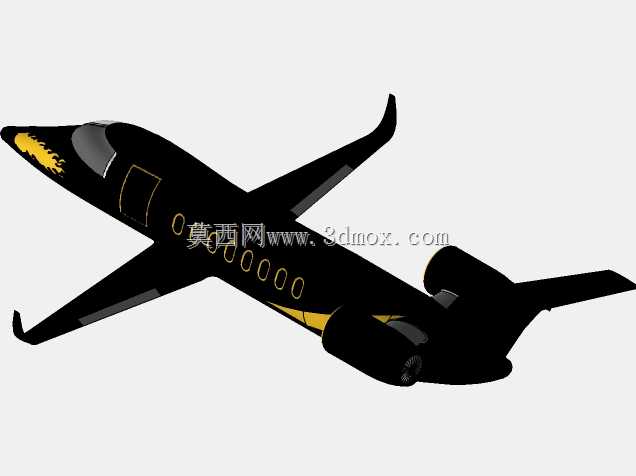

　　建模思路上，作品以连续曲面控制整机外观，机身、短舱、机翼和尾翼之间通过整流罩平滑过渡，减少突兀折角。尖锐机头、黑色高光机身与红色局部装饰强化了速度感，但工程应用中更关键的是曲面可分割性：风挡、客舱舷窗、舱门、检查口、雷达罩、发动机包皮和操纵面都应能从整体外形中拆分为独立部件。后续深化时，可在该外形基础上加入翼梁、肋框、长桁、隔框、地板梁、发动机吊挂接头、起落架枢轴和系统管路，使展示模型进一步转化为结构方案模型。

　　在应用场景上，该模型既可用于航空教学中的飞机总体布局讲解，也可作为虚拟维修训练、机场地景仿真、飞行模拟视景、无人机伴飞避障验证和航空展厅交互展示的基础资产。对于机械设计人员，它还能为非航空设备提供边界参考，例如飞机牵引杆、轮挡、登机梯、发动机维护平台、机翼检修架和尾翼作业梯，都必须围绕整机外形和离地间隙开展结构设计。通过三维装配关系提前确认包络，能够在实物制造前减少工装干涉、舱门开启不足、设备碰撞和维护空间受限等问题。
