斜置铰接支座弯臂支撑构件

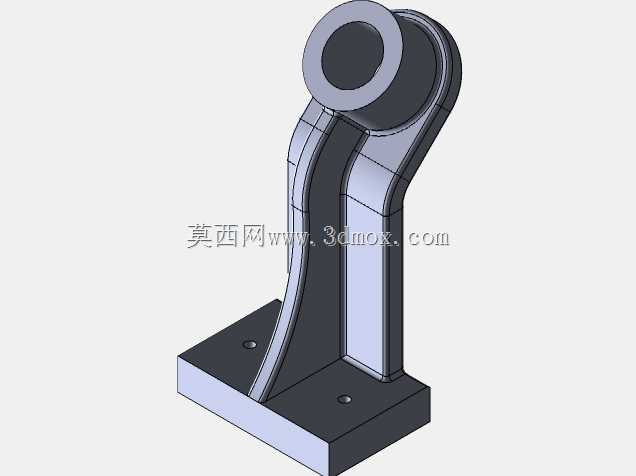

　　该构件属于典型的空间弯臂式铰接支撑件，整体由底部矩形安装底板、中部变曲率弧形立臂以及顶部带同轴通孔的圆筒铰接座三部分融合构成，在各类轻工输送设备、小型工装夹具台架、检测设备摆臂机构以及通讯辅助架设装置中应用十分广泛。这类支撑件的核心作用是在受限安装空间内，将底板平面的固定安装点位向上偏移并沿45度方向延伸，为顶部需要穿装铰接销轴、转动轴套或者导向杆的部位提供刚性支撑，相比直立柱式支座，它可以避让安装面上方的管线、相邻运动部件，同时让顶部铰接中心相对底板形成固定的水平与高度偏距，满足机构摆转时的运动轨迹要求。

　　从结构设计逻辑来看，底部矩形底板承担全部载荷传递功能，底板上预置两处沉孔，对应M6规格的内六角紧固螺栓，沉孔结构可以让螺栓头部完全沉入板厚内部，安装后支座底面能够完全贴合设备安装基面，不会出现螺栓凸起导致的支撑晃动；底板边缘设置R2的铸造圆角，既避免应力集中在板与立臂的衔接根部，也符合铸件拔模与机加工的工艺要求。中部弯臂并非等厚度直板，而是采用随形加厚的流线型截面：靠近底板的臂根部位截面宽度最大，用来承受铰接点传递过来的倾覆弯矩，沿着弧形走向往顶部圆筒过渡时，臂的截面逐步收窄，在保证整体刚性的前提下尽可能降低构件自重，减少材料占用。弯臂的弧形走向严格匹配45度偏角的设计要求，顶部圆筒的轴线相对底板安装平面保持平行，圆筒内孔为整圆贯通结构，内孔孔径与配套销轴采用间隙配合，圆筒外壁保留足够的壁厚，既可以直接作为铰接转动的支承面，也可以在孔内压入铜套或者滚动轴套，提升铰接部位的耐磨寿命。

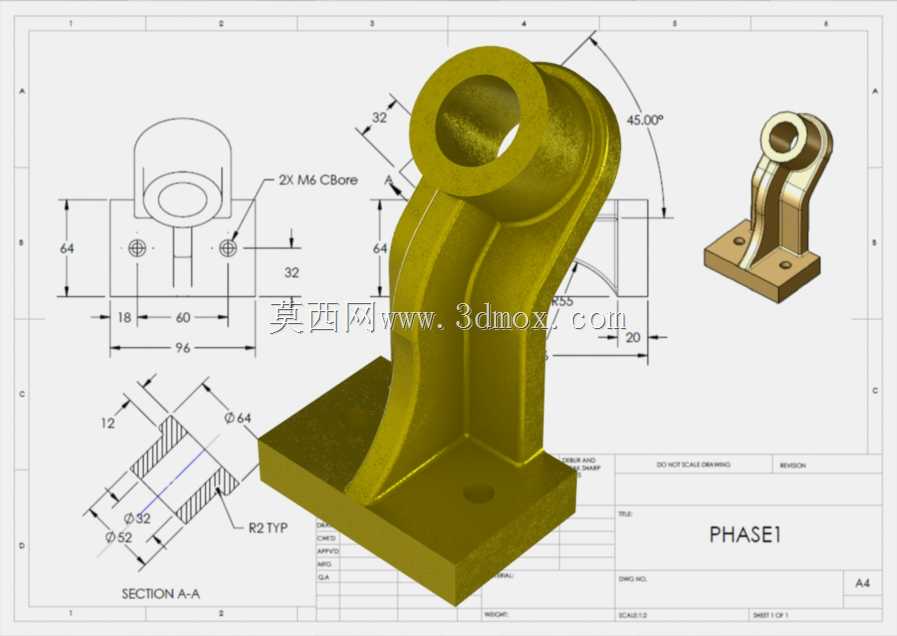

　　从安装边界尺寸来看，底板总长96mm、总宽方向的安装孔跨距为60mm，两个安装孔的中心距为60mm，孔位距离底板侧边的定位尺寸分别为18mm与32mm，现场安装时只需要在配套设备的安装基面上按照对应孔位加工两处M6螺纹底孔或者穿装通孔，就可以完成支座的固定。顶部圆筒的外圆直径为64mm，内孔贯通直径为52mm，圆筒轴向厚度方向的尺寸为32mm，弯臂从底板上表面到圆筒中心的总高度方向标注尺寸为64mm，圆筒中心相对底板中心线的水平偏距对应45度夹角的投影关系，整套构件的外轮廓没有超出底板边界的突兀凸起，在密集排布的设备台架上安装时不会和相邻部件发生干涉。剖面A-A清晰展示了弯臂与底板、圆筒衔接部位的壁厚过渡，所有转角位置都设置了连续的铸造圆角，避免机加工后出现应力开裂风险。

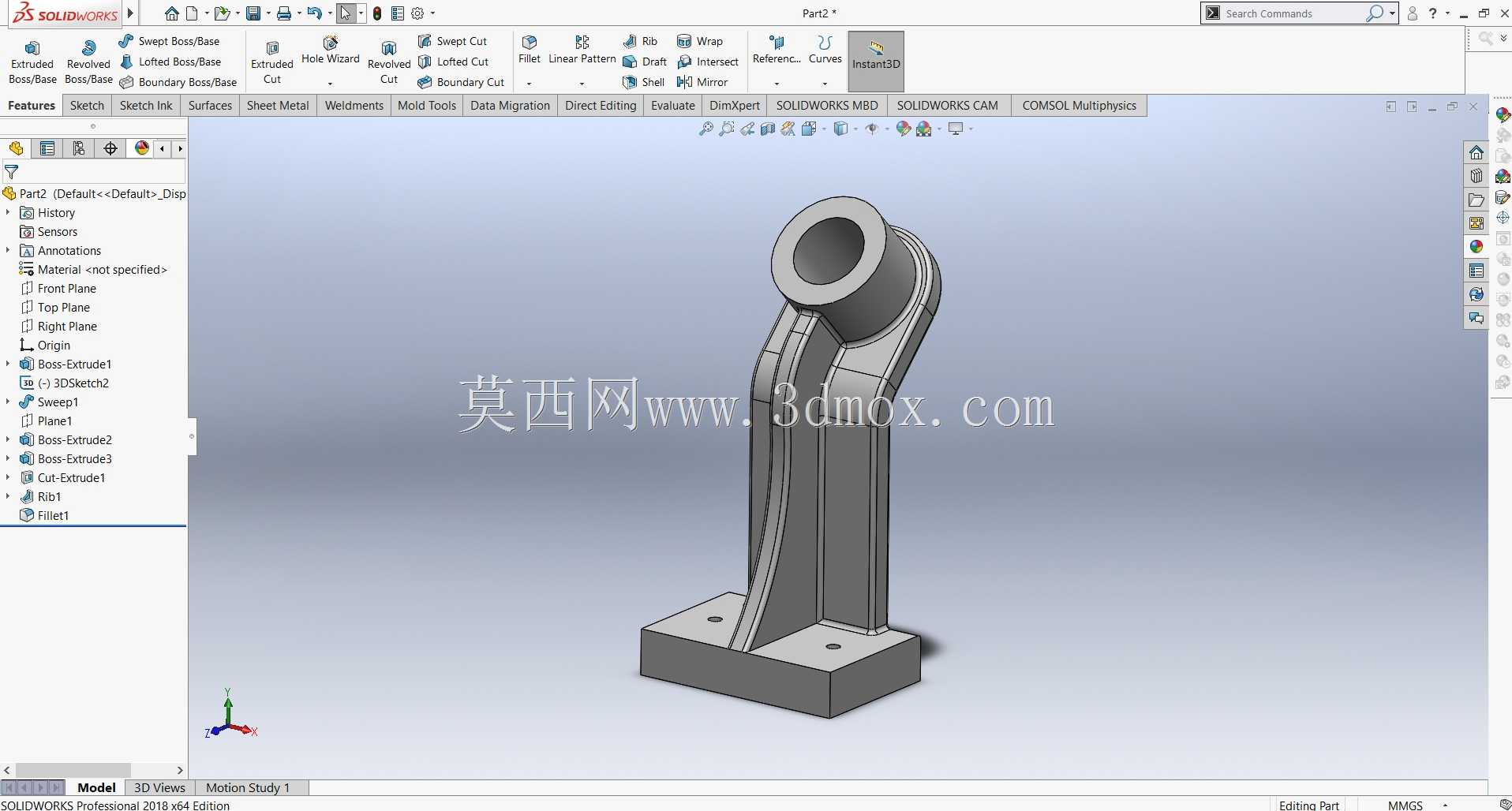

　　实际选型使用时，这类支座常成对布置在摆转机构的两侧，顶部同轴穿装一根铰接销轴，摇臂、摆杆或者翻转托板就可以绕销轴完成定角度摆动；如果用于通讯天线的架设支撑，顶部通孔可以穿装天线俯仰调节轴，弯臂的偏移结构可以让天线转动时避开底座上的馈线接口。建模过程中需要重点保证三处衔接部位的融合质量：底板上表面与弯臂底面的结合面要完全贴合无间隙，弯臂两侧曲面与圆筒外圆的相贯线要顺滑过渡，不能出现建模褶皱导致的应力集中，同时所有安装孔的同轴度、沉孔深度都要和工程图标注尺寸保持一致，才能直接对接后续的工程图出图、工艺排版与加工生产环节。
