带法兰连接90度弯管接头结构设计

　　这类带方形法兰的90度弯管接头，在工业流体输送系统、气动回路、液压管路以及部分通风排气场景中应用十分广泛，核心作用是实现管路的直角转向，同时通过法兰结构保证连接位置的密封可靠性与安装强度，避免管路转角位置出现应力集中导致的泄漏、断裂问题。从实际使用场景来看，这类弯管常出现在设备内部管路布局受空间限制的位置，比如液压站的阀组外接管路、空压机的排气端转向连接、水处理设备的管路转角、甚至部分小型工艺设备的物料输送管路转角，相比焊接式弯头，法兰连接的形式不需要现场做焊接作业，安装拆卸更便捷，后期维护更换密封件的操作门槛更低，也能减少焊接变形带来的管路对位偏差问题。

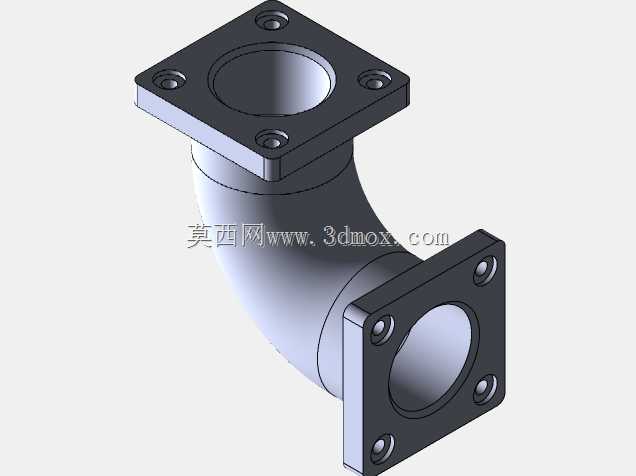

　　从结构设计逻辑来看，这个弯管采用等径通腔设计，两端的方形法兰结构完全一致，每个法兰上设置4个安装通孔，孔位沿法兰中心对称分布，安装时可以根据现场管路走向调整四个安装方位，适配不同的走线方向，不需要额外定制转角角度。弯管的弯曲段采用大曲率半径设计，相比直角弯折的结构，流体在转角位置的阻力损失更小，也能减少高速流体长期冲刷弯管内壁造成的局部磨损，延长接头的使用寿命；法兰与弯管本体的衔接位置做了圆弧过渡处理，避免直角衔接带来的应力集中，在承受管路内压或者外部安装载荷时，衔接位置不会出现应力突变导致的开裂问题。

　　从尺寸与安装边界来看，法兰的外轮廓尺寸为360mm×360mm，法兰上的安装孔中心距为260mm，单孔直径适配常用的螺栓规格，安装时只需要在对接法兰上匹配对应孔位，加装密封垫后穿入螺栓紧固即可完成连接；弯管的通腔直径为260mm，弯曲段的中心曲率半径为150mm，整体安装后两个法兰端面的垂直距离为360mm，水平方向的伸出长度同样为360mm，布局管路时可以提前预留对应安装空间，避免和周边设备、结构件产生干涉。法兰端面设计有密封槽结构，安装时可以嵌入对应规格的密封圈，在承压状态下能保证连接位置的密封性能，适配0-1.6MPa压力等级的流体输送场景。

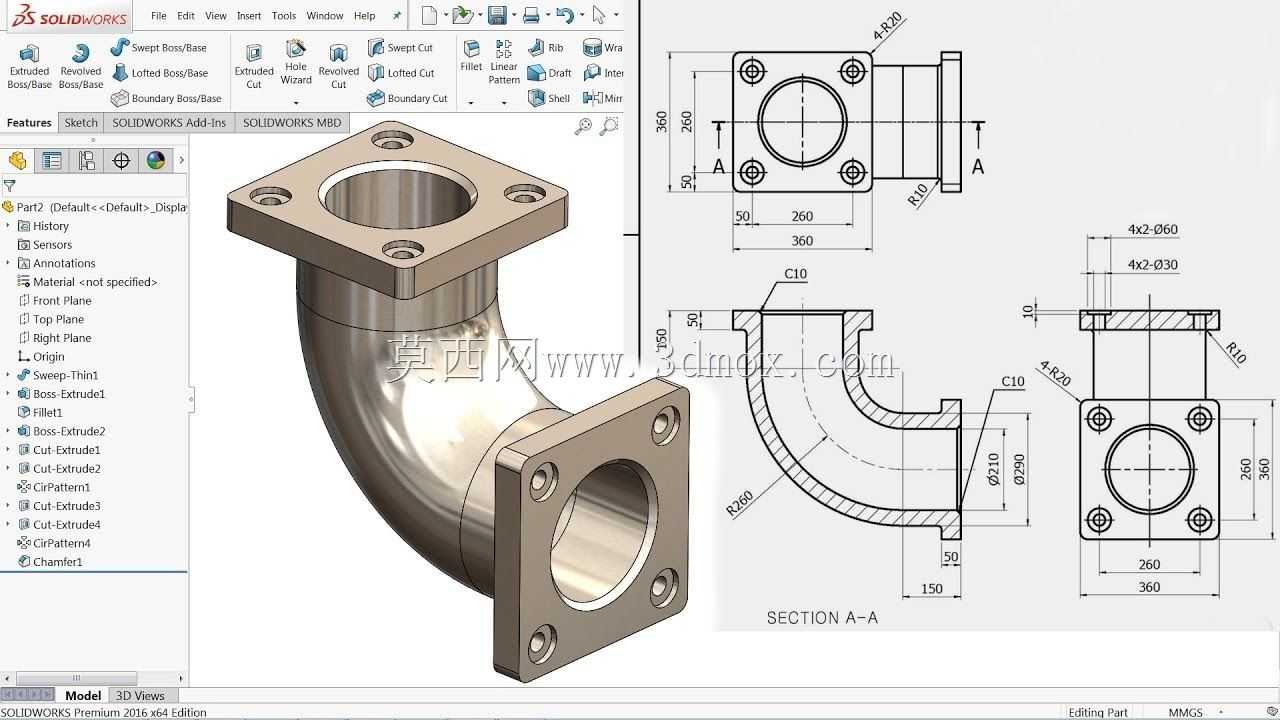

　　建模过程中采用扫掠特征完成主体结构的创建，先绘制弯管的中心路径，再绘制两端法兰的截面轮廓与管路的通腔、外壁截面，沿中心路径扫掠生成弯管本体，之后在两端法兰位置切除安装通孔、加工密封槽与倒角结构，所有转角位置都做了对应尺寸的圆角处理，比如法兰外边缘的C10倒角、弯管内壁的R130过渡圆角，既符合实际加工的工艺要求，也能避免尖锐边角在安装过程中划伤操作人员、损坏密封件。这类结构在设计时需要重点校核弯曲段的壁厚强度，根据管路的工作压力、输送介质的腐蚀特性调整壁厚参数，同时要保证两端法兰的端面平行度、安装孔的位置度公差，避免安装时出现螺栓无法穿入、密封面贴合不严导致的泄漏问题。在实际选型应用时，除了匹配通径尺寸与安装孔位，还要根据输送介质的特性选择对应的材质，比如普通水气管路可以选用铸铁或者普通碳钢材质，腐蚀介质场景可以选用不锈钢或者工程塑料材质，高压场景则需要适当增加管壁厚度与法兰厚度，提升整体结构的承压能力。
