公路自行车菱形管材焊接车架结构

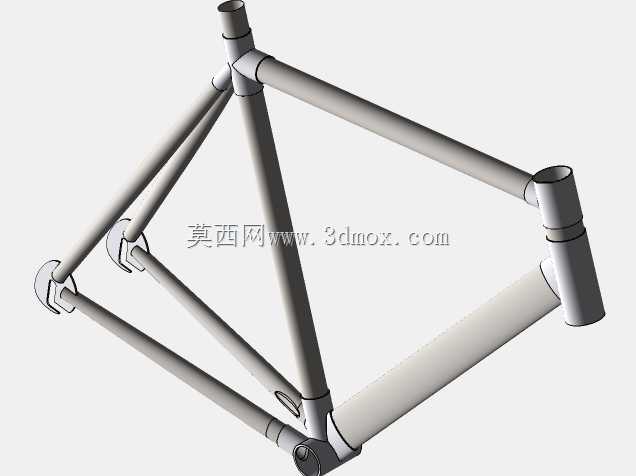

　　这套车架结构采用自行车经典菱形双三角布局，主体由多段不同管径的空心金属圆管拼接成型，管件衔接位置预留了对应前叉、座管、轮轴、传动曲柄的装配接口，整体围绕骑行承载、转向传力、路面冲击缓冲三大核心需求完成结构排布。日常城市通勤、郊野公路骑行、短途休闲代步场景中，车架是整台自行车的核心承载基体，骑行者的体重、踩踏输出的交变载荷、前轮经过颠簸路面传递的冲击，全部通过各段管件分散传导至整个三角结构，避免局部应力集中引发管件变形或焊缝开裂。

　　从受力逻辑来看，上管、下管、立管组成前部主三角，直接承接头管位置的转向载荷与五通位置的踩踏扭力，后上叉、后下叉与立管组成后部三角，负责固定后轮安装位，将后轮驱动的牵引力、制动时的反向冲击力传导至主承载结构。各段管件并非等径设计：头管位置采用加厚大管径套管，内部预留前叉舵管的穿装空间，上下两端预留碗组压装的同轴台阶，保证转向转动的同轴度；五通位置作为踩踏力的核心输入点，多根管件在此处交汇，建模时对管件相贯线做了完整的贴合处理，还原实际焊接时的管口裁切轮廓，管件衔接处保留焊接装配的搭接余量，没有出现管件悬空、曲面错位的问题。

　　座管位置的竖管顶端预留开口，座管可插入管内通过锁紧件固定，能够根据骑行者身高调整坐垫高度，适配不同腿长的使用需求；后叉末端的钩爪位置开设轮轴固定槽，后轮轴可嵌入槽内通过锁紧螺母固定，槽位的开口方向兼顾轮组拆装便利性与行驶中轮轴防脱的可靠性，同时预留了传动链条张紧的调整空间。头管的轴线保持预设后倾角度，这个角度直接决定骑行时的转向拖距，角度过小会导致转向过于灵敏高速行驶发飘，角度过大则会让转向沉重操控费力，结构建模时严格保留了这一倾角的几何关系，没有将管件强行做成正交垂直的简化形态。

　　安装边界层面，各管件的中心距、接口同轴度都遵循常规自行车的装配逻辑：前后轮轴的安装位间距匹配标准公路轮组的轴距范围，五通的宽度尺寸适配常规曲柄中轴的安装规格，后叉的开档宽度匹配后轮花鼓的安装尺寸，头管的内径与长度适配常规制式碗组与前叉舵管。建模过程中所有圆管都保留空心壁厚的实体特征，并非简单的曲面线条搭建，管件相交的位置完整还原了相贯裁切后的轮廓，后续可以直接基于这个模型导出工程图纸，用于管材裁切工装设计、焊接夹具定位、焊缝强度校核等工作。进行有限元受力分析时，可以直接在五通位置施加踩踏交变载荷，在座管顶端施加骑行者垂向载荷，在头管位置模拟前轮冲击载荷，快速校核各段管件的壁厚选型是否满足强度要求，也能针对性优化高应力区域的管件壁厚，在保证车架整体刚性的前提下控制整体重量，避免冗余材料带来的整车重量上升。这类车架结构的三维建模，核心难点不在于单个圆管的绘制，而在于精准还原各管件之间的空间角度、相贯衔接关系以及各个装配接口的位置尺寸，任何一个接口的位置偏差都会导致后续轮组、前叉、传动部件无法正常装配，这套结构完整保留了所有装配接口的几何特征，能够为自行车车架的定制改型、管材加工、焊接工装设计提供可靠的三维结构参考。
