方程式赛车简化结构造型设计

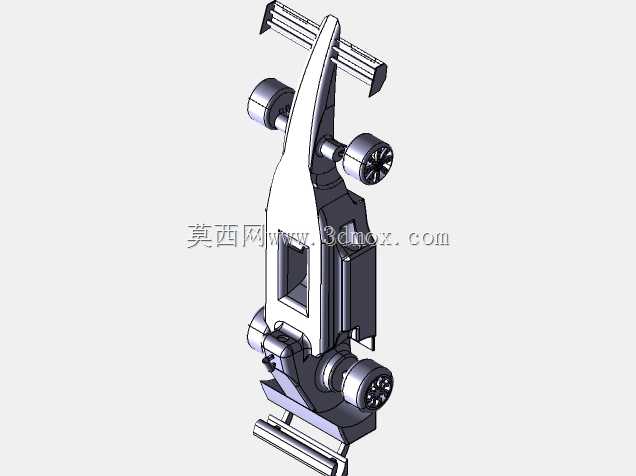

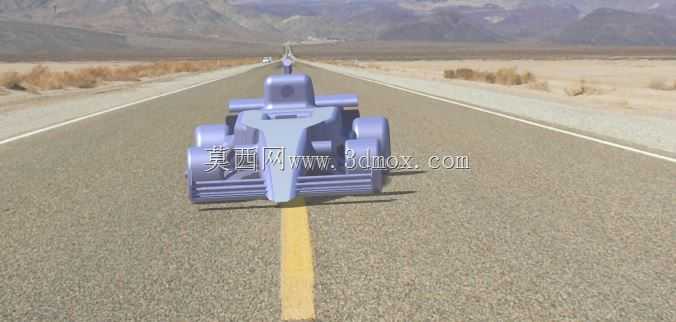

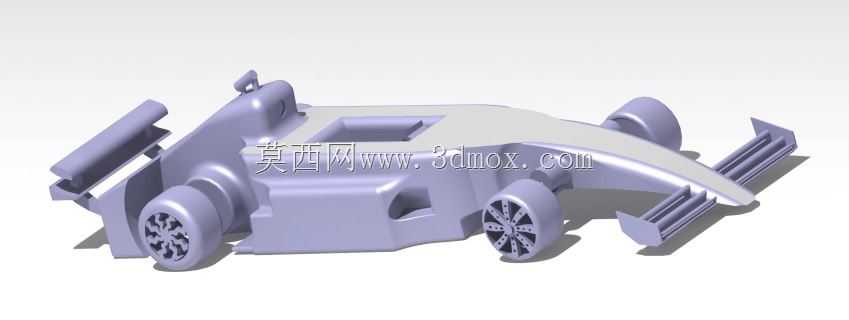

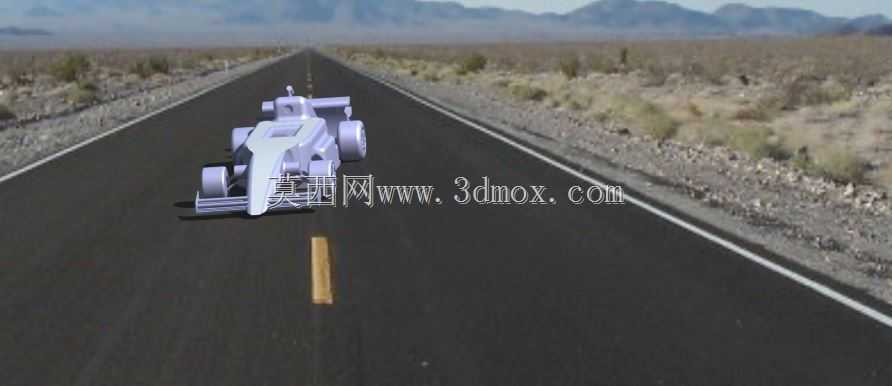

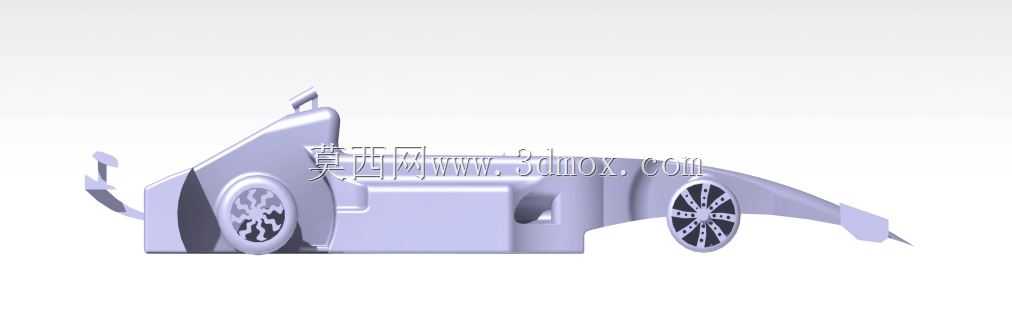

　　这套赛车结构造型以方程式赛车为原型，采用简化实体方式表达整车外形与主要部件关系，适合在概念布置、教学演示、结构讨论和外观方案评审中使用。模型没有把重点放在复杂曲面的极致光顺上，而是围绕赛车最核心的布局逻辑展开：低矮单体车身位于中部，前后轮分别布置在车身两侧，前端设置多层前翼，后部保留尾翼和扩散区域，驾驶舱位置以开口形式体现，整车姿态前低后高，能够直观反映方程式赛车对空气动力学、轮距、轴距和重心布置的基本要求。

　　从实际工程应用看，这类模型常用于赛车方案早期的空间校核。工程师可以先借助它确认车轮与车身之间的避让关系，检查转向时轮胎是否与前翼、侧箱或底板发生干涉；也可以把它作为总布置参考，在周边继续补充悬架摆臂、转向拉杆、制动盘、轮毂轴承、座椅、方向盘、散热器和动力系统等部件。虽然当前模型对内部机构进行了概括，但外轮廓已经给出了较明确的安装边界：前翼位于前轮前方并向两侧延伸，侧部区域可用于布置导流板和散热通道，后部结构需要兼顾尾翼支撑、驱动桥和尾部气流整理。

　　外形设计上，车头采用尖窄形式，有利于引导气流从前翼上方和下方分流；前翼由多段翼片和端板组成，端板能够抑制翼片端部气流横向溢出，提升前轴下压力的稳定性。车身中部保留了较宽的鼻锥和侧箱过渡面，顶部驾驶舱开口清晰，便于后续叠加头盔、座椅和安全约束系统。后轮前方的侧部区域可作为冷却气流入口的概念位置，实际设计时需要根据散热器厚度、风道截面积和排气路径重新细化。车尾上方设置水平翼面，下方保留气流出口空间，这种布置与方程式赛车通过尾翼提供后轴下压力、通过底板和扩散区加速底部气流的思路一致。

　　车轮部分采用带辐条造型的轮毂和宽厚轮胎组合，轮距相对车身较宽，能够体现高速转弯时对横向稳定性的要求。轮胎外廓、轮毂中心和车身底板之间的高度关系可作为悬架行程分析的起点。若进入详细设计，需要进一步明确轮胎静态半径、跳动行程、主销倾角、前束角、轮距变化和悬架硬点位置；当前模型更适合作为外观与布置参考，而不是直接用于强度计算或加工制造。

　　在建模思路上，整车以实体特征为主，部件之间层级清楚，车身、前翼、尾翼、车轮和附属气动件可以分别选取和编辑。对于结构设计人员来说，这种拆分方式有利于后续做方案迭代：例如调整前翼宽度时，可以同步检查其是否超出轮胎外侧边界；修改尾翼高度时，可以评估支撑结构与后车体的连接空间；改变侧箱轮廓时，也能更快判断散热器、电子设备和线束通道是否仍有足够余量。

　　安装边界方面，赛车底部应保持平整并与地面留出规则间隙，前翼最低点、底板边缘和尾部扩散区域都需要与赛道条件、悬架刚度和规则限制相协调。车轮不能仅作为装饰件处理，它决定了整车宽度、转向空间和气动套件的外伸范围。前翼端板、尾翼端板和车身侧面之间应保留连续的气流通道，避免在概念阶段出现明显封闭或相互碰撞的体积。若用于CFD前处理，可在该模型基础上补齐曲面缝隙、删除无关小特征，并根据分析目标保留翼片、底板、轮胎和 wake 区域的关键几何。

　　总体来看，该模型把方程式赛车的典型视觉特征和工程布局浓缩在一个完整装配中，既能够作为赛车外观设计的讨论载体，也能为底盘布置、气动附件位置确认、教学演示和后续详细建模提供清晰参考。
