小型固定翼无人机机翼曲面结构设计

　　机翼是固定翼飞行器中直接决定升力特性、巡航效率与结构承载能力的核心部件，本模型围绕小型低速无人机或航模验证机的使用需求展开，重点表达机翼外翼段的气动曲面、内部支撑以及与机身对接区域的几何关系。从工程使用场景看，这类机翼结构常见于电动固定翼无人机、教学验证机、小型测绘机和气动试验平台。飞行器在平飞阶段依靠机翼上下表面压差产生升力，在爬升、转弯和下滑过程中，机翼还要承受气动弯矩、剪力以及局部扭转载荷，因此外形不能只追求视觉流畅，必须同时兼顾翼型精度、蒙皮刚度和装配可行性。

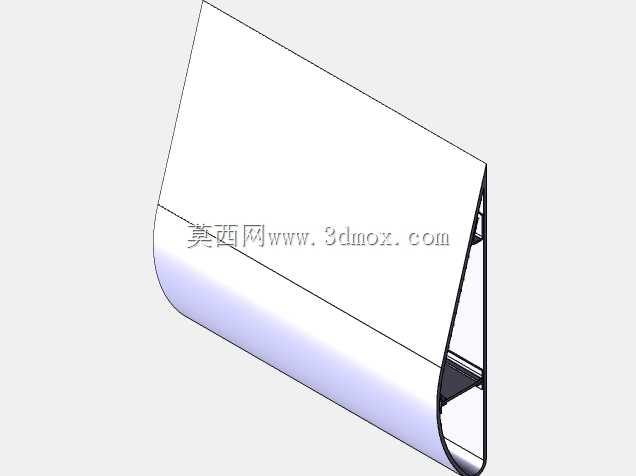

　　模型的外形采用连续光滑的上凸翼面与相对平缓的下翼面组合，前缘保持圆润过渡，后缘逐渐收薄，符合低速翼型减小气流分离、维持层流附着的基本思路。机翼并非简单等截面拉伸，而是沿展向呈现一定的扭转和厚度变化：靠近根部的区域弦长较大、结构高度更充足，便于布置翼梁、肋板和连接接头；向翼尖延伸时，厚度和弦长逐步收窄，能够降低诱导阻力并减轻外侧结构重量。这种展向分布与实际飞行器的载荷分布相匹配，因为机翼根部承受的弯矩最大，需要更强的承力空间，而翼尖载荷相对较小，可以做得更轻薄。

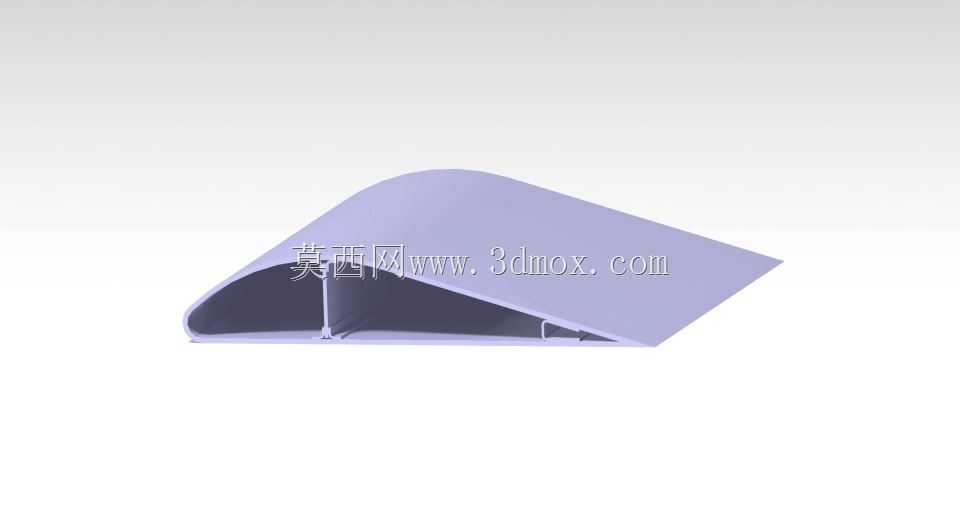

　　内部结构可以看到沿翼弦方向布置的支撑构件，其作用类似于真实机翼中的翼肋或加强隔板。翼肋负责维持翼型轮廓，把蒙皮承受的局部气动压力传递给主梁或腹板，同时限制薄壁蒙皮在负压状态下的凹陷和屈曲。模型中支撑件与上下蒙皮之间形成明确连接边界，便于在详细设计阶段进一步布置胶接面、螺接孔或复合材料铺层。对于小型无人机而言，若采用泡沫芯加复合材料蒙皮，内部支撑可作为定位骨架；若采用3D打印或塑料注塑工艺，则这些筋位能够显著提高薄壁翼面的抗弯刚度，避免飞行中出现明显颤振。

　　安装边界主要集中在机翼根部与机身的衔接区域。根部端面需要保持足够的平面度和定位精度，以便与机身侧部的翼台、碳管主梁或快拆机构对接。实际设计时，应明确机翼弦向定位线、翼梁高度、安装角以及左右机翼的对称度。安装角过小会影响低速起飞升力，过大则可能增加巡航阻力并导致整机配平困难。机翼根部还需预留电气线路通道，例如航灯、舵机或襟副翼控制线的走线空间；若采用可拆卸机翼，还要考虑连接销、锁紧螺母或快拆卡扣的操作空间，不能让内部肋板与紧固件发生干涉。

　　从气动设计角度看，机翼前缘半径、最大厚度位置和后缘收薄比例都会影响低速飞行稳定性。较圆润的前缘能够适应较大迎角范围，延缓失速；较薄的后缘有利于气流平顺汇合，减小压差阻力。模型中翼面整体曲率连续，没有明显折角，适合在三维软件中进行曲面质量检查、流体域抽取和网格划分。结构设计人员可在此基础上增加主梁、副翼舵面、襟翼槽、减重孔和蒙皮加厚区，也可根据起飞重量调整翼展、弦长和翼肋间距。

　　在制造层面，该类机翼可对应多种工艺路线。小批量验证机常采用热切割泡沫芯材配合玻璃钢或碳纤维蒙皮，模具表面需要依据翼型曲线加工；若采用打印件，则应关注薄壁蒙皮的打印方向、支撑去除和后缘强度；若面向批量生产，可将蒙皮、翼肋和梁槽拆分为可装配零件，并在根部设计金属或工程塑料接头。无论采用哪种工艺，模型所表达的光滑气动面、内部支撑位置和根部安装区域，都是后续结构细化、重量估算、气动仿真与整机装配的重要基础。
