直列四缸发动机曲柄连杆总成结构

项目分类:发动机 发布时间:2022-06-09 ID:651402
  • 直列四缸发动机曲柄连杆总成结构
  • 直列四缸发动机曲柄连杆总成结构
  • 直列四缸发动机曲柄连杆总成结构
  • 直列四缸发动机曲柄连杆总成结构
  • 直列四缸发动机曲柄连杆总成结构
  • 直列四缸发动机曲柄连杆总成结构
  • 直列四缸发动机曲柄连杆总成结构
  • 直列四缸发动机曲柄连杆总成结构
  • 直列四缸发动机曲柄连杆总成结构
  • 直列四缸发动机曲柄连杆总成结构

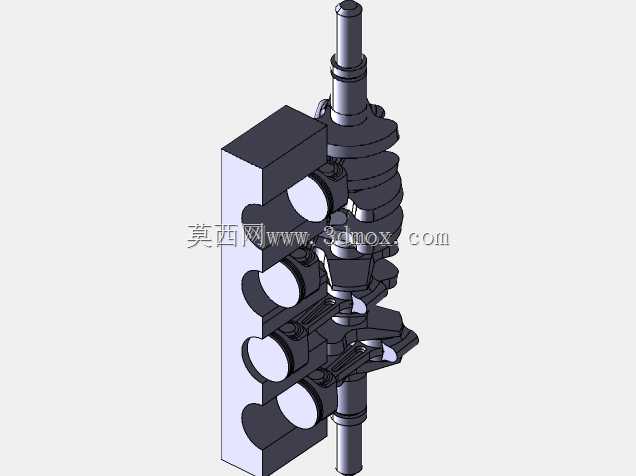

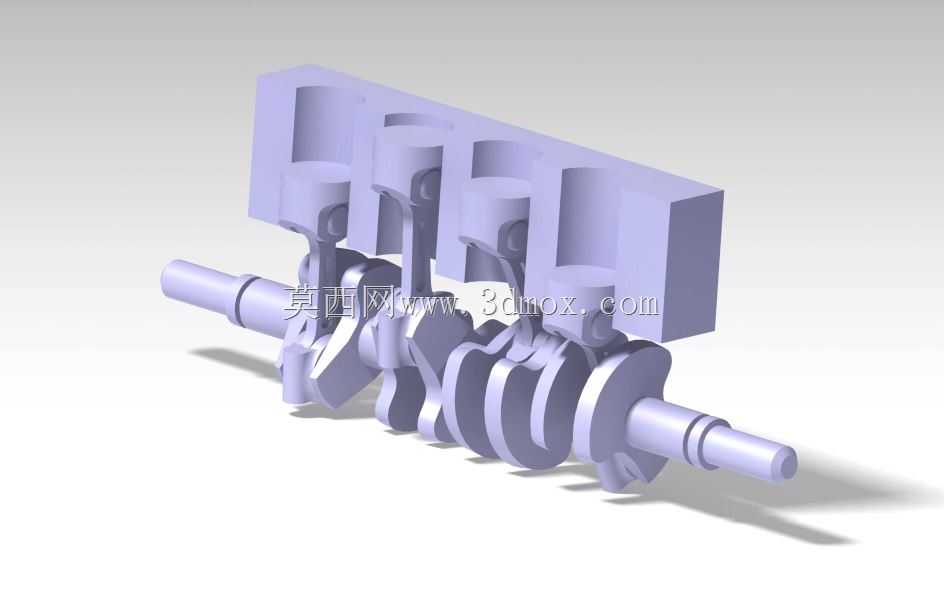

  这套直列四缸动力核心的三维结构,把内燃机里最关键的运动转换链路完整摊开在装配空间里,气缸体沿轴向一字排开,四个活塞分别落在对应缸筒内,下方曲轴通过连杆与活塞销相连,整套机构承担着把燃气燃烧产生的往复直线推力转化为旋转扭矩输出的核心任务。从整机布置边界来看,曲轴两端的轴颈沿缸体长度方向向外伸出,前端预留皮带轮、正时驱动件的安装位,后端则对接飞轮与传动系统接口;缸体顶部的凸轮轴安装腔与各缸气道位置对齐,侧向留出进排气管、机油管路与冷却水道的接驳空间,所有运动件在缸体内部的行程包络都经过避让校核,活塞运行到上止点时不会与气门机构发生干涉,下行至下止点时连杆大头也不会碰撞曲轴箱内壁。

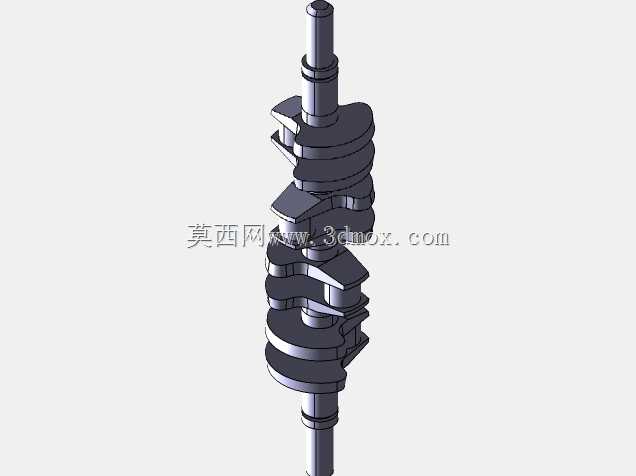

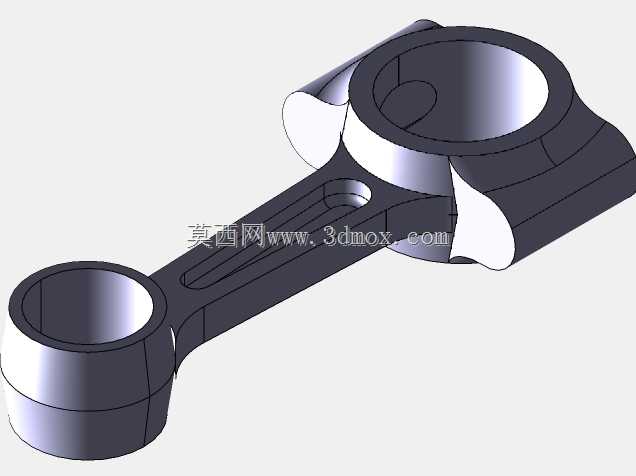

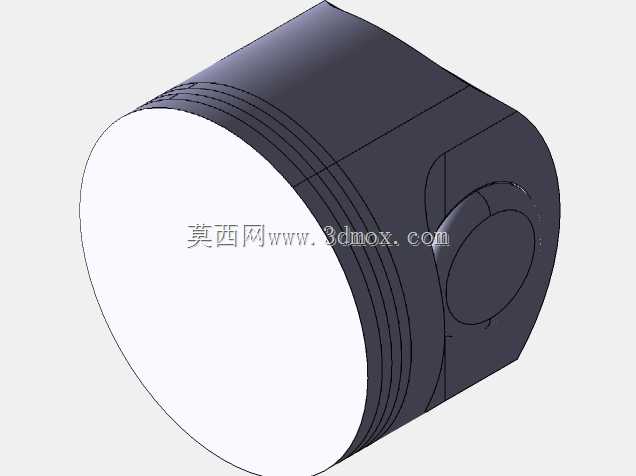

  做结构拆解时最先要理清的是各部件的配合关系:活塞外圆的环槽用于安装气环与油环,工作中在缸筒内做高速往复运动,既要密封燃烧室高压气体,又要把热量传递给缸壁;连杆小头通过活塞销与活塞铰接,大头则抱合在曲轴的连杆轴颈上,轴瓦间隙需要保证润滑油膜形成,在冲击载荷下仍能可靠运转。曲轴本身采用整体锻造式的曲拐布置,四个连杆轴颈按照点火顺序错开相位,相邻曲拐之间的平衡重用来抵消活塞连杆组往复运动产生的惯性力,降低整机振动。凸轮轴沿缸体上部布置,型线轮廓决定气门开启与关闭的时刻,配合正时传动与曲轴保持严格相位同步。

  这类结构常见于乘用车、轻型商用车以及小型工程机械的动力单元,也会作为教学演示与原理验证的载体,用于拆解曲柄连杆机构、配气机构的运动逻辑。在三维建模过程中,需要优先锁定曲轴主轴颈的同轴基准,再以此为参照排布各缸中心距,保证缸间距、曲拐半径与连杆长度满足行程约束;活塞销孔、连杆大小头孔、曲轴轴颈的同轴度与平行度都要在装配约束中体现,避免运动仿真出现卡滞。外形尺寸上,整机长度由四缸缸距加上两端伸出轴段决定,宽度方向要预留连杆摆动的最大侧向空间,高度方向则覆盖活塞上止点到曲轴箱底部的完整行程范围,安装法兰与悬置支点的位置都贴合常规动力舱的布置习惯。

  从工程实用角度看,这套数模能够直接用于运动干涉检查、惯性力平衡分析以及零部件受力校核,也能帮助设计人员判断润滑、冷却通路的走向是否合理。缸体作为承载基体,需要同时承受燃气爆发压力与曲轴旋转的交变载荷,壁厚与加强筋的布置都围绕刚度与轻量化平衡;曲轴的圆角过渡、油孔位置则直接影响疲劳寿命,建模时保留这些细节才能为后续工艺分析提供准确依据。整套结构没有多余装饰,所有几何特征都服务于动力转换与装配运转,清晰呈现了往复式内燃机核心运动组件的布局逻辑。
