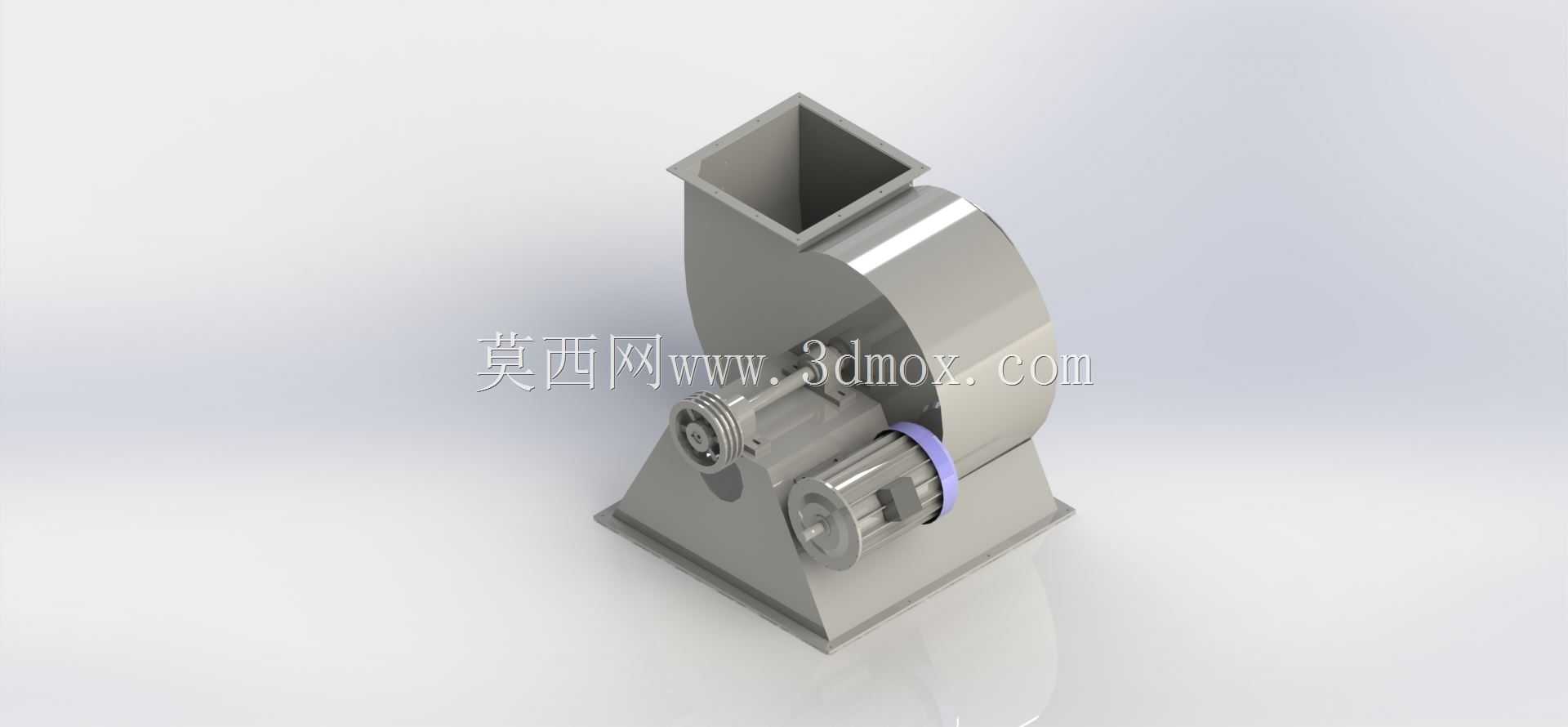

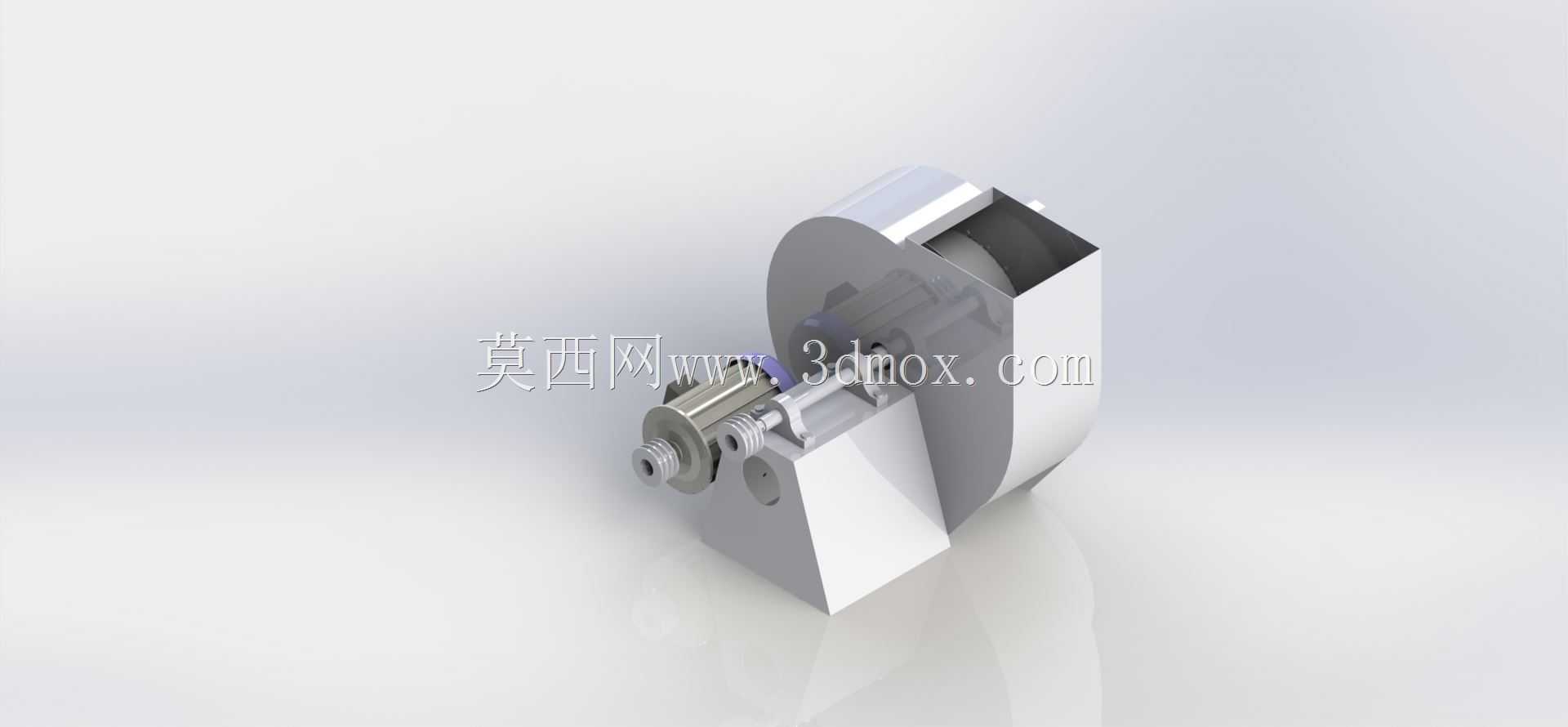

单吸径向式烟囱抽风机结构设计

　　在工业生产与民用配套的通风排烟场景里，这类单吸径向结构的抽风机，是小空间点位排烟、局部换气的核心执行部件，和常见的大型离心引风机不同，它的结构更紧凑，适配的安装场景更偏向点位式的局部排风需求，不需要搭建大跨度的通风管路，就能实现定点的烟气抽排。从实际应用场景来看，这类风机首先覆盖的是小型机械加工车间的工位排烟，比如焊接工位的焊烟抽排、精密零件打磨工位的粉尘收集，因为单吸径向的结构特性，进风方向正对叶轮轴向进风端，出风方向沿蜗壳切线方向导出，能在小功率输入下实现较高的风压，刚好匹配短距离、小截面管路的排风阻力需求，不会像轴流风机那样在管路阻力稍大时风量骤降。除此之外，小型加热锅炉的尾部排烟、温室大棚的局部换气、蘑菇种植房的湿热空气导出、坚果烘干线的循环风导流、家用或小型商用的焊接排烟机配套，都是这类风机的典型应用场景，甚至部分小型气球充气配套的空气导流工位，也会选用同结构的风机做气源导流。从功能特性上拆解，这款风机采用单吸式叶轮结构，叶轮为前向弯曲叶片设计，和后向叶片相比，相同叶轮直径下能获得更高的出口风压，更适合需要克服管路阻力、将烟气直接抽排到室外或者过滤装置的场景；蜗壳采用渐开线式流道设计，流道表面光滑过渡，能减少气流在蜗壳内部的涡流损失，降低运行时的气动噪音，同时提升气流导出的效率。进风端设计了集流器结构，集流器采用圆弧过渡的入口形式，能让气流更平顺地进入叶轮区域，减少入口处的气流扰动，

　　避免叶轮入口处出现气流分离导致的效率下降和异常振动。驱动部分采用直联式结构，电机输出轴直接和叶轮轮毂连接，省去了皮带传动或者联轴器传动的中间环节，一方面减少了传动环节的功率损耗，另一方面也缩小了整机的轴向安装尺寸，让整体结构更紧凑，适合安装在空间局促的设备内部或者墙面支架上。从设计思路的角度来看，这款风机在建模阶段就优先考虑了安装适配性，首先是安装底座的设计，底座采用平板式带安装孔的结构，安装孔的孔距按照通用小型风机的安装规范预留，能直接适配市面上多数常规的风机安装支架、设备预留安装位，不需要额外做转接板设计；叶轮和电机轴的连接采用键连接加锁紧螺钉的固定方式，既保证了传动时的扭矩传递可靠性，又方便后期维护时的叶轮拆卸清理，毕竟抽排含尘、含油烟气时，叶轮叶片上容易积垢，定期拆卸清理能避免积垢导致的叶轮动平衡失效。在外形尺寸与安装边界上，这款风机的整体轮廓控制在小型设备适配的区间内，蜗壳的最大径向尺寸不会超出同功率常规离心风机的安装边界，轴向尺寸因为采用直联结构，比皮带传动的同参数风机缩短近三分之一，安装时需要预留的检修空间主要集中在进风端和电机尾部，进风端需要预留至少一倍进风口直径的空间，避免进风气流受阻影响风量，电机尾部需要预留接线和散热的空间，保证电机运行时的散热空气流通，不会因为空间密闭导致电机过热。另外在结构细节上，蜗壳的拼接处采用折边咬合加密封胶的密封设计，减少蜗壳内部的漏风损失，避免因为漏风导致的抽排效率下降；

　　进风口和外接管路的连接端设计了外翻边结构，方便对接柔性通风管或者硬质风管，安装时用卡箍就能实现可靠固定，不需要额外焊接法兰。在实际选型适配时，这类单吸径向风机的风压特性曲线比较陡，当管路阻力在一定范围内波动时，风量的变化幅度相对平缓，很适合那些管路阻力会随过滤装置积尘、烟气温度变化而波动的场景，比如焊烟净化器配套的抽风单元，随着滤筒上积尘增多，管路阻力上升，这款风机依然能维持足够的抽排风量，保证焊烟不会从工位逸散。和普通的轴流排气扇相比，它的抽吸力更强，能将距离稍远的烟气抽吸过来，不会出现烟气在风口前弥散的情况；和大型工业离心风机相比，它的体积小、重量轻，安装不需要做重型承重支架，墙面或者设备侧壁用膨胀螺栓或者普通螺栓就能固定，

　　后期移位也非常方便。建模过程中，叶轮的叶片型线是核心设计点，每一片叶片的安装角度都经过流道匹配，保证气流从叶轮入口到出口的流动过程中，速度变化均匀，不会出现局部的气流加速或者滞止区域，减少气动噪音的产生；蜗壳的型线按照对数螺旋线设计，从叶轮出口处开始，流道截面逐渐扩大，让气流从叶轮流出后，在蜗壳内逐步减速，将动压转化为静压，提升风机的静压效率，降低出口处的动压损失。另外，电机的安装座和蜗壳采用一体化的连接支架，支架的刚度经过校核，能避免电机运行时的振动传递到蜗壳和安装底座，减少整机运行时的振动噪音，支架上还预留了电机接线盒的安装位置，让接线走线更规整，不会出现线缆干涉叶轮或者被高温烟气烤坏的情况。在安装边界的细节上，整机的重心落在安装底座的中心区域，安装后不会出现偏载的情况，固定螺栓只需要按照常规的风机安装要求选用对应规格，就能保证长期运行的稳定性，不需要额外做配重处理。出风端的方向可以根据安装需求调整蜗壳的固定角度，在建模时就预留了不同角度的蜗壳安装定位孔，方便用户根据现场管路走向调整出风口方向，不需要重新加工安装孔位，提升了现场安装的适配性。
