重载双轮轴承行走轮组结构设计

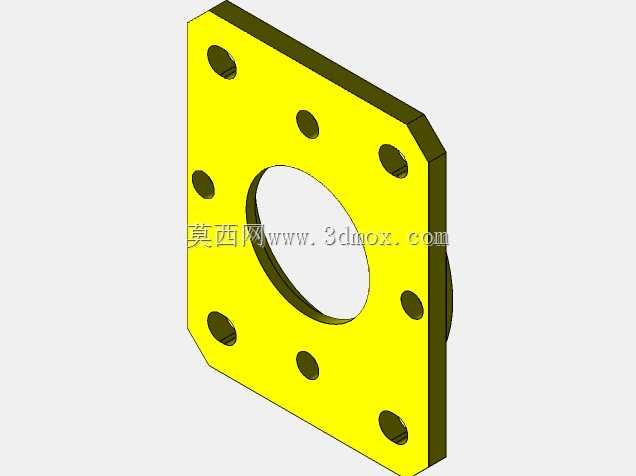

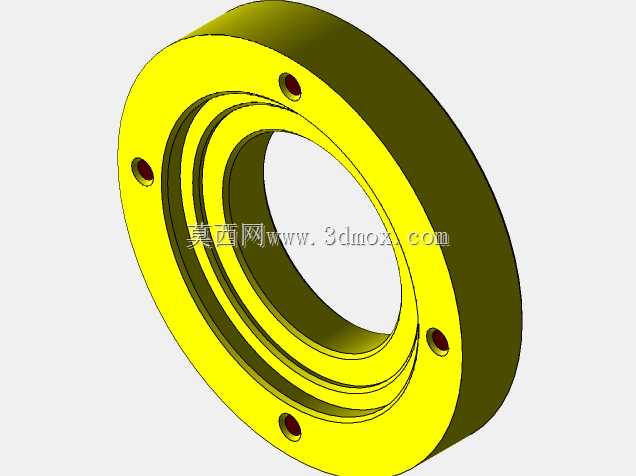

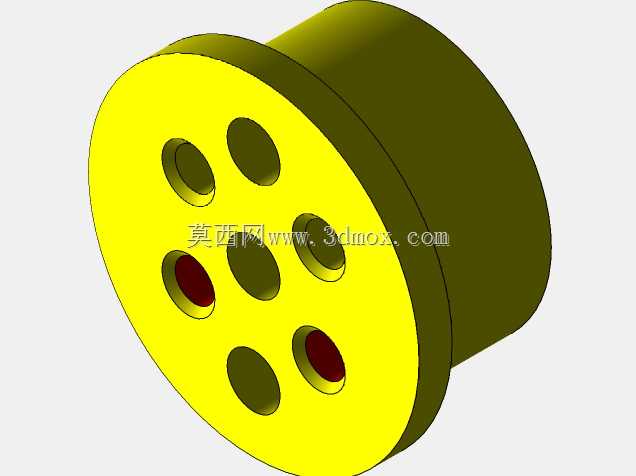

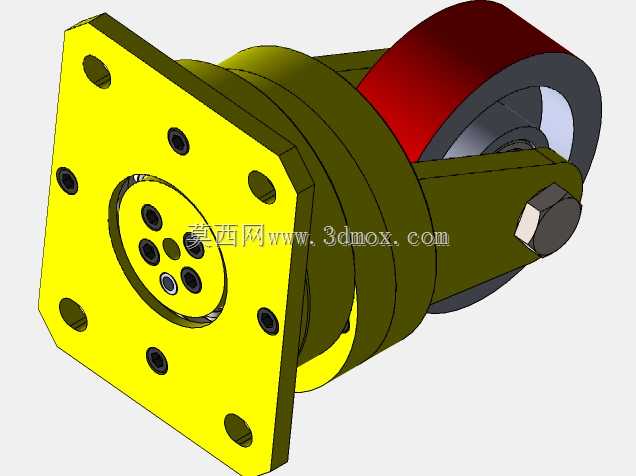

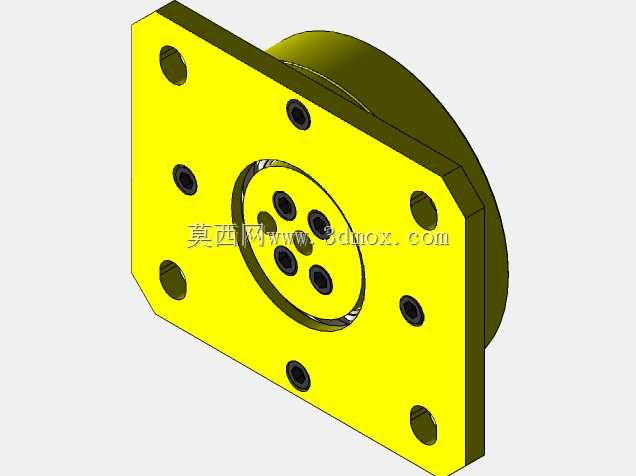

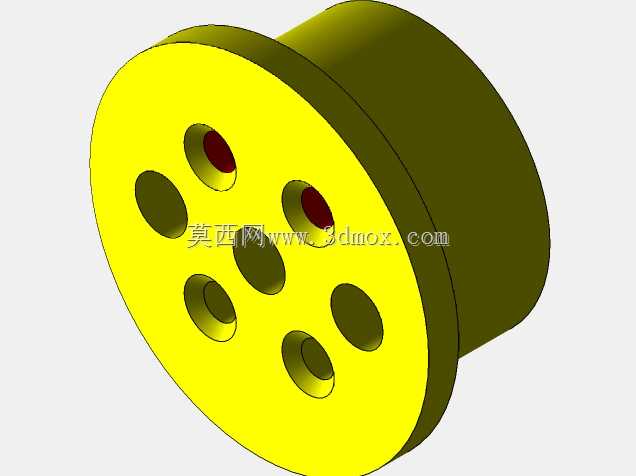

　　这套双轮轴承行走轮组主要面向重载移动装备、工装台车、输送线换向段以及小型压实类设备的行走支撑需求。结构上采用方形法兰安装面作为整机连接基准，法兰面周向均布多组沉孔与通孔，既可以通过螺栓从外侧压紧固定，也能够反向穿装锁紧，适配不同机架板厚与装配空间。法兰中心区域设置同轴定位止口与多颗小规格紧固孔，用于约束内部回转支承的轴向与径向位置，避免轮体在受侧向冲击时出现偏心窜动。

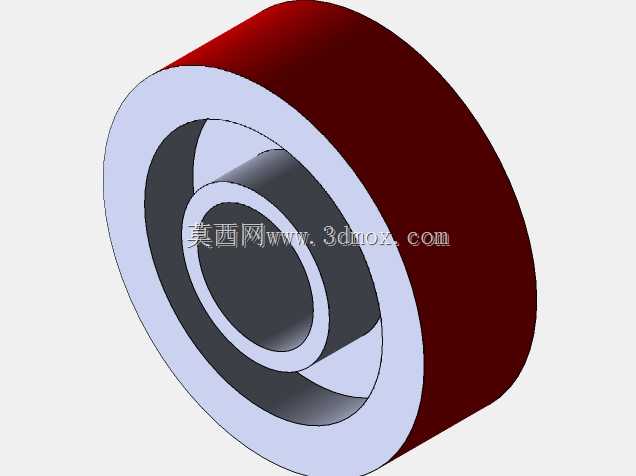

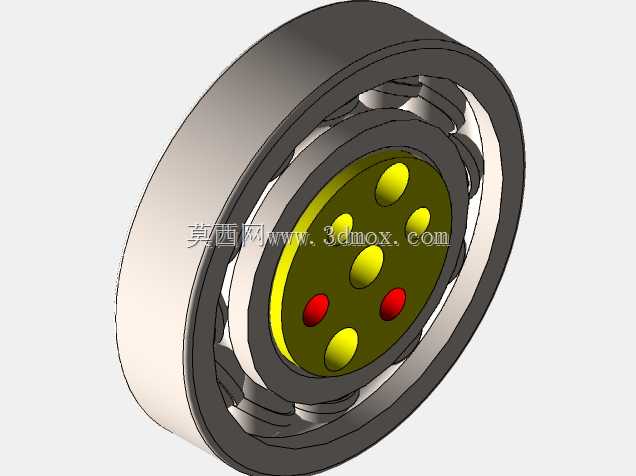

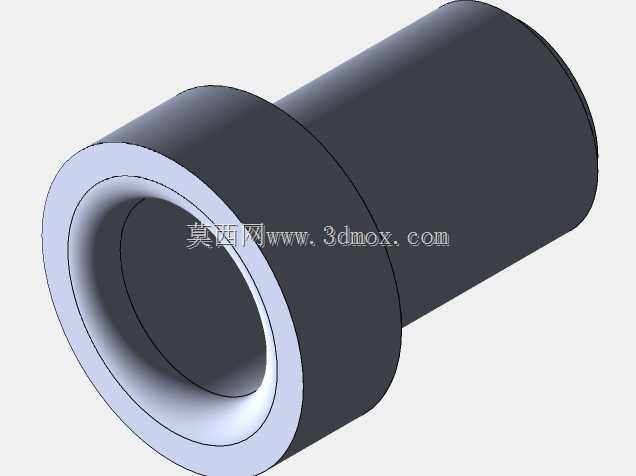

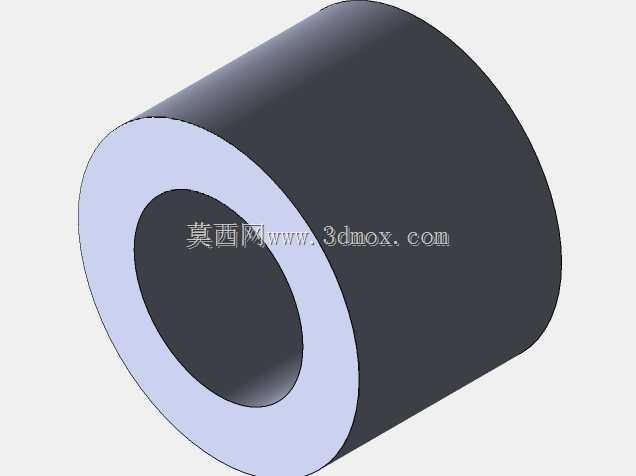

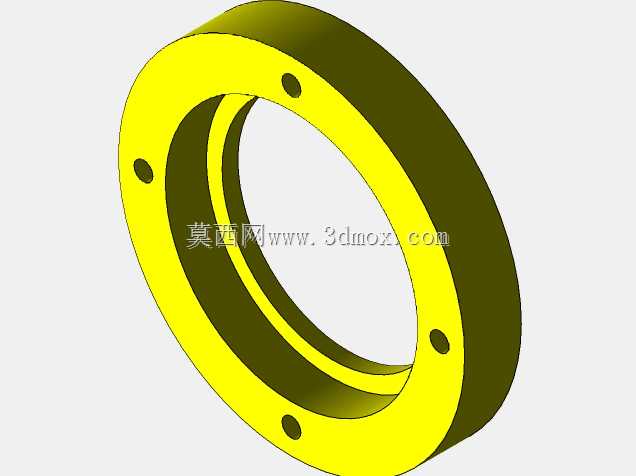

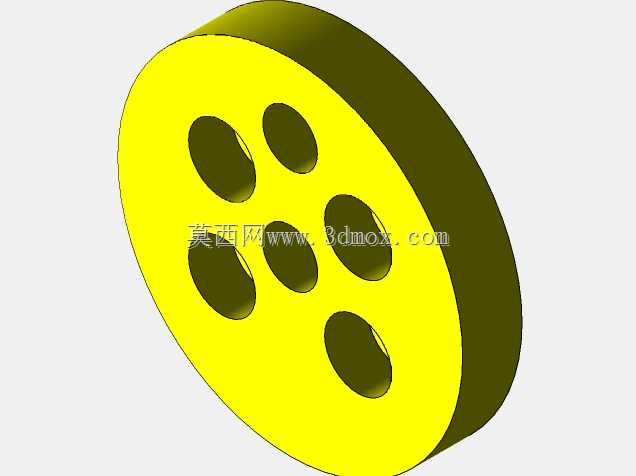

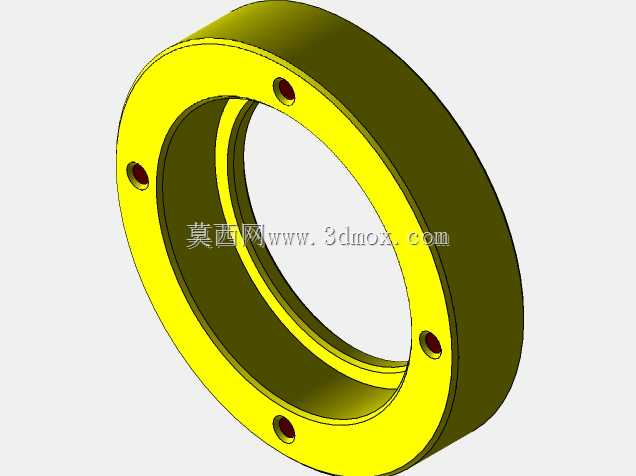

　　轮组承载部分由两支平行布置的滚轮构成，滚轮外圈采用大直径圆弧接触轮廓，接触区域经过加宽处理，能够在钢制轨道、混凝土地面或硬质铺装面上稳定滚动。双轮并列布局的核心作用在于分摊垂向载荷：单轮接触应力下降后，轮面压痕与轨道局部磨损明显减轻，同时两轮形成的支撑宽度可以抵抗转向时产生的倾覆力矩。滚轮内部集成轴承支承，轴承内圈通过轴套与轮架铰接，外侧由端盖和锁紧件完成轴向限位，保证转动间隙可控。

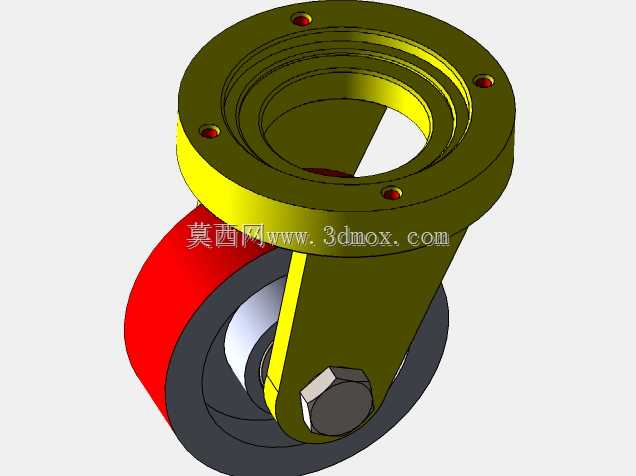

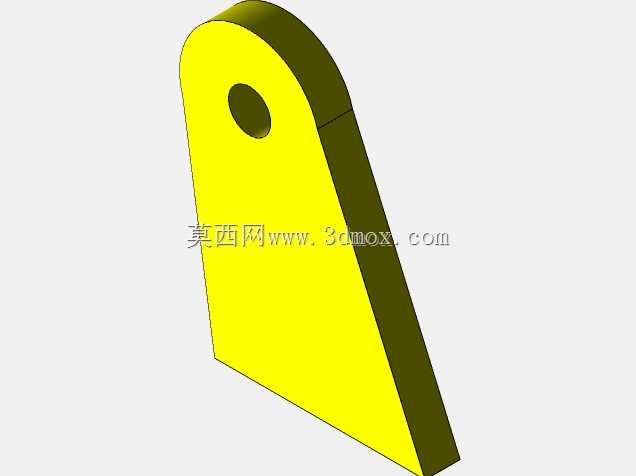

　　轮架采用叉形夹持结构，两侧支撑板对称包住滚轮组件，板件之间通过中部筒体和加强筋连成整体。叉架与法兰座之间并非简单刚性焊接，而是通过回转连接形成相对转动关系，使轮组在设备推行过程中具备随动转向能力。转向轴线尽量靠近轮组载荷中心，可减小转向阻力矩，避免单侧轮缘刮擦轨道。红色轮罩位于滚轮上方，用于遮挡飞溅物、粉尘和泥水，同时在紧凑空间内限制杂物卷入轮轴间隙。

　　从安装边界看，方形法兰构成最大上部轮廓，设计机架时需要在法兰四周预留扳手操作空间；下方叉架向下延伸并容纳滚轮，整机高度方向要同时计入法兰厚度、回转支承高度、轮半径及轮罩尺寸。侧向轮廓则由双轮外缘宽度决定，靠近设备侧板处应保留轮缘摆动和转向转角所需间隙，不能按静止状态零间隙布置。滚轮直径的选取兼顾越障能力与启动阻力：较大直径在跨越接缝、轨道接头和地面小凸起时更平稳，但会抬升整机重心；因此在低矮台车场景中，需要平衡通过性与稳定性。

　　受力路径方面，地面反力先经滚轮接触区传入轮体，再由轴承传递到轮轴和叉形支架，最后通过回转支承集中到方形法兰并上传至主机架。针对这一路径，法兰根部、叉架侧板开孔周边以及轮轴配合段属于重点校核区域。建模时应保证安装孔位、止口同轴度、轮轴孔平行度和滚轮外圆跳动之间的关联关系，避免装配后出现两轮着地不均。轴承配合段建议区分旋转圈与固定圈的公差策略，外圈随滚轮转动时采用适宜的过渡配合，内圈与固定轴配合则控制微间隙或轻预紧，以兼顾转动灵活度与承载刚性。

　　在实际使用中，这类轮组既可以作为重型工具车、焊接变位工装、可移动机架的脚轮部件，也可用于模拟压实装置、轨道导向小车和窄通道转运设备。若设备需要沿固定轨道行驶，可将滚轮轮廓调整为与轨头匹配的槽形或锥面；若主要在平面地面运行，则保持宽面圆弧轮缘，以降低对铺设精度的敏感程度。维护层面，轮轴端盖处应保留润滑或检查空间，轴承区域在多尘工况下可增加密封结构，轮罩与滚轮之间也要留出排杂间隙，防止泥沙积压后抱死。整体结构强调承载、转向、密封和安装互换性的平衡，适合在通用机械行走部件设计中作为模块化轮组参考。
