薄型壁挂式工业显示面板结构

　　该结构面向车间设备控制柜、产线工位看板、检测台人机界面以及小型自动化设备操作端使用，整体采用薄型矩形面板形式，正面以大面积显示区域为主，背部与四周边框形成封闭承载壳体。实际布置时，面板可嵌入控制柜门板，也可通过背部支架固定在墙面、立柱或设备悬臂上；正面区域预留充足，便于后续叠加玻璃、触摸膜、液晶屏、密封压条和铭牌标识。

　　从使用场景看，这类显示面板并不单独承担复杂机械动作，而是作为设备状态、参数设定、报警信息和生产数据的可视化载体。在机床旁，它可显示轴坐标、转速、进给和故障代码；在装配工位，它可承载作业指导、节拍提示和扫码结果；在试验台架上，它又可配合压力、流量、温度等信号完成数据读取。因此结构设计重点不在运动机构，而在安装边界、防护、维护开口、显示可视范围以及周边连接件的协调。

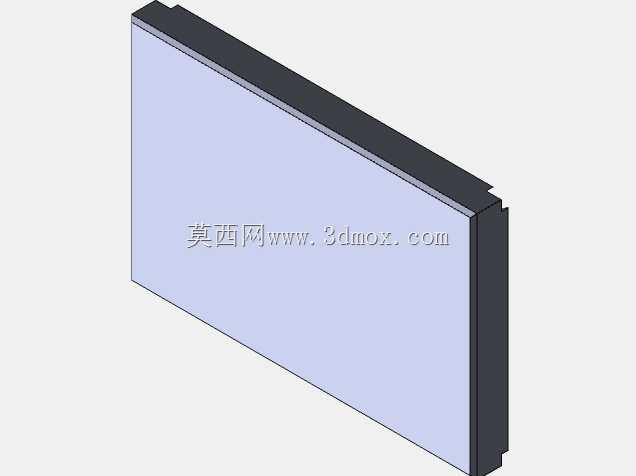

　　外形上，模型呈现明显的大宽高比薄板特征，正面可视面平整连续，四周边框窄而直，侧边厚度相对屏幕尺寸较小。这样的比例有利于在有限柜面空间内获得更大显示面积，同时减少突出柜体的厚度。前框边缘采用规则折边思路，能够为面板提供抗弯刚度；背部区域可根据电气元件布置划分液晶屏安装区、驱动板固定区、走线槽和接线避让区。若用于嵌入式安装，前框外侧需要考虑压紧边与柜门开孔之间的重叠量；若用于壁挂安装，则背部应预留螺柱、挂孔或支架连接面。

　　建模时需要重点控制几个工程边界。首先是正面显示区与外框之间的距离，过窄会削弱密封和螺钉布置空间，过宽则压缩有效可视面积；其次是侧边厚度，内部不仅要容纳屏幕本体，还要考虑背光驱动、排线弯曲半径、接线端子和维护手指空间；再次是背部开口，若采用后维护方式，开口边缘应保留足够法兰宽度，便于盖板螺钉均布和密封条连续压缩。

　　面板的承载逻辑以薄板刚度为核心。大面积平面如果仅依赖单层薄钣，容易在搬运、压紧或长期受热后出现翘曲，因此边框折边、背部加强筋、局部凸包和螺钉柱需要协同布置。前框可通过四周折弯形成盒状截面，背部盖板则与边框通过螺钉连接，形成近似封闭的薄壁箱体。对于尺寸较大的版本，还可在屏幕后方增加横向或竖向加强梁，避免按压前框时引起液晶屏形变。

　　安装方式会直接影响结构细节。嵌入柜内时，门板开孔尺寸应小于前框外轮廓，面板从前方装入后，通过背部压片或卡扣拉紧，前框与门板之间放置发泡密封条；壁挂使用时，背部挂装面需要保持共面，挂孔位置不能与驱动板、连接器重叠；悬臂安装时，则应在连接区域增加局部加厚板或转接法兰，避免整个面板重量集中在少数螺钉上。

　　散热与维护也不能忽略。显示面板长时间点亮后，背光和驱动板会产生热量，薄型壳体内部空间有限，背部盖板可开设百叶孔或预留风扇位，但开孔位置应避开直接喷淋方向。线缆宜从底部或背部下方进入，减少灰尘沿线缆落入屏内。维护时，若屏幕前方需要保护玻璃，应在玻璃与显示面之间保留均匀间隙，防止振动造成磨痕；若采用触摸方案，则前框内侧需预留触摸控制板安装位和排线走线通道。

　　从三维结构表达来看，该模型适合用于确认面板外轮廓、边框厚度、显示区比例、安装方向和柜体开孔关系。设计人员可在此基础上继续补充螺钉孔、密封圈槽、背部支架、按钮开孔、品牌铭牌和接口避让，也可根据屏幕规格调整宽高尺寸。整体结构简洁，边界明确，适合作为工业人机界面、设备状态看板和控制柜显示终端的基础建模参考。
