非接触式红外测温传感器模组结构

　　该模型呈现的是一款面向非接触温度采集场景的红外测温传感器模组，整体围绕MLX90614类测温芯片的工程化安装需求展开，结构上兼顾光学视场、板卡固定、引脚接线与设备集成边界，适合在工业测温、家电温控、医疗辅助检测、产线热异常监测等场合作为前端感知单元使用。

　　从实际用途看，这类模组不需要与被测物体直接接触，依靠红外热辐射信号换算目标表面温度，能够在运动部件、高温工位、狭小空间或不宜触碰的产品上完成温度读取。相比接触式热电偶或NTC，它响应更快，也不存在探头磨损、接触热阻和安装压紧的问题；但同时对前方视场遮挡、安装距离、发射率设定和环境气流较为敏感，因此结构设计必须给红外接收镜头留出干净、无反射干扰的通路。

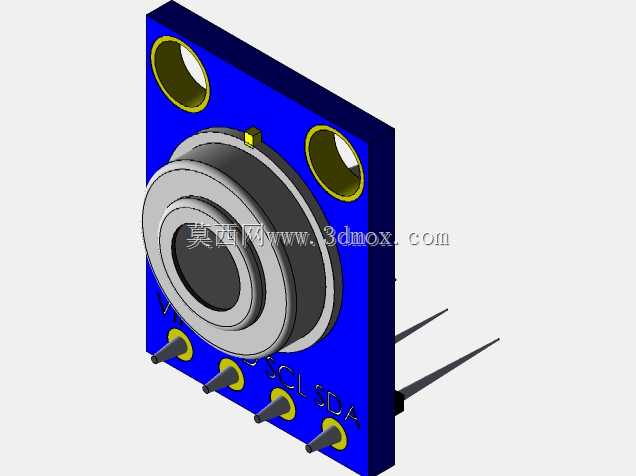

　　模型中最醒目的部分是蓝色安装基板与中央金属色测温探头。探头位于板卡正面中心，外层呈现阶梯圆柱形态，前端为深色光学窗口区域，外围多层环形台阶既表达了传感器封装的金属壳体轮廓，也提示了镜头保护圈与定位边界。工程布置时，中心轴线应尽量垂直于被测面，窗口前方不能有透明罩反光、线束横穿或结构件压边。若设备外壳需要开孔，孔径应大于镜头有效视场投影，并在孔壁做消光处理，避免内壁热辐射进入接收区造成读数漂移。

　　基板四角设置了贯通安装孔，孔位带有黄色衬套特征，表达了螺丝穿过与绝缘垫圈或衬套配合的安装关系。四角固定方式有利于在振动环境下保持镜头姿态稳定，也能让板卡与安装面之间形成确定间隙。选型校核时，需要关注孔距、孔径、板厚以及螺钉头沉台空间；若外壳内侧空间紧张，可在孔位下方增加支撑柱，使电路板远离发热电源模块。板卡背面引出两根细长引脚，表现的是测温模组与主控板之间的插针连接形态，实际接线通常包含电源、地、时钟和数据等信号，建模时保留针脚长度与间距，有助于检查母座高度、焊接空间和插拔方向。

　　板卡正面下方还布置了若干黄色焊盘与插针，字符区域可见时钟、数据等接口标识，说明该模组采用数字总线方式输出温度结果。结构工程师在整机布局时，不应只把它当作普通电路板处理，而要把光学探头作为基准特征：先确定被测目标位置和测量距离，再反推模组安装面、开孔中心和固定孔位。若测量距离较远，视场光斑会放大，目标尺寸必须覆盖光斑范围；若近距离安装，则要防止外壳边缘进入红外视场。

　　设计思路上，模型把芯片封装、PCB板、安装孔、焊接引脚和外接针脚集中在一个小型模块化单元中，便于直接嵌入手持式测温设备、机柜热监测节点、自动化产线检测工位或智能家电面板。蓝色板体提供了清晰的结构分区，中央探头突出于板面，四角孔位承担机械固定，下方焊盘承担电气连接，后侧针脚承担与上位系统的物理接口。这种布局让装配顺序比较明确：先完成传感器与板卡焊接，再通过螺钉将模组固定到支架或外壳上，最后连接通讯线束。

　　从安装边界看，模组外形近似方形板件，前方需要保留镜头无遮挡区域，后方需要预留针脚插接和手指或工装操作空间，四角孔位周围则要留出螺丝刀回转空间。若设备内部存在电机、电源模块、加热片等热源，应尽量让传感器板与热源隔离，或在中间设置隔热挡片；否则芯片本体温度升高会补偿环境温度，影响目标温度换算精度。线束走向也应避开镜头正前方，细线虽然截面积小，但在近距测量时仍可能切断视场。

　　对于三维建模和结构选型人员，该模型的价值在于把抽象的测温芯片转化为可装配的机电模组：中心镜头决定光学轴线，四角孔决定安装基准，针脚和焊盘决定电气接口，板边轮廓决定干涉检查范围。整机设计时可据此完成外壳开孔、支架定位、密封防护、线束避让和热隔离校核，使非接触测温功能在真实设备中稳定落地。
