DN25法兰式液位变送器同轴剖面结构

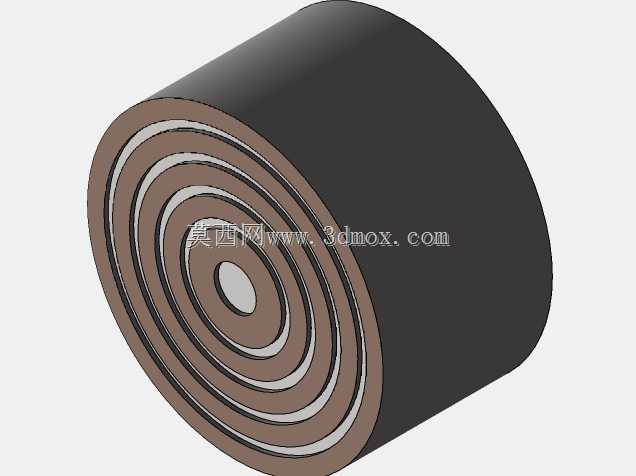

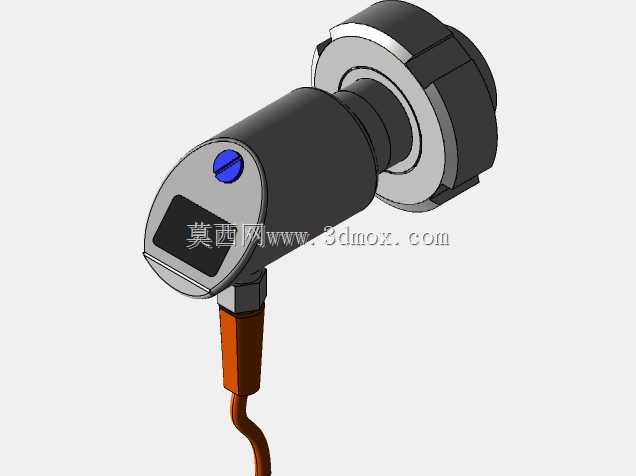

　　这套三维结构围绕DN25通径的法兰式液位变送器展开，建模时没有只停留在外壳外观，而是把端部同轴剖切后的内部层次完整表达出来，能够直接看到中心敏感区、多层环形配合段以及外侧圆柱壳体之间的关系。对于做过程检测、罐体配管或仪表选型的人来说，这种表达方式比单纯渲染一个黑色圆柱更有参考价值，因为液位变送器在现场并不是孤立零件，它要嵌入管道、罐体侧壁或测量支路中，端部密封、轴向占位和相邻层状结构都会影响最终安装。

　　从实际用途看，该类部件主要用于液体介质的液位或压力相关参数检测，常见于水处理、化工配料、循环水系统、液压站以及小型工艺管线。DN25规格意味着它面向一英寸左右的接口边界，适合空间紧凑但又需要稳定取压的位置。模型中部的同心圆层次体现了敏感芯体、定位环、密封过渡区和外壳支撑之间的同轴布置思路：中心区域承担测量功能，外围环形结构依次完成定位、承压、隔离和防护。这样的布局可以让受力路径沿轴向和径向均匀传递，避免装配偏斜造成密封面受力不均。

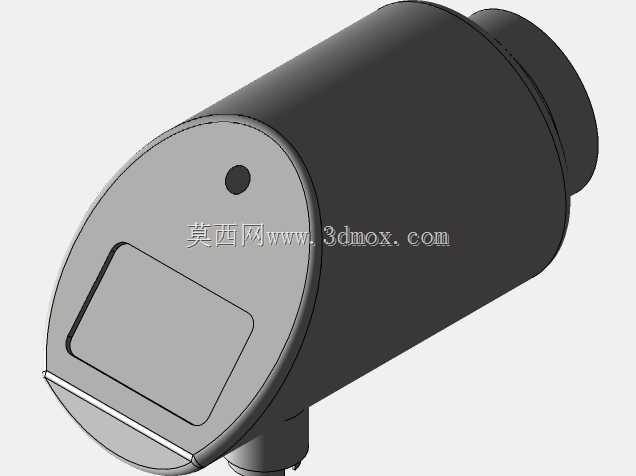

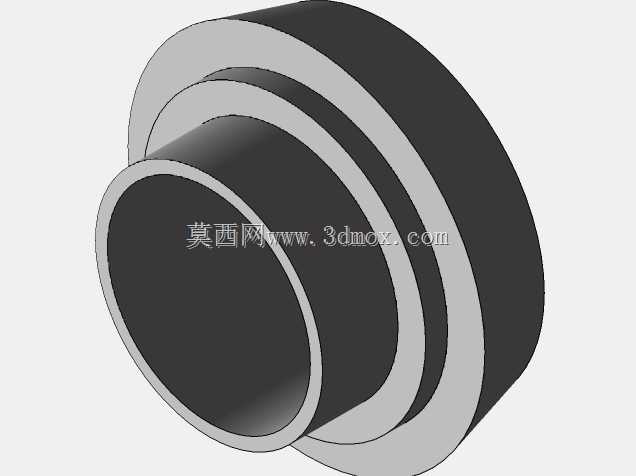

　　外形上，主体采用短圆柱壳体，黑色外表面对应防护外壳或包覆层，端部露出的棕色与浅色环带则表现不同材料或不同功能层。剖切端面没有做成单一实体，而是保留多圈台阶和间隙，这一点在结构评审时很关键。液位变送器安装到设备上后，外壳不仅要提供防护，还要为内部传感元件提供稳定基准；如果端部配合段缺少明确台阶，现场装配时容易出现插入深度不一致、密封圈压缩量不可控等问题。模型通过连续同心圆环把这些边界交代清楚，便于工程师检查每层直径、宽度以及相邻零件的干涉关系。

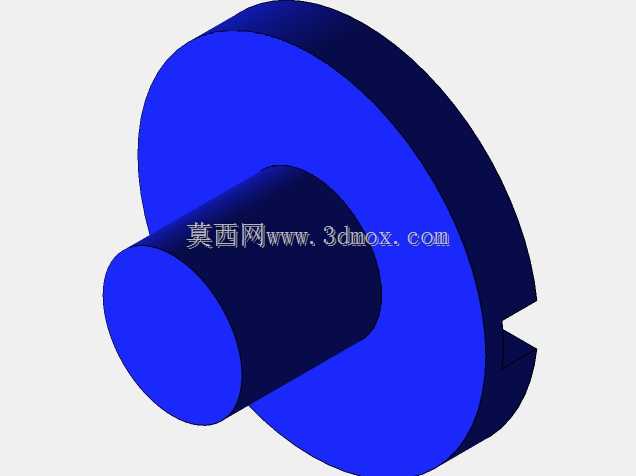

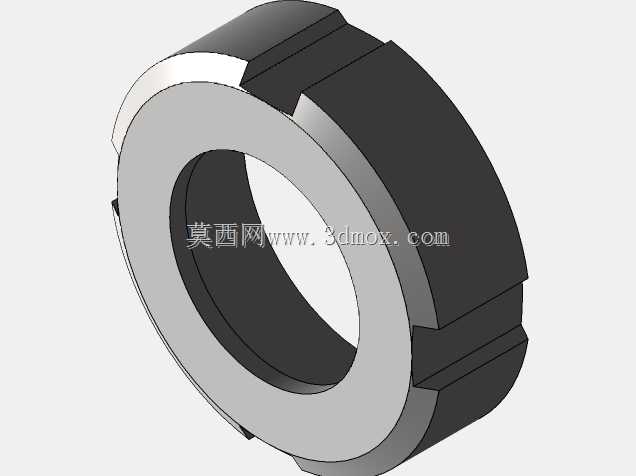

　　设计思路上，这类仪表通常优先保证同轴度和密封可靠性。中心敏感元件需要位于稳定的测量轴线上，外层壳体则承担防护与连接作用。中间各环可以理解为绝缘、支撑、密封或介质隔离结构，它们的直径逐级变化，既形成装配定位，也为不同材料的热膨胀和加工公差留出余地。若在三维软件中继续深化，可以依据端面层次拆分出芯体座、密封圈、压环、隔离套和外壳等零件，再补充法兰孔位、螺纹接口或焊接坡口。现有模型已经把最容易被忽略的内部轴向关系表现出来，适合作为方案沟通、装配校核和教学演示的基础。

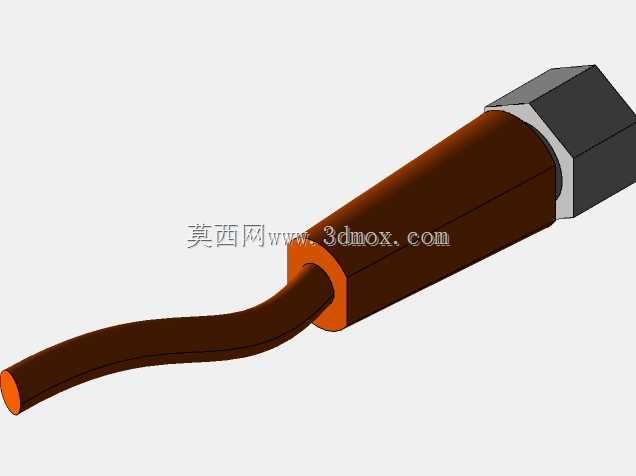

　　安装边界方面，DN25口径决定了它不应按大型法兰设备预留检修空间，而要按照紧凑仪表件考虑。圆柱外径、端面台阶和轴向长度是布置时的三个核心尺寸：外径影响旁边阀门、弯头和支架的净距；端面台阶决定插入管段或法兰座后的贴合位置；轴向长度则关系到接线端、防护盖以及维护工具的操作空间。若采用法兰连接，需要在端部补充标准法兰厚度、密封面形式和螺栓孔分布；若采用螺纹或焊接连接，则应把最外层圆柱与接口件的过渡段单独建模，避免现场把传感端直接暴露在不合理的流态冲击区。

　　在工程应用中，液位测量点往往靠近罐底、立管或旁路腔室，介质流动、沉积物和气泡都会影响信号稳定性。同轴层状结构有利于把敏感区域集中在中心轴线上，外围结构则承担机械保护。建模时还应注意取压方向与管道流向的关系，避免让端面环槽正对高速冲刷位置。对于维护人员来说，清晰的圆柱外形和明确的端部边界也有助于快速判断拆装方向，减少把仪表装入错误深度的风险。

　　整体来看，该模型的价值在于用剖切方式呈现了液位变送器从中心测量区到外部防护壳的径向构成，而不是仅提供一个外观件。结构设计人员可以据此核对密封、定位和承压层次；设备选型人员可以结合DN25接口判断安装空间；三维建模人员也可以在现有同轴轮廓上继续细化法兰、紧固件、电缆引入端和内部芯体，使方案从概念展示进一步走向可加工、可装配的工程模型。
