螺栓螺纹检测分类自动化工作站

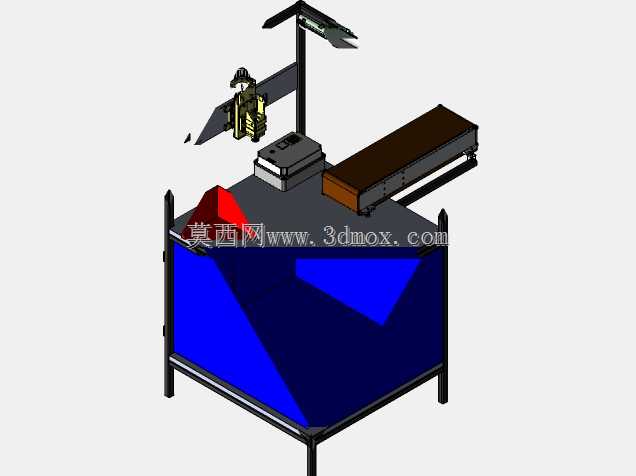

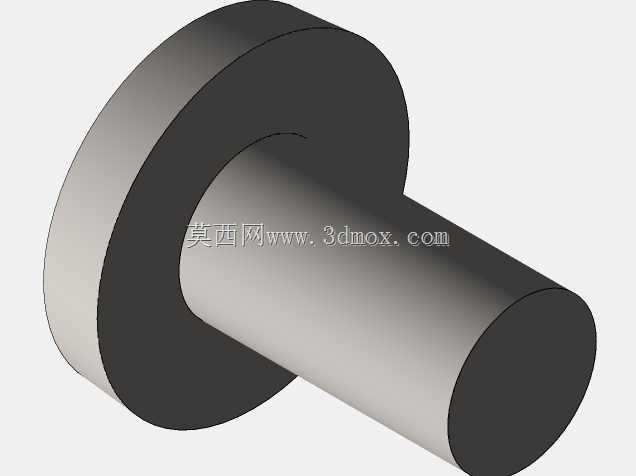

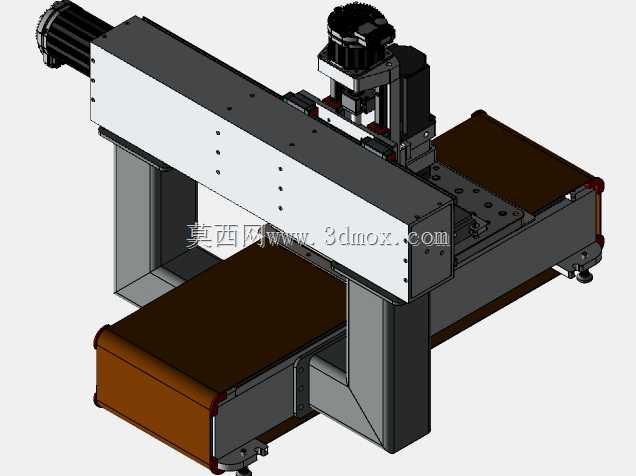

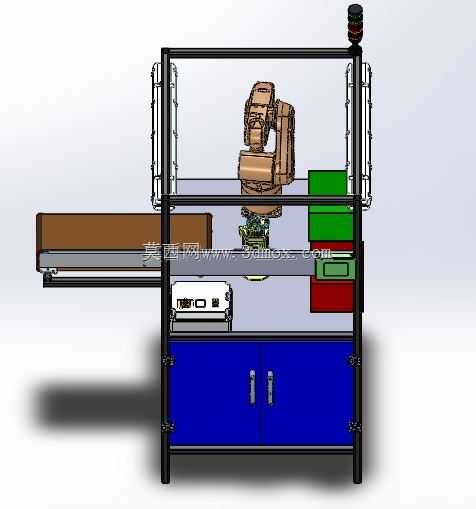

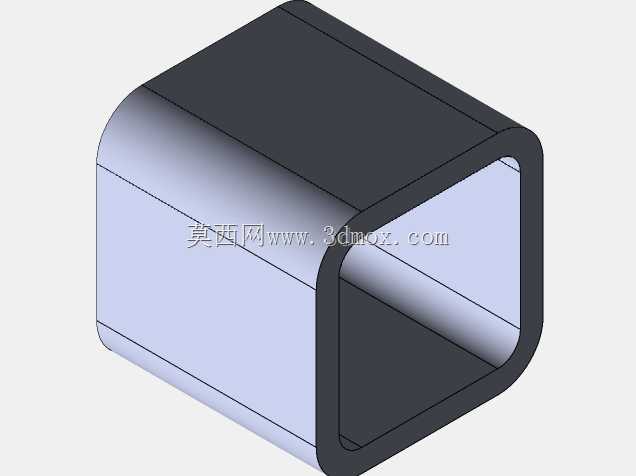

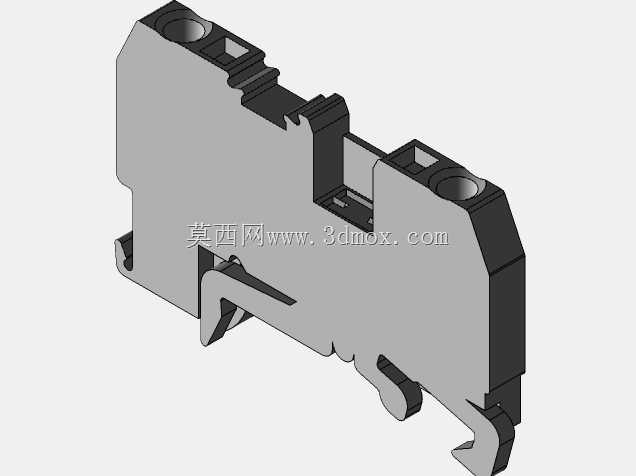

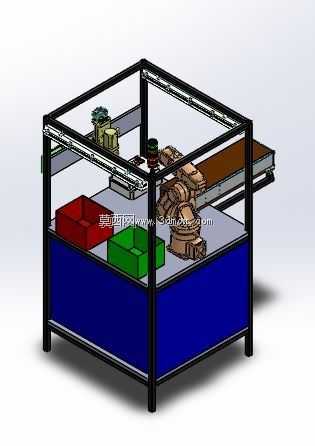

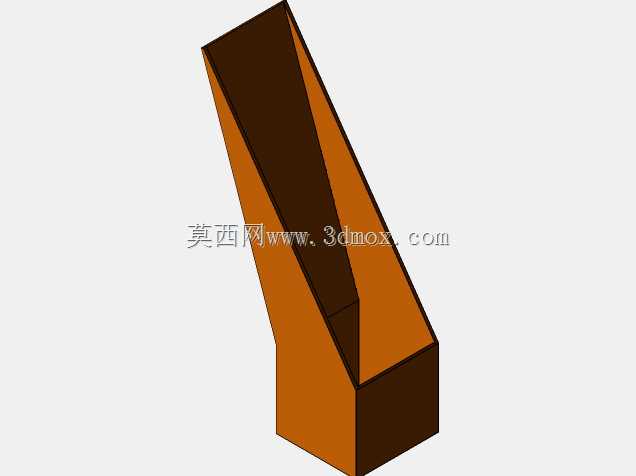

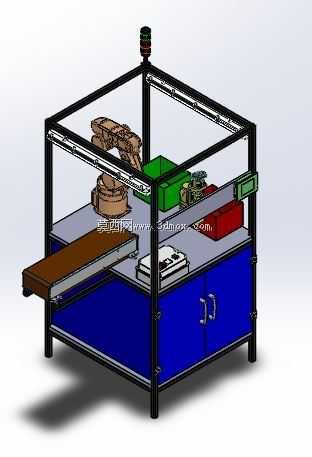

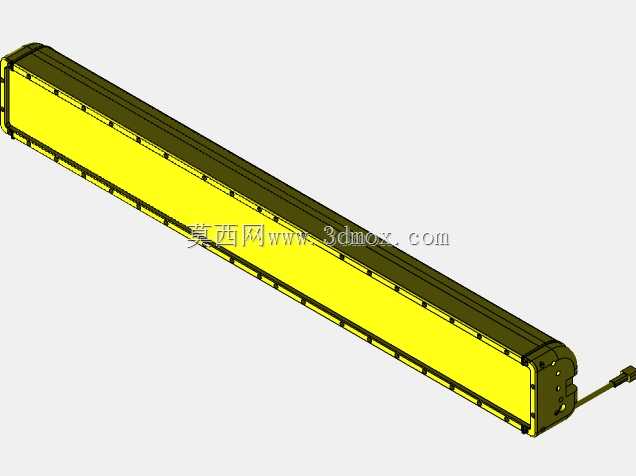

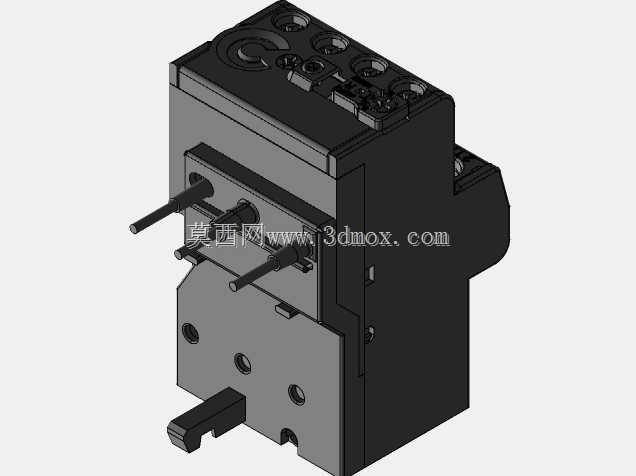

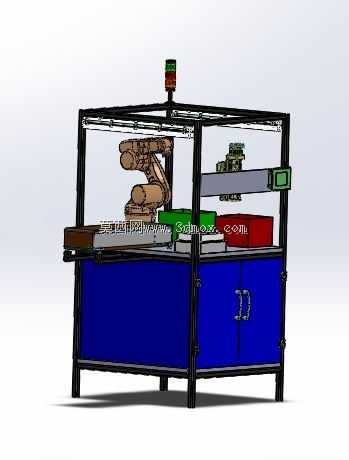

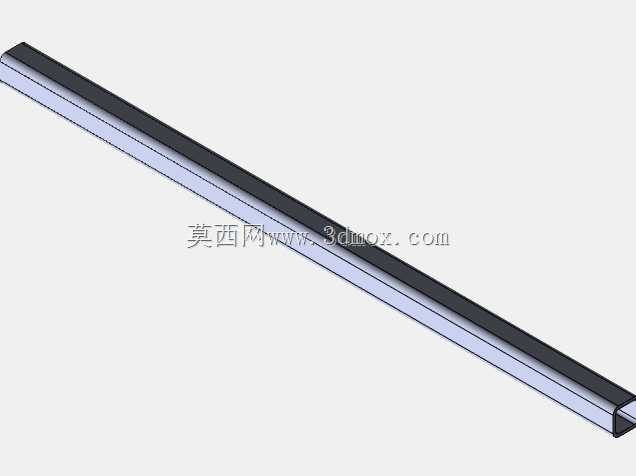

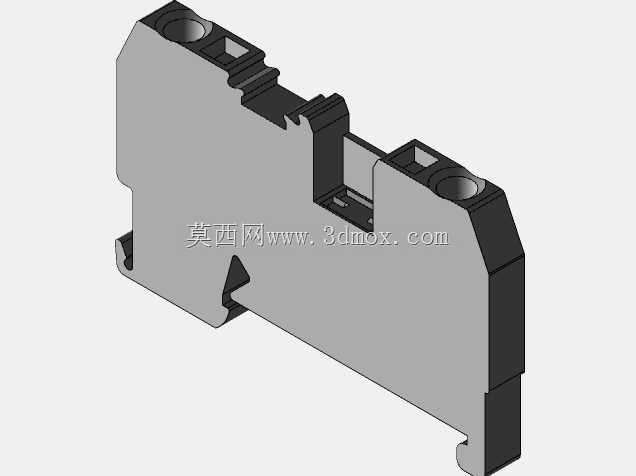

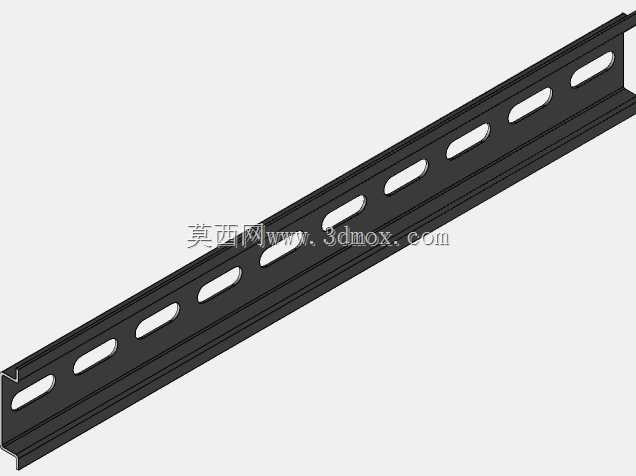

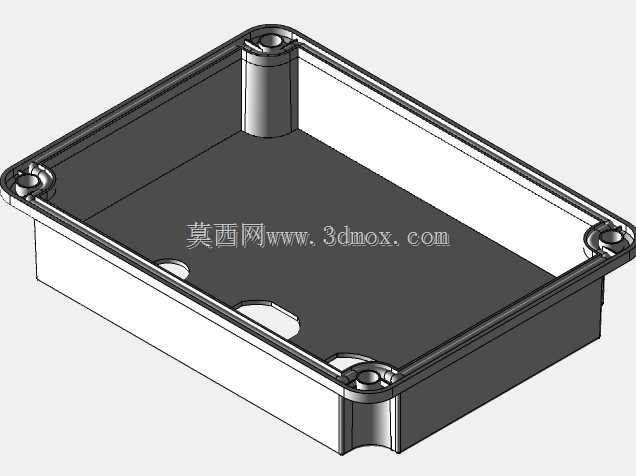

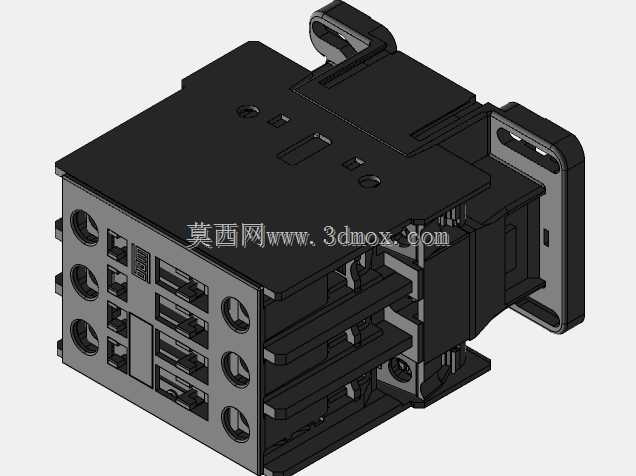

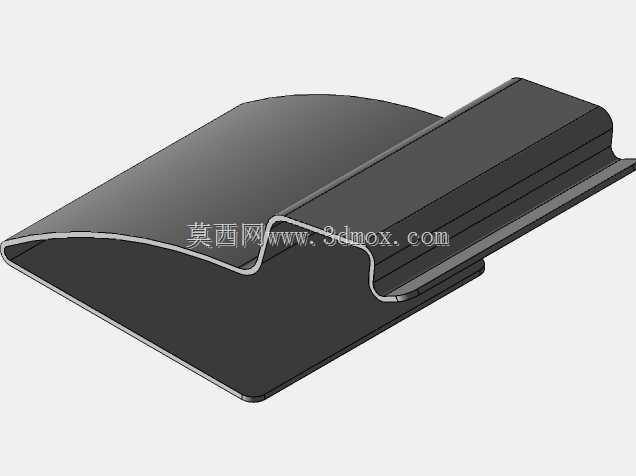

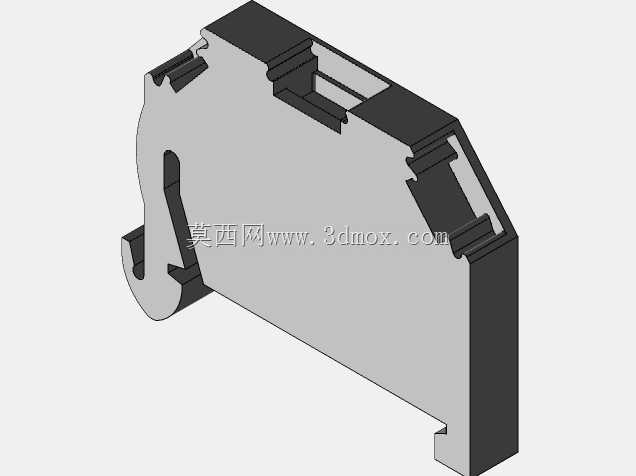

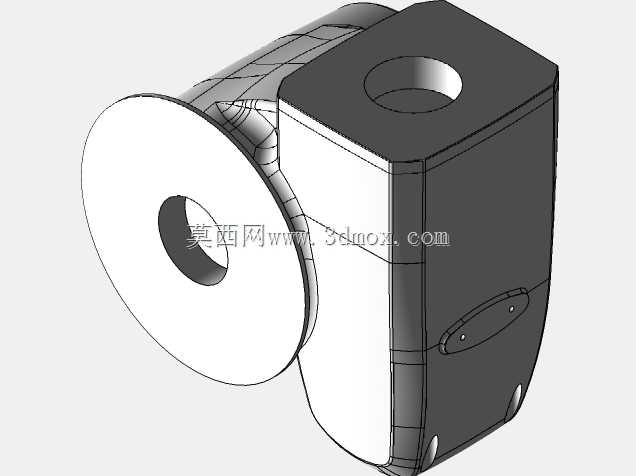

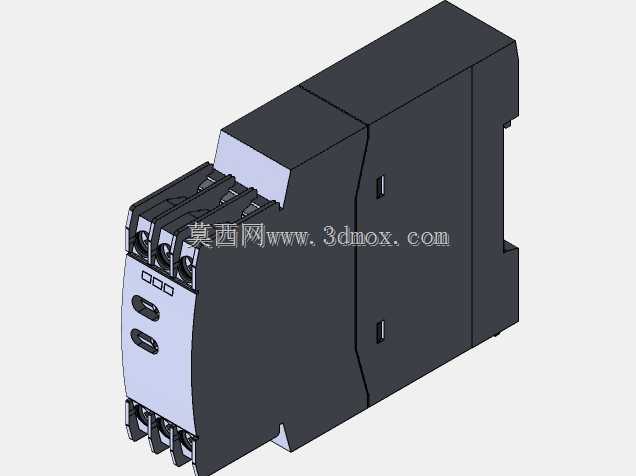

　　这套设备主要面向紧固件生产、整车及零部件装配、航空航天标准件加工等场景的螺栓质量管控环节，解决传统人工目视检测螺栓螺纹效率低、漏检率高、判定标准不统一的痛点，可直接对接生产线末端完成成品螺栓的全检与不合格品分流，也可作为独立检测工位适配多规格螺栓的抽检需求。设备整体采用铝型材搭建框架主体，底部设置带双开门的柜体用于容纳电气控制元件、气源处理组件及接线端子排，柜体底部预留可调脚杯安装位，可根据现场地面平整度调整设备水平度，整体安装边界控制在长1800mm、宽1200mm、高2100mm范围内，无需额外预埋地基，仅需预留220V交流电源接口与0.5-0.7MPa压缩气源接口即可完成部署。框架上部采用透明亚克力板做半封闭防护，

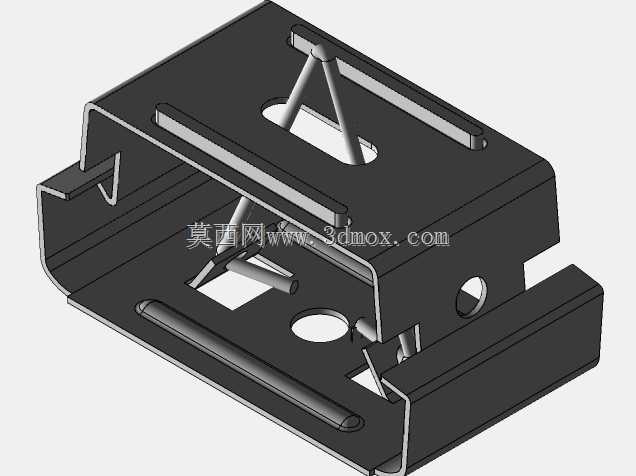

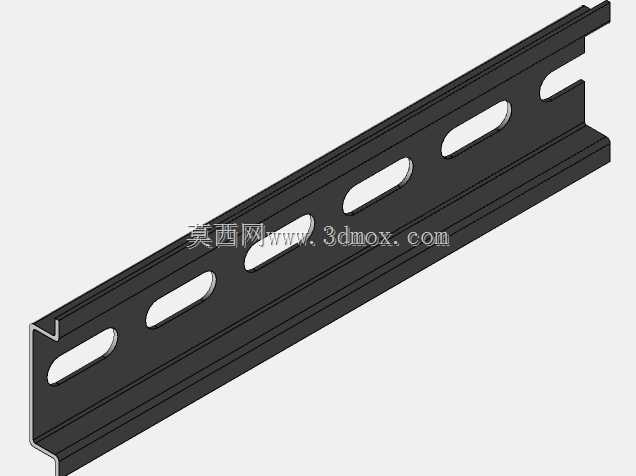

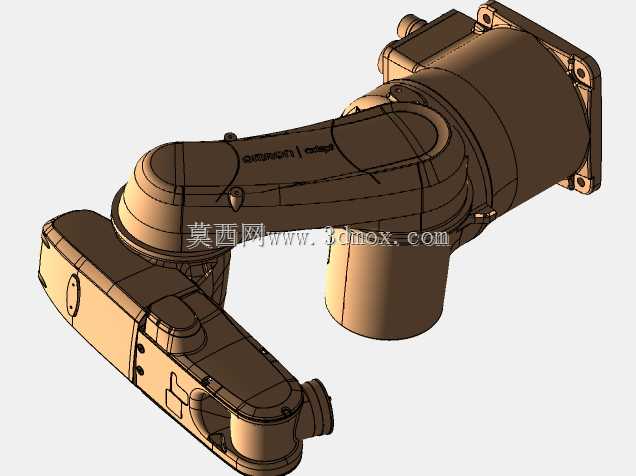

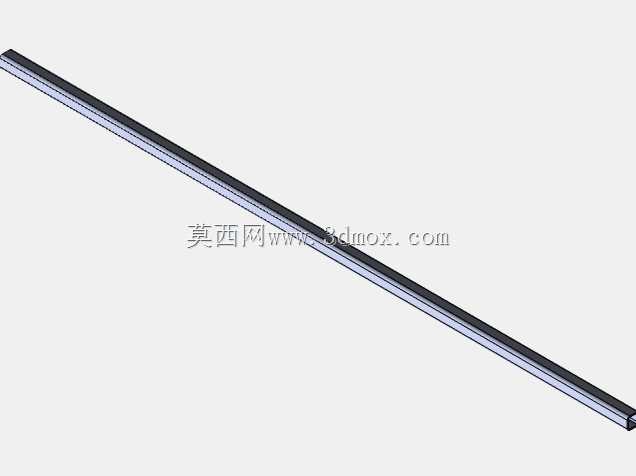

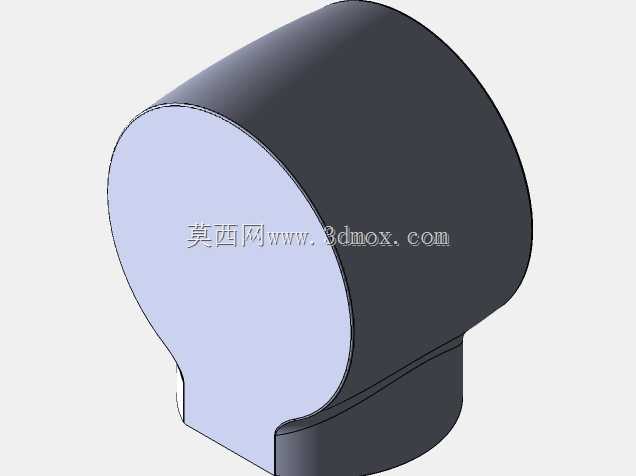

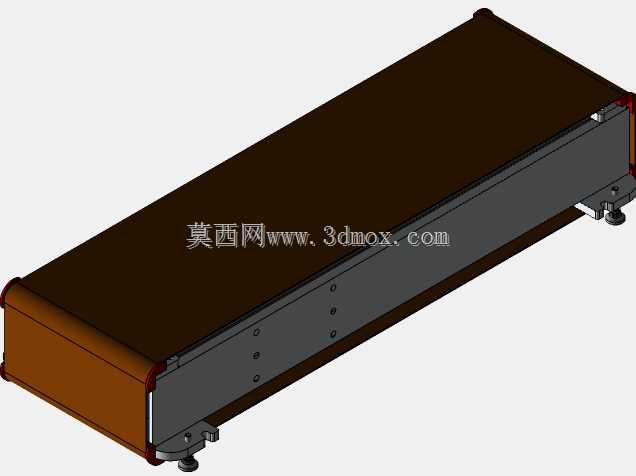

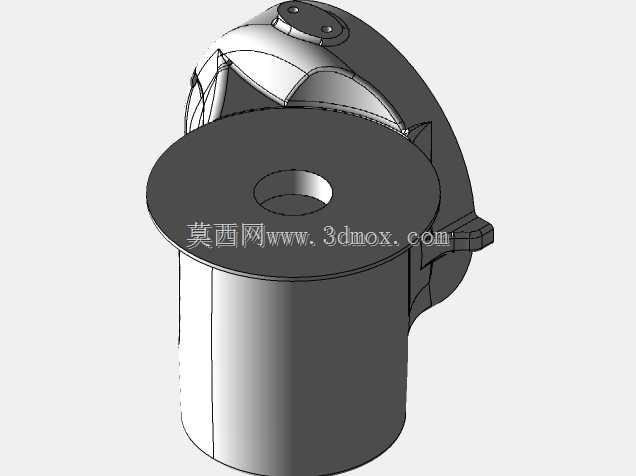

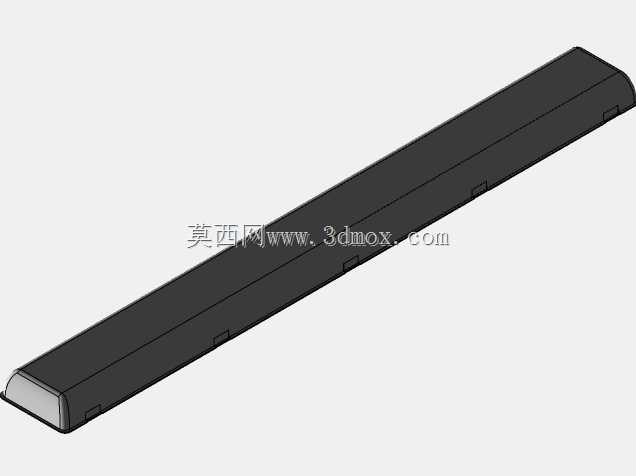

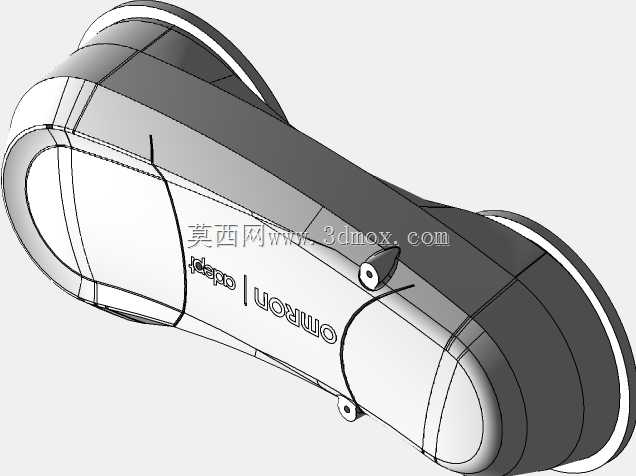

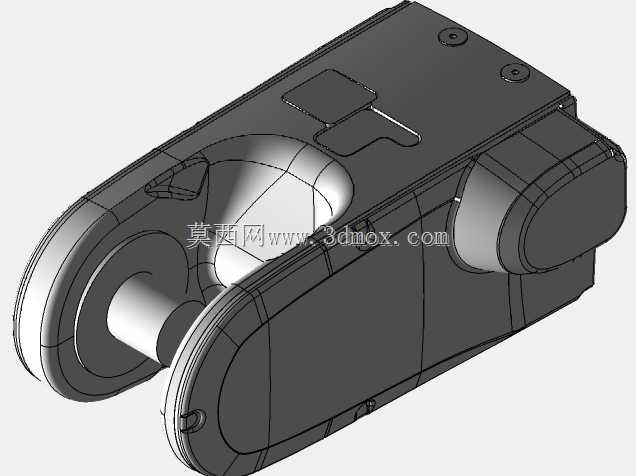

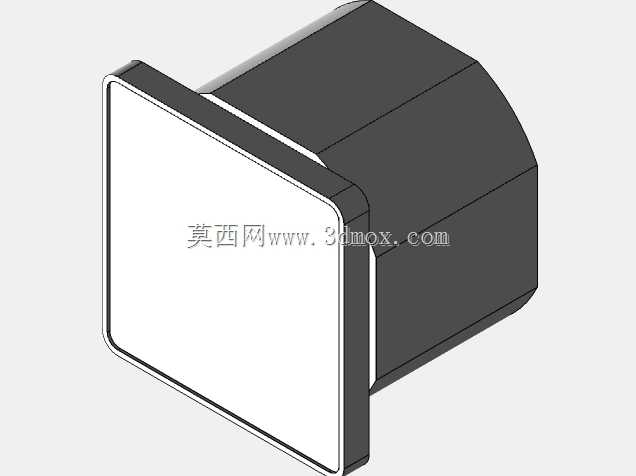

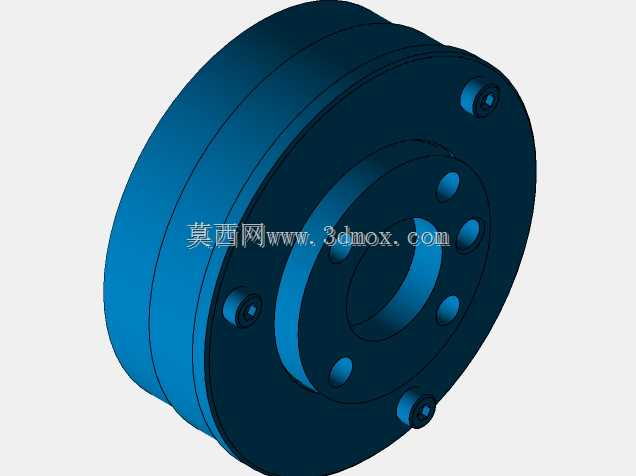

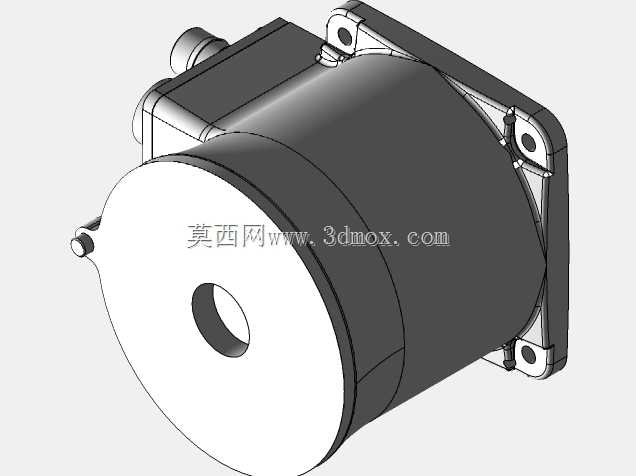

　　既可以避免检测过程中外部粉尘、杂物落入检测工位影响判定精度，也能防止设备运行过程中人员误入机械臂运动范围引发安全风险，框架顶部安装三色警示灯，可直观反馈设备运行、待机、故障三种状态，方便现场操作人员快速识别设备工况。设备核心执行单元采用六轴工业机器人，末端搭载定制化夹爪与视觉检测组件，夹爪采用弹性夹持结构，可适配M6-M24范围内不同公称直径、不同长度的外六角螺栓、内六角螺栓，夹持力可通过气路调压阀精准调节，避免夹持过程中损伤螺栓螺纹表面或镀层。进料端采用皮带输送机结构，输送带上设置等距定位挡块，可将上游工序流转过来的螺栓按固定间距输送至机器人取料位，取料位设置光电传感器，检测到螺栓到位后发送信号给控制系统，机器人自动完成取料动作。

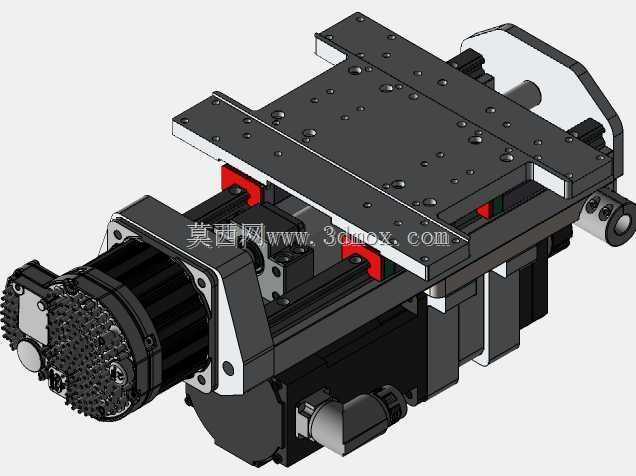

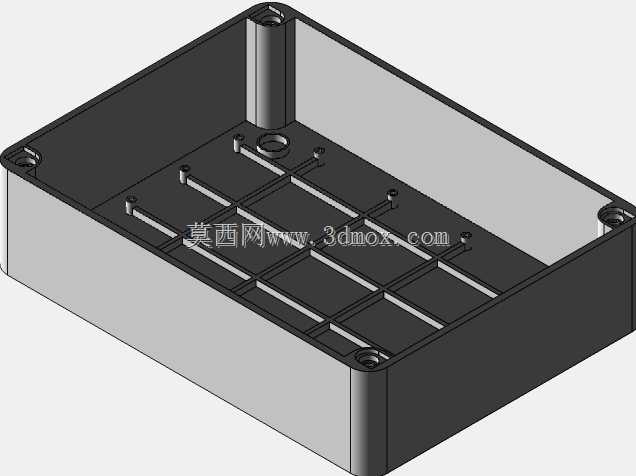

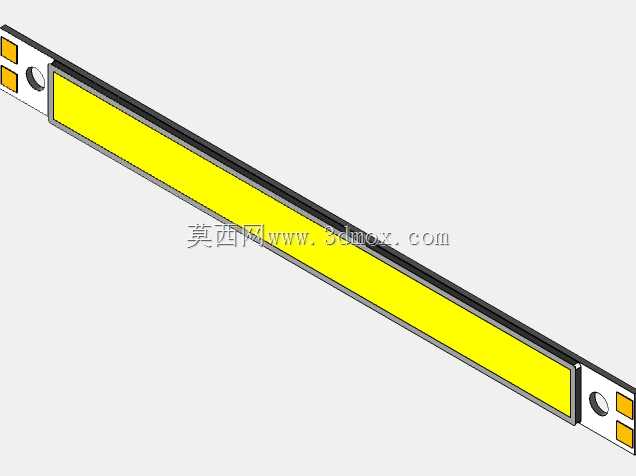

　　机器人取料后将螺栓运送至螺纹检测工位，该工位集成激光位移传感器与高清工业相机，可同步完成螺栓螺纹螺距检测、牙型损伤判定、螺纹长度测量、螺栓头部尺寸校验多项检测内容，检测数据实时传输至控制系统，与预设的合格阈值做比对，判定完成后机器人根据判定结果将螺栓分别投放至合格品料盒、螺纹损伤料盒、尺寸超差料盒三个不同的分选仓位，料盒采用抽拉式结构，满料后可直接抽出转运，无需停机操作。设计过程中优先考虑了设备的换型便捷性，不同规格螺栓切换生产时，仅需在触控操作屏上选择对应螺栓型号参数，系统自动调整机器人运动路径、检测传感器阈值、夹爪夹持气压，无需重新做机械结构调整，单批次换型时间可控制在10分钟以内。设备的运动路径做了防撞优化设计，

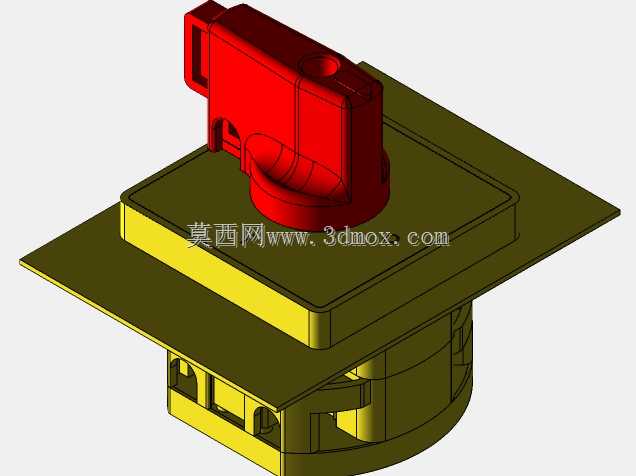

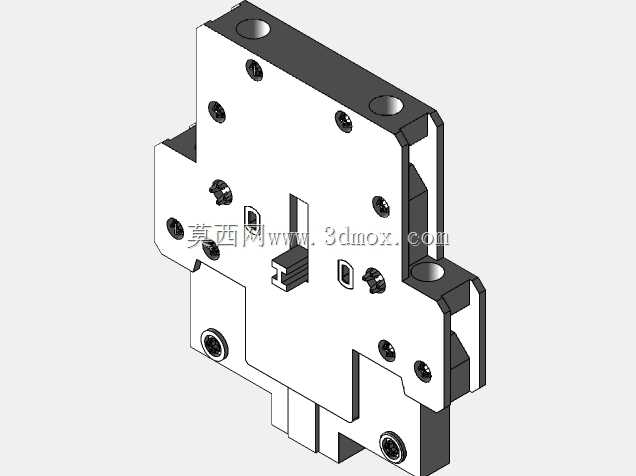

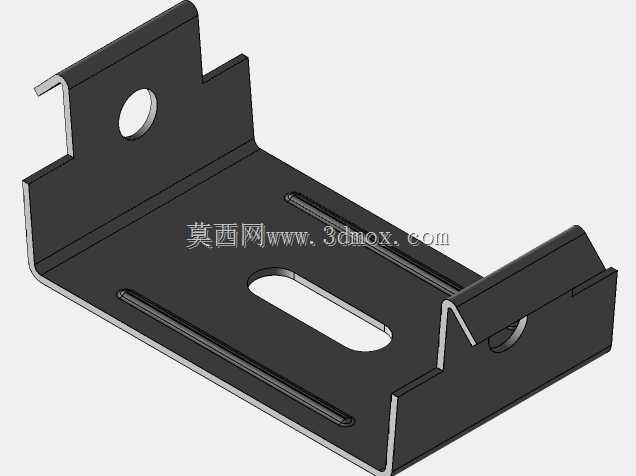

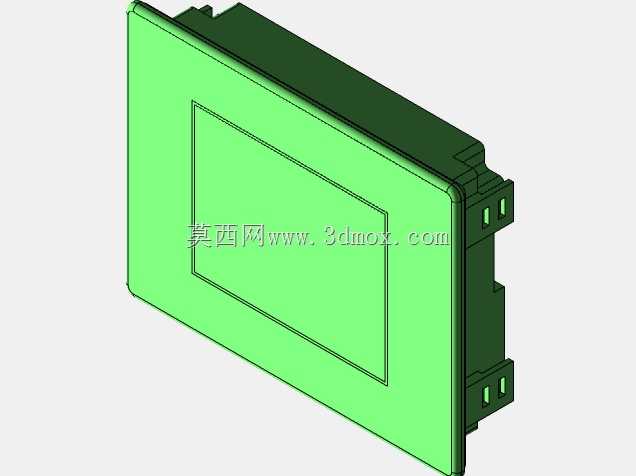

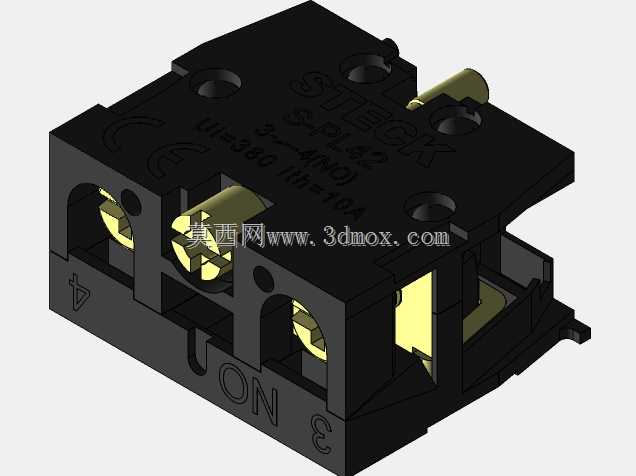

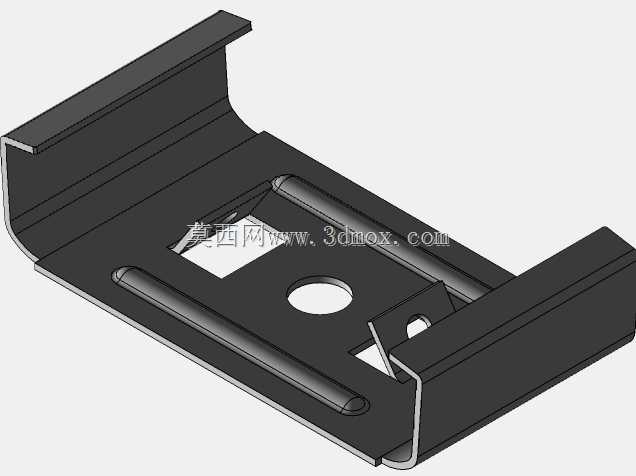

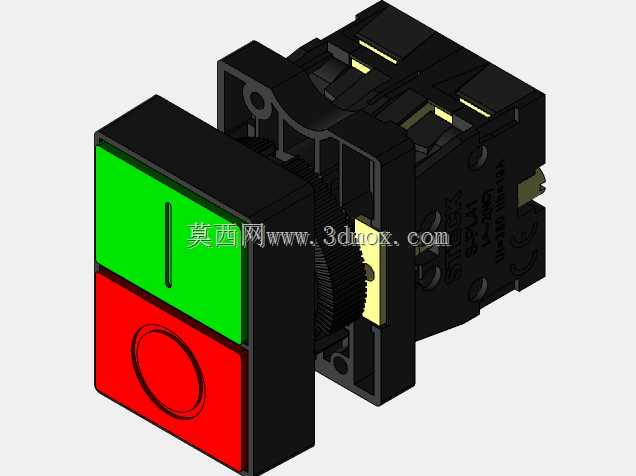

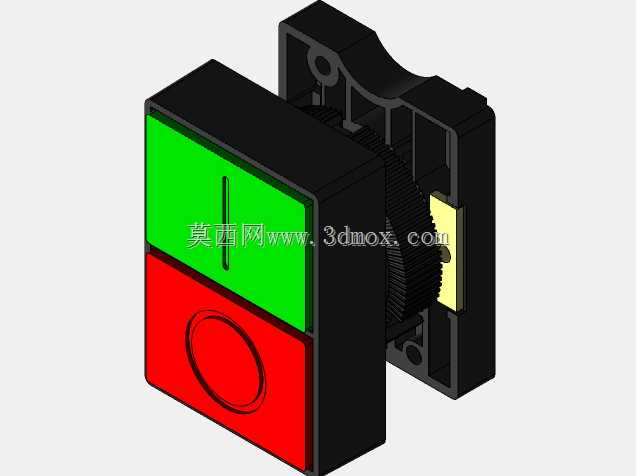

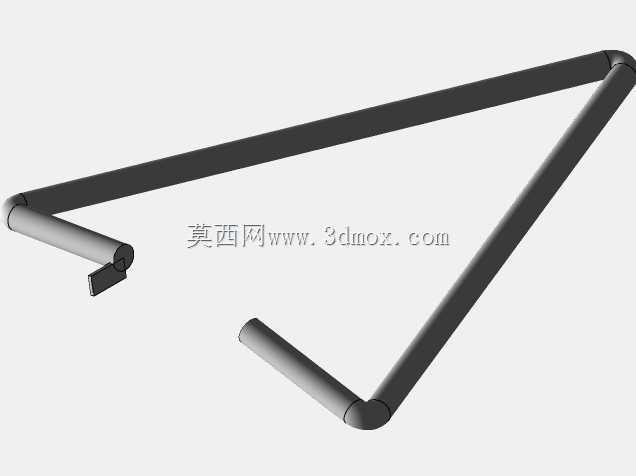

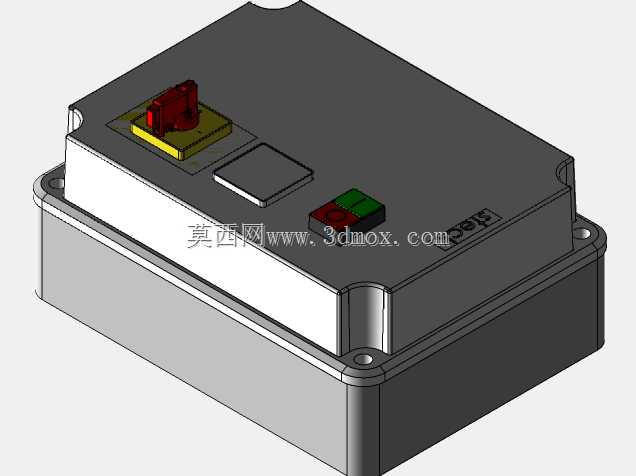

　　机器人运动范围严格限制在防护框架内部，同时在框架防护门位置设置安全门锁，防护门开启时设备自动暂停运行，避免机械臂误动作伤人。布线过程中所有动力线与信号线分开走槽，避免信号干扰导致的检测误判，气路采用快插接头连接，后期维护更换元件时无需复杂的管路拆装。检测工位下方设置废屑收集槽，可承接检测过程中从螺栓表面掉落的金属碎屑，定期清理即可维持设备内部清洁，避免碎屑堆积影响传感器检测精度。设备的操作面板设置在框架侧方，高度符合人体工程学设计，操作人员站立状态即可完成参数调整、状态查看、手动调试等操作，无需弯腰或抬手操作，降低长时间值守的操作疲劳度。
