龙门式栈板码垛包装工作站

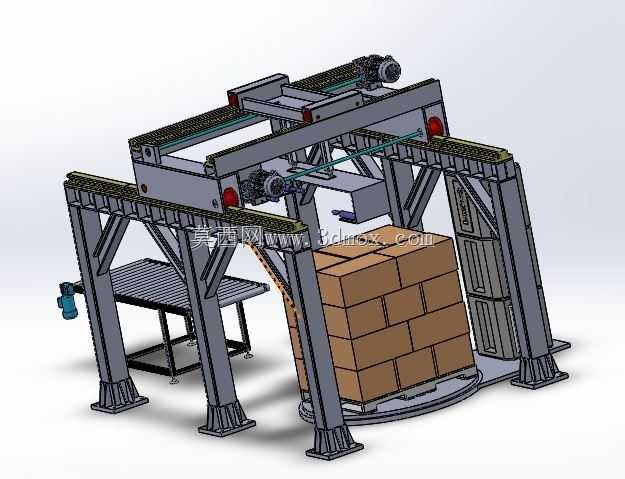

　　这套三维结构方案呈现的是一套落地于成品仓储前段的龙门式码垛包装工作站，核心解决纸箱、袋装成品在封箱、称重工序之后，自动堆叠到标准托盘、完成整垛规整转运的作业需求。在快消品仓储、粮油加工、日化包装、电商区域仓的产线末端，人工码垛长期存在劳动强度大、堆叠整齐度不一致、夜班人员排班难、重箱搬运易出现腰肩劳损的问题，这套桁架式码垛设备就是针对这类场景做的结构化落地设计。

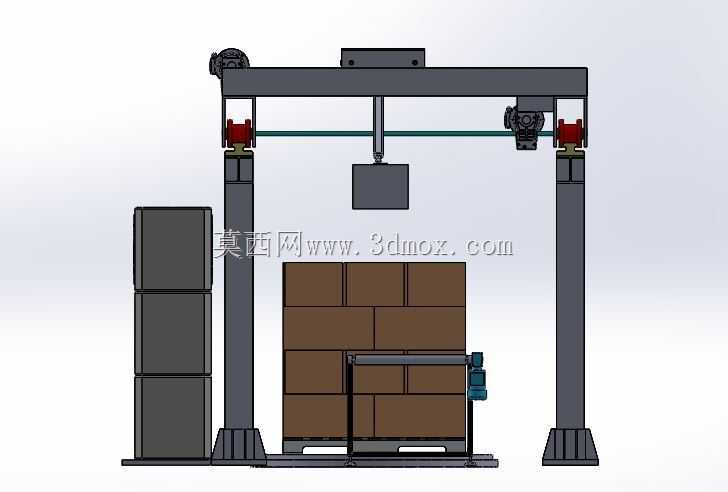

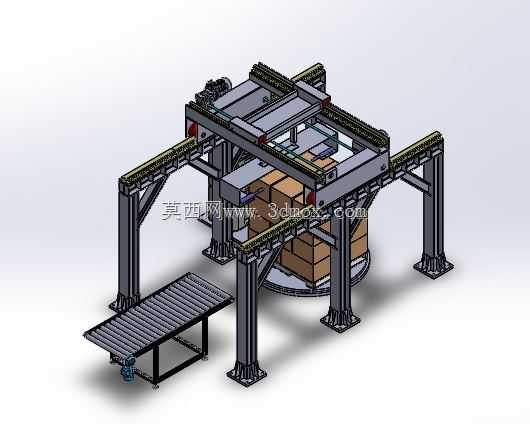

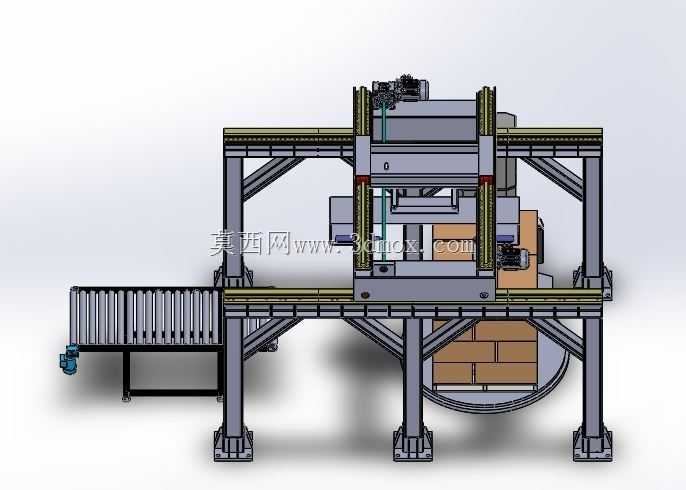

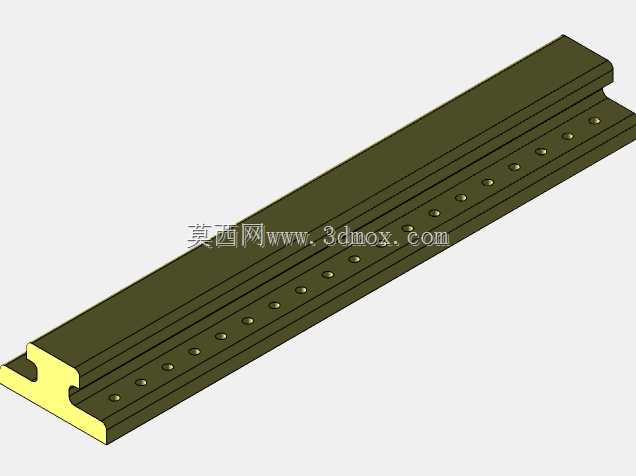

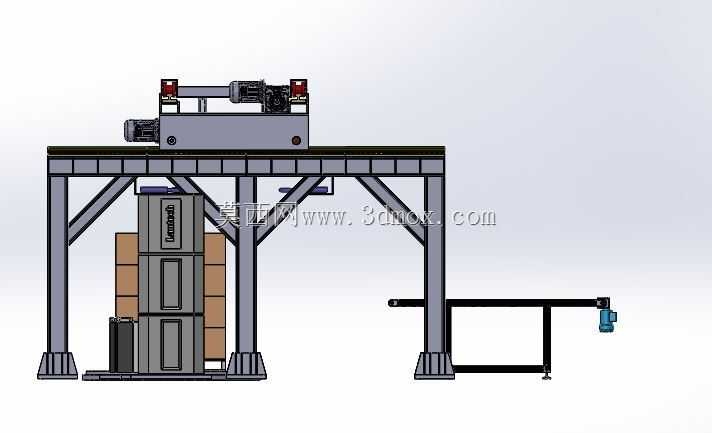

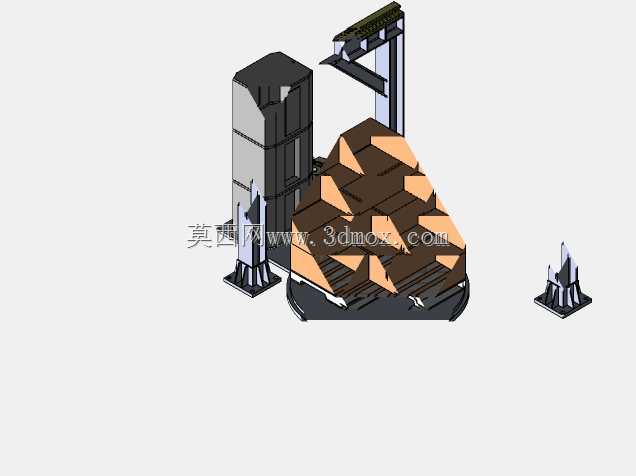

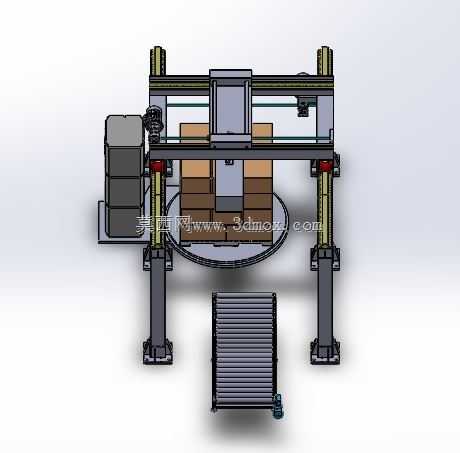

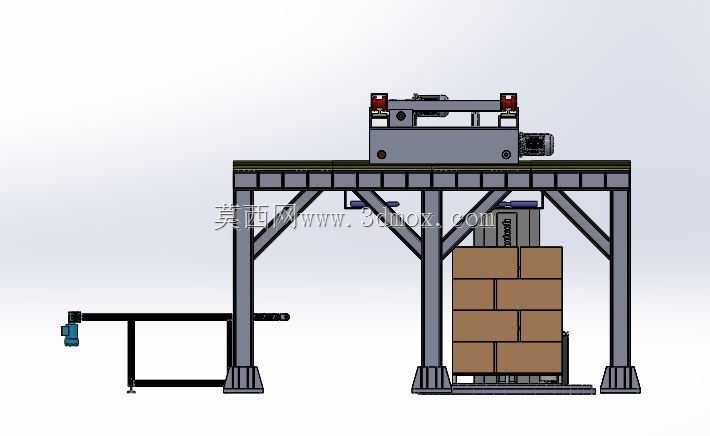

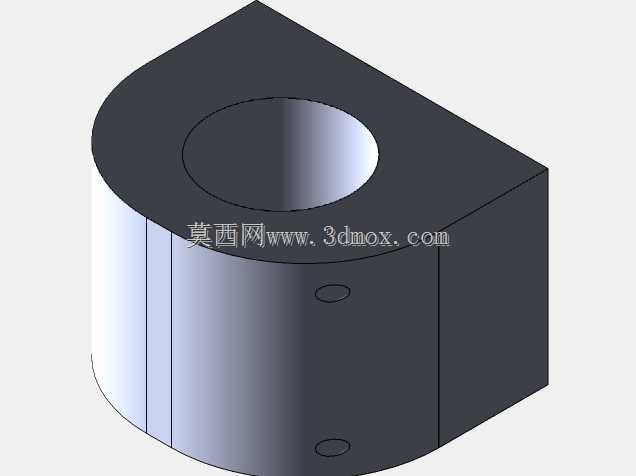

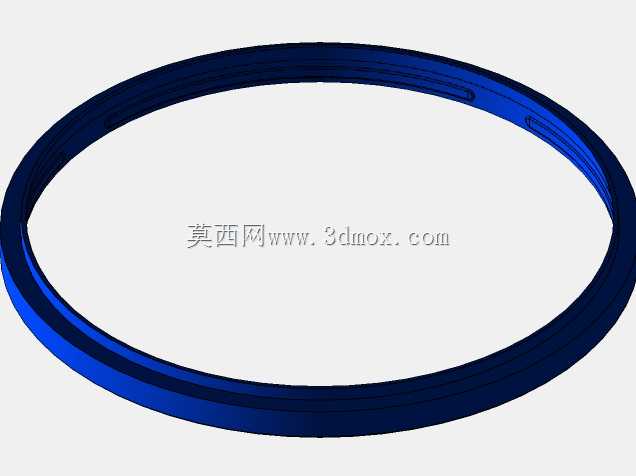

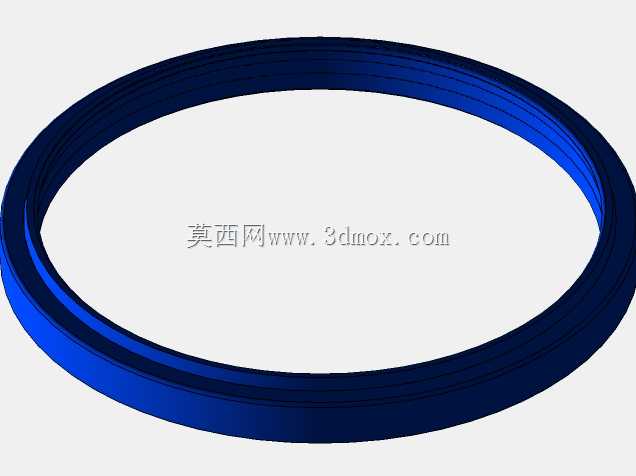

　　从现场布局逻辑来看，设备采用双立柱支撑的高架龙门跨距结构，两根主立柱底部做了加宽法兰地脚，直接通过膨胀螺栓固定在车间硬化混凝土地面上，立柱之间的净跨距完全覆盖标准托盘的堆放工位，栈板上可逐层堆叠规整的瓦楞纸箱，图中呈现的整垛纸箱已经完成多层码放，垛型对齐度一致。龙门横梁上铺设重载直线导轨与齿轮齿条传动副，横梁顶面搭载横向行走的抓取移载小车，小车两端设置行程限位防撞块与到位检测元件，驱动端配备减速电机，保证大负载移载过程中运行平稳，不会出现垛箱晃动偏移的问题。

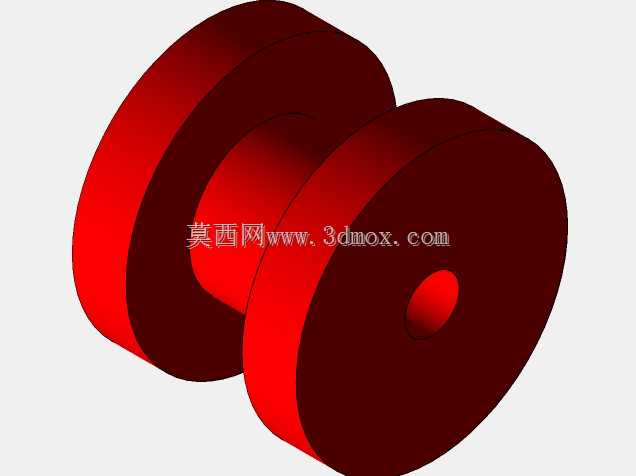

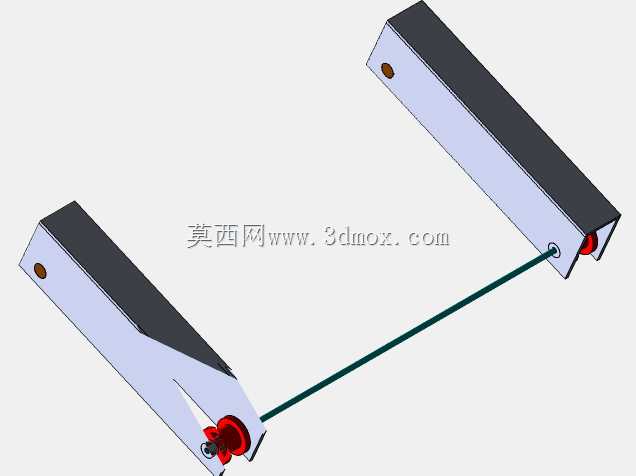

　　设备的进料端在龙门左侧延伸出一段输送线体，线体端部安装驱动电机，前段对接厂区的成品封箱输送机，封箱完成的单箱产品顺着输送线依次进到待抓取工位，定位机构将纸箱摆正后，龙门移载小车下行，通过底部的夹持或者真空吸附执行件抓取单箱，按照预先在控制系统中排布好的垛型层图，逐箱放到托盘的对应位置，每完成一层堆叠，小车自动抬升对应层高，交错排布箱缝，保证整垛堆叠完成后不会出现塌垛、歪垛的情况。

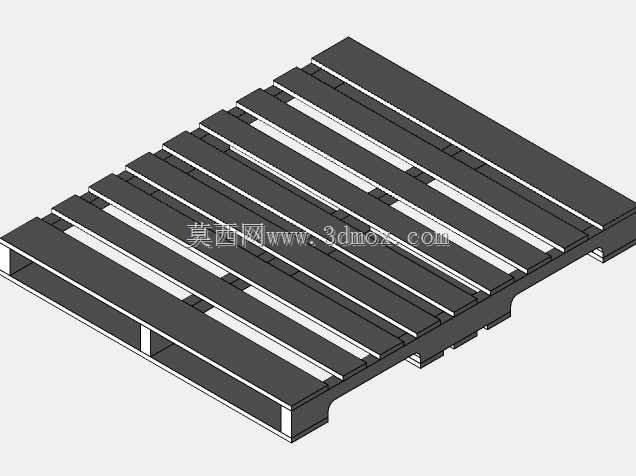

　　做结构设计的时候，首先要核算的是安装边界与载荷冗余：龙门的立柱高度需要匹配厂区常用的最高码垛垛高，常规1.2米×1米标准欧标托盘的码垛高度一般在1.6米到1.8米之间，横梁底面距离地面的净空高度要留出抓取执行件的升降行程、纸箱高度以及安全余量，避免满垛之后小车行走和垛顶发生干涉。两根立柱的中心跨距，除了覆盖托盘本身的长宽尺寸，还要在托盘两侧留出至少半米以上的人员检修通道，方便日常更换吸盘、检查传动部件。底部地脚的承压面积要按整机自重加上最大整垛重量的1.5倍动载系数核算，避免设备长期高速往复运行出现地脚松动、机架共振的问题。

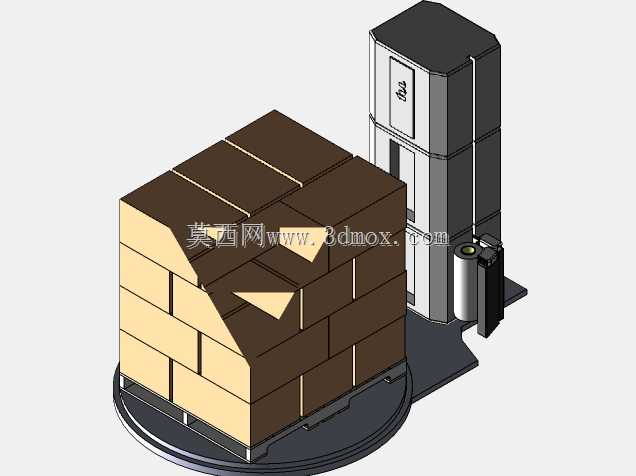

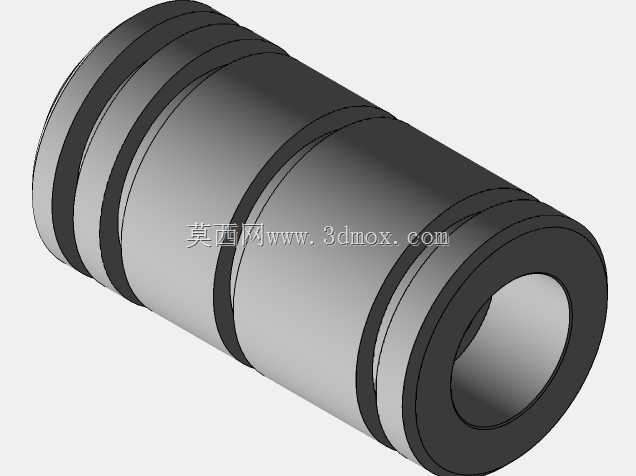

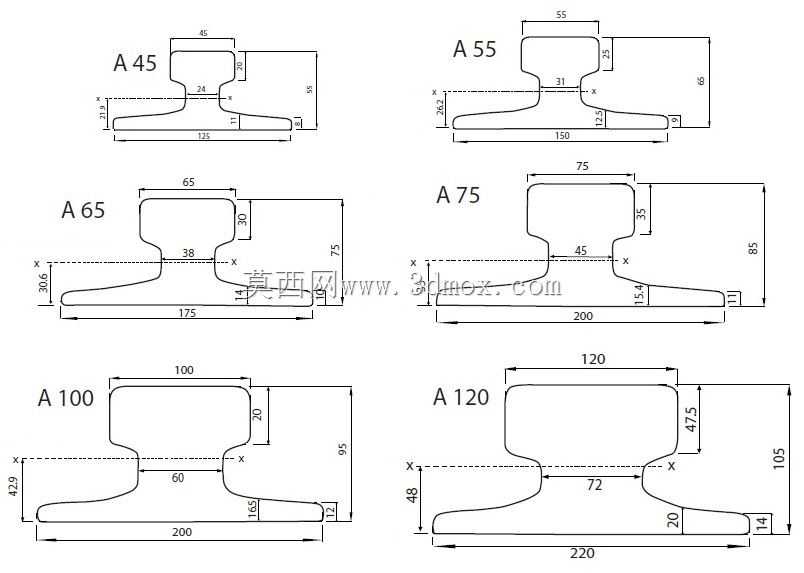

　　传动选型上，横梁的横向移动采用齿轮齿条搭配直线导轨的组合，相比同步带传动，齿条传动在长行程、大负载工况下几乎没有伸长蠕变，重复定位精度可以稳定控制在毫米级，长期运行不需要频繁调整张紧机构；小车的升降运动采用伺服电机搭配滚珠丝杠或者同步带配重结构，下降抓取的时候速度平缓，不会因为硬冲击压损纸箱顶面。设备的侧边还预留了托盘自动供给工位的安装接口，现场可以对接自动拆盘机，空托盘自动输送到码垛工位，整垛码完之后，垛位下方的输送链板直接把满垛输出到缠膜机工位，完成整垛缠绕裹包之后再由叉车转运到立体仓存储，全程不需要人工介入重体力搬运。

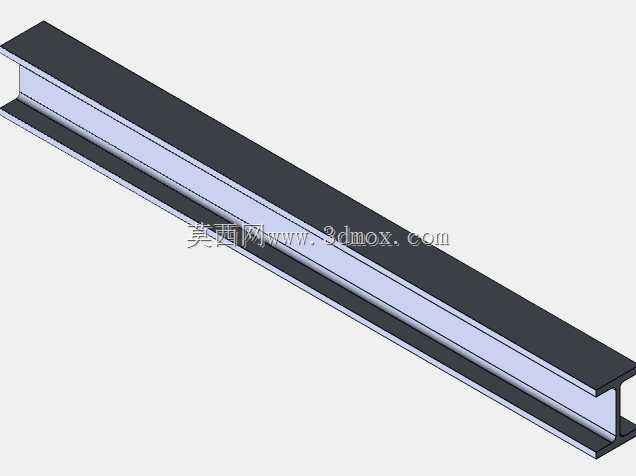

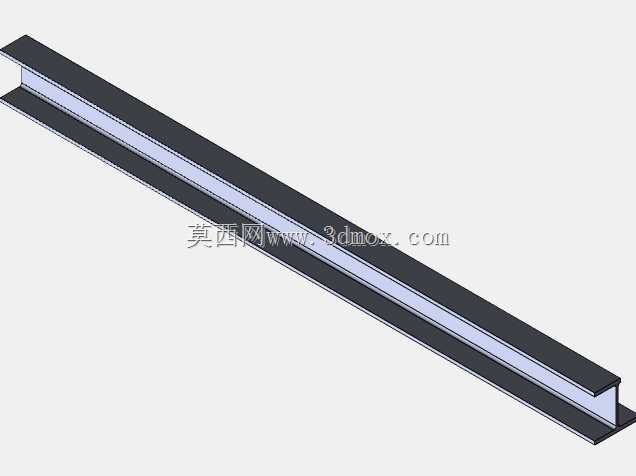

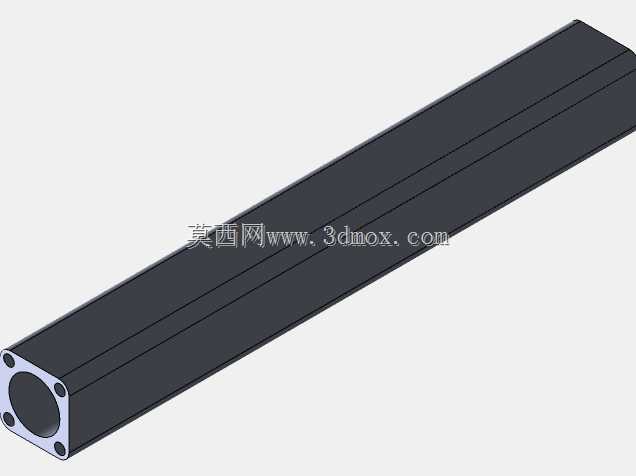

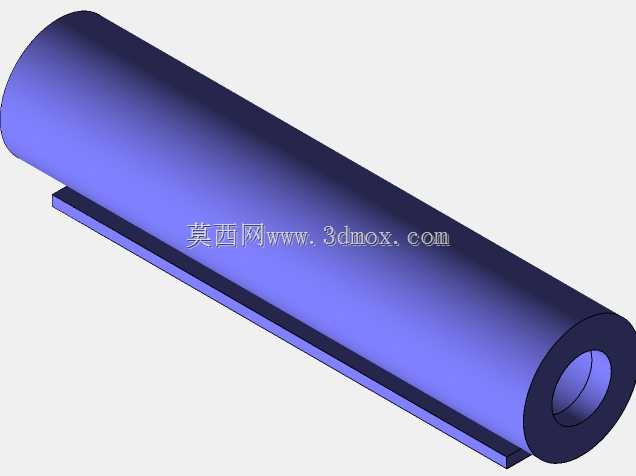

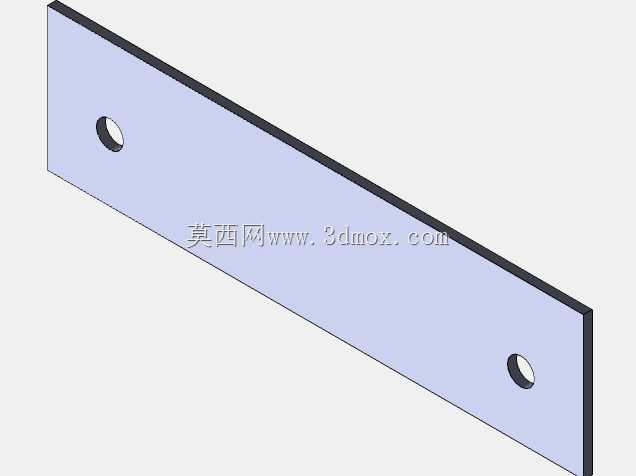

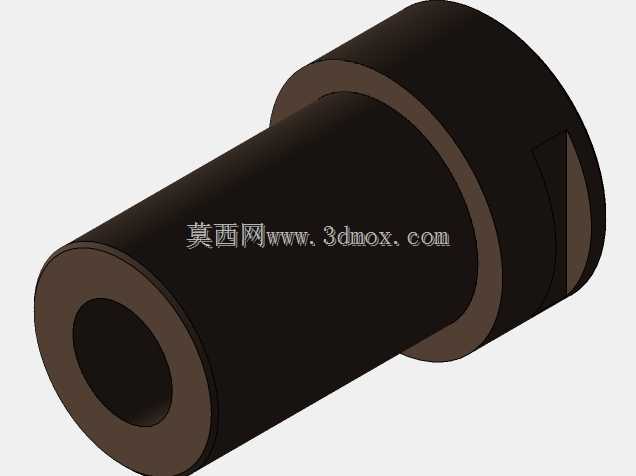

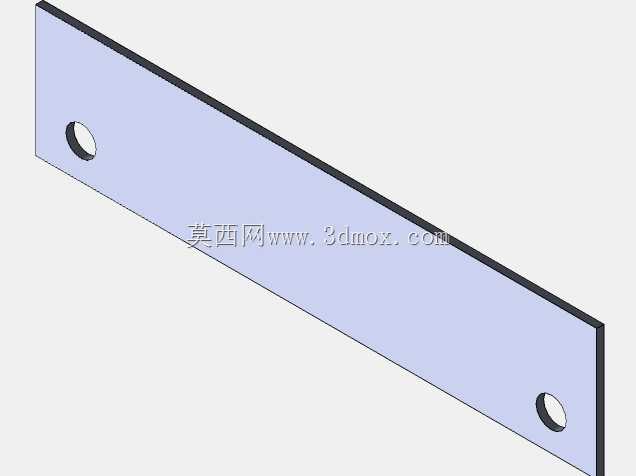

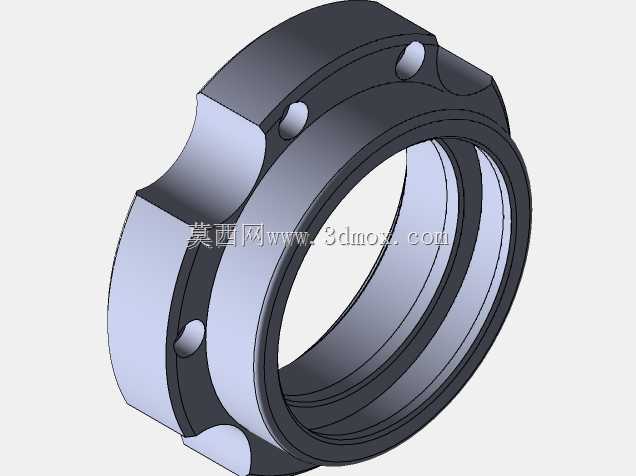

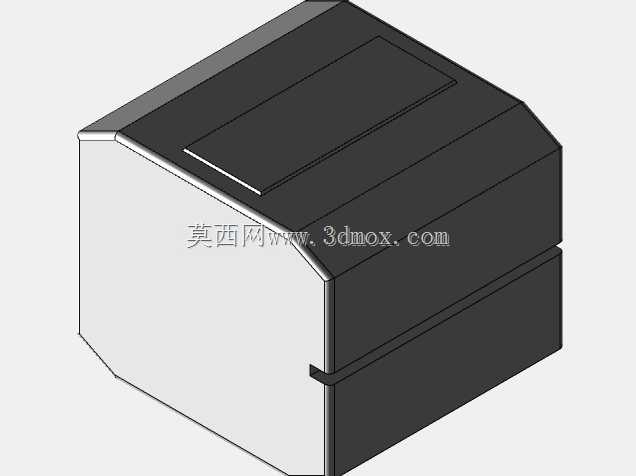

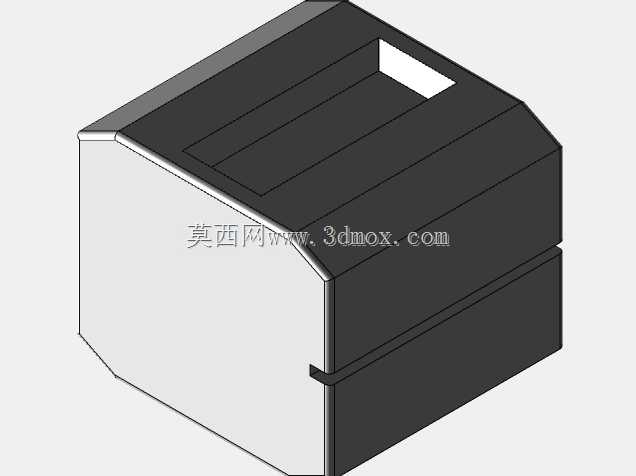

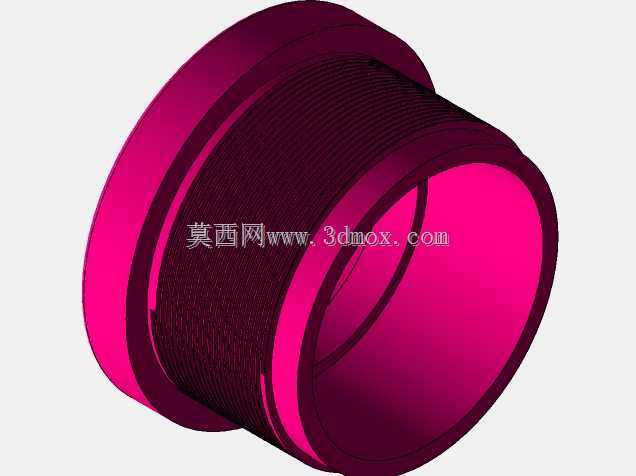

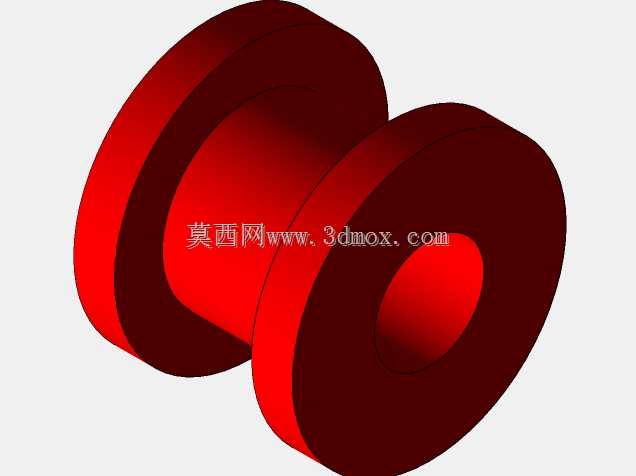

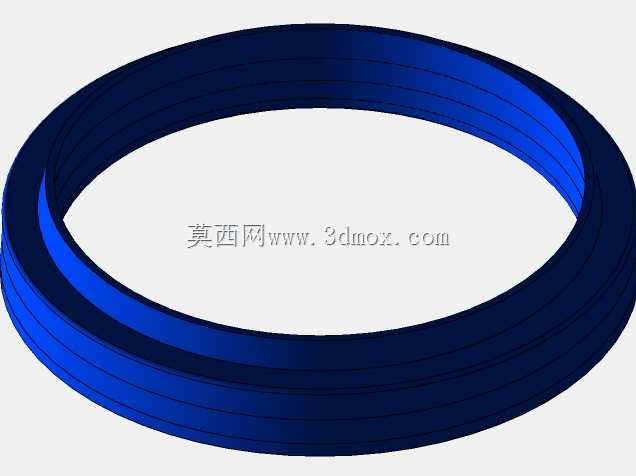

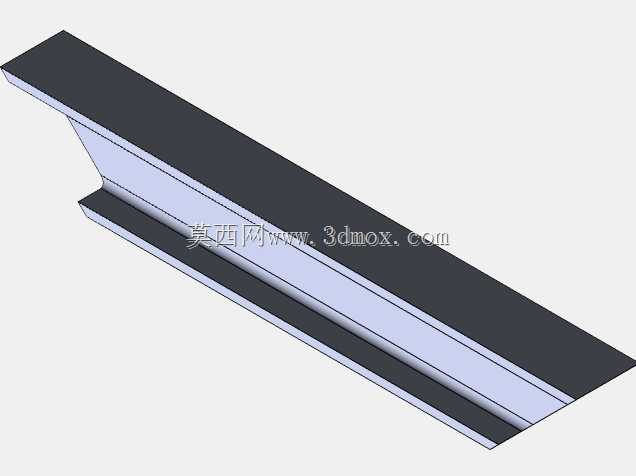

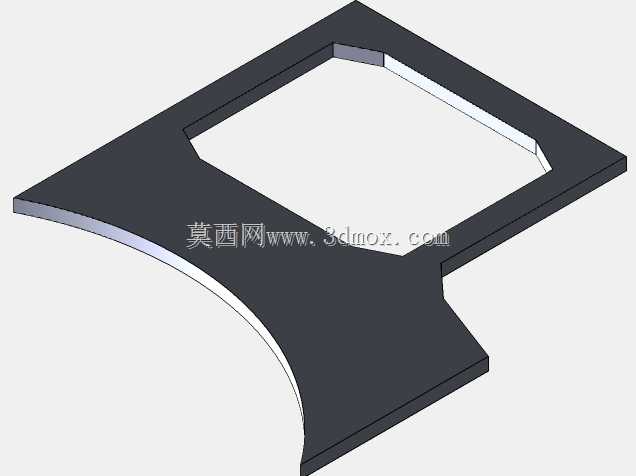

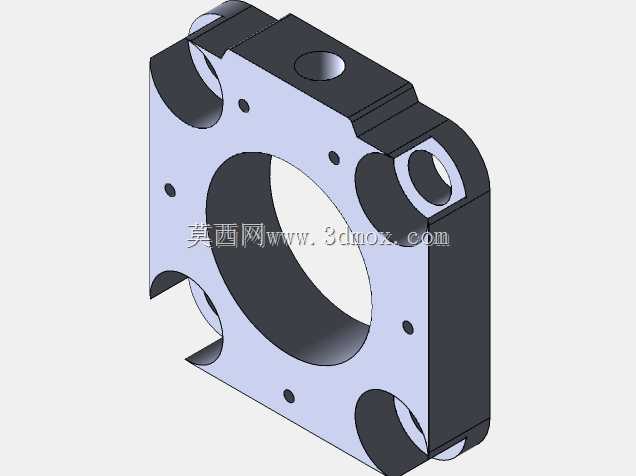

　　建模过程中所有结构件都做了等比例还原，型钢机架的焊接拼缝、导轨安装基准面、电机法兰连接位、检测开关的安装支架都完整呈现，结构工程师可以直接在这个方案基础上调整跨距、高度参数，匹配不同厂区的车间层高、托盘规格和箱体尺寸，也可以根据产线节拍需求，把单抓取工位升级为双箱同时抓取，把每小时码箱产能从六百箱提升到一千箱以上。机架的斜撑布局采用三角形加强结构，在立柱和横梁的连接节点处加焊加强筋，抵消小车高速启停带来的横向倾覆力矩，即使长时间满负载运行，机架的形变量也能控制在允许范围内，不会因为机架晃动导致码垛位置偏移。
