吨袋大袋粉体物料自动灌装包装机组

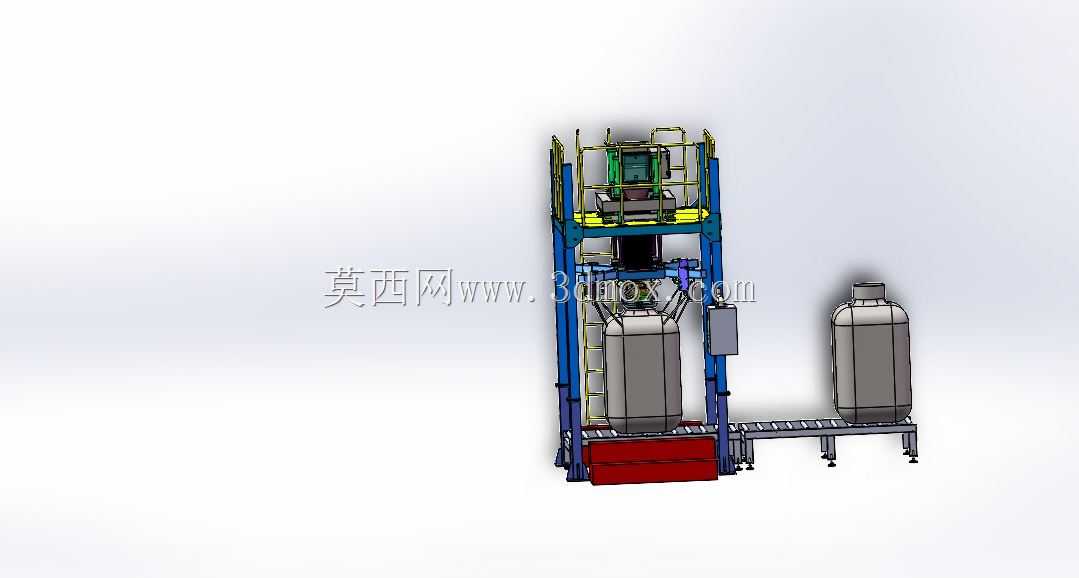

　　这套三维结构对应的是散状物料吨袋灌装工位的成套包装设备，面向化工粉料、粮食颗粒、矿粉、塑料粒子等需要以集装大袋完成计量包装的产线场景，替代人工套袋、人工称重、人工封口搬运的粗放作业模式。整机采用立式高位灌装布局，主体机架为多层方管焊接框架结构，框架上层预留检修操作平台，周边配置安全防护栏杆与爬梯通道，方便操作人员进入高位区域完成夹袋机构维护、除尘管路检修与给料装置调校。

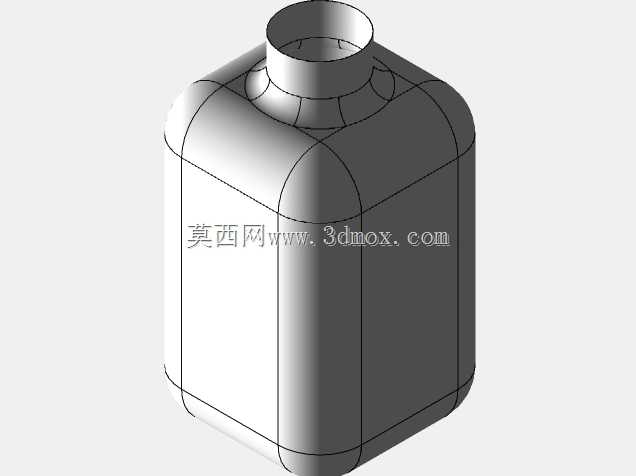

　　从现场布置逻辑来看，设备核心灌装塔架居中设置，塔架底部为吨袋承载工位，空吨袋由叉车或者托盘输送线送入工位后，袋口吊挂机构将吨袋四个吊带挂接在承重挂钩上，袋口对准灌装下料嘴，升降式夹袋装置下行压紧袋口，避免灌装过程中粉体外泄、粉尘飞扬。灌装完成后的重袋通过侧边辊筒输送线向外输出，直接对接下游封口、复检、码垛工序，图中旁侧独立放置的罐体结构可作为缓存料仓或者成品暂存容器参考，输送段采用支腿可调的辊道结构，支腿底部配置可调脚杯，可适配车间地面不平的安装工况，输送面高度与吨袋托盘底部标高保持一致，保证满袋移出时无卡滞、无跌落冲击。

　　功能设计上，该机组整合了快慢两级给料逻辑，粗给料阶段大流量快速落料提升灌装效率，接近设定重量时自动切换为细流补料，保证每袋计量精度控制在工艺允许偏差范围内；机架侧部挂载的电气控制箱集中布置称重仪表、控制按钮与气动阀组，夹袋、松袋、挂钩解锁动作均可通过气动执行元件完成，操作人员仅需在工位完成套袋、挂带操作，无需人工托举沉重袋体。针对粉体灌装容易溢尘的痛点，下料嘴周边可配套负压除尘接口，灌装时在袋口形成微负压，将上扬粉尘抽送至除尘系统，改善车间作业环境。

　　结构建模过程中，机架主体采用型钢拼接的框架式受力设计，四根主立柱承担满袋吨包的全部垂向载荷，上层平台横梁同时承载给料装置、称重模块的重量，框架斜向支撑布置在受侧向力较大的位置，避免高速落料冲击时机架出现晃动。安装边界方面，整套设备竖向高度需要满足吨袋完全吊起后袋底距离地面留有托盘进出空间，横向宽度要覆盖操作平台与侧边控制箱的外伸尺寸，设备就位时需在地面预设预埋钢板或者承重地基，对应机架支脚位置做固定，防止灌装动载荷导致设备位移；前端输送线长度可根据车间产线排布延伸，对接AGV或者叉车转运通道，设备周边需预留至少单人通行的维护间距，高位平台侧方留出爬梯安装空间，整体结构完全按照实际工厂吨袋包装工位的作业流程搭建，各运动部件、管路走线、安全防护位置均还原真实设备的装配关系，可作为散料包装产线规划、非标包装设备设计的参考结构。
