内燃机用带功能结构活塞实体设计

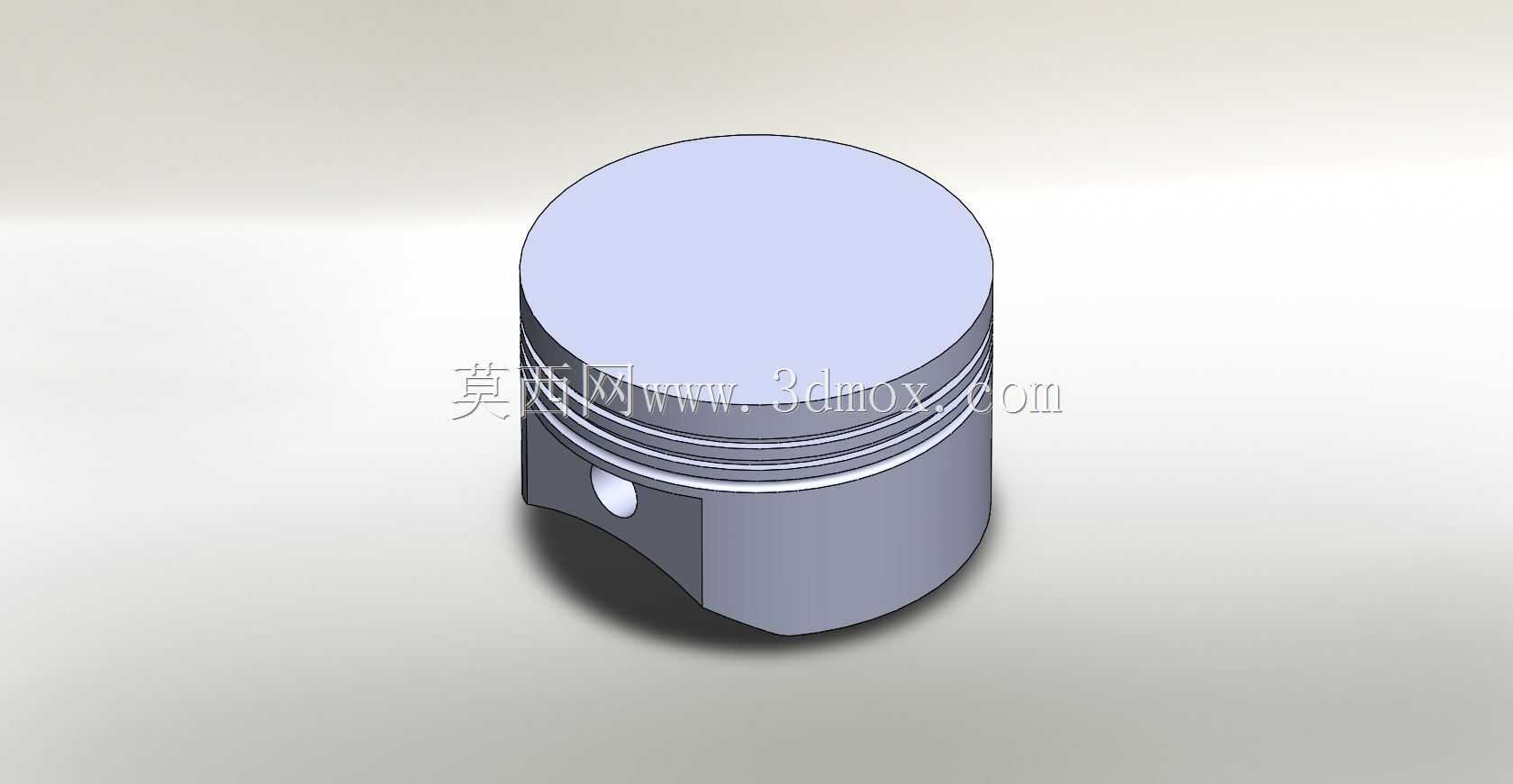

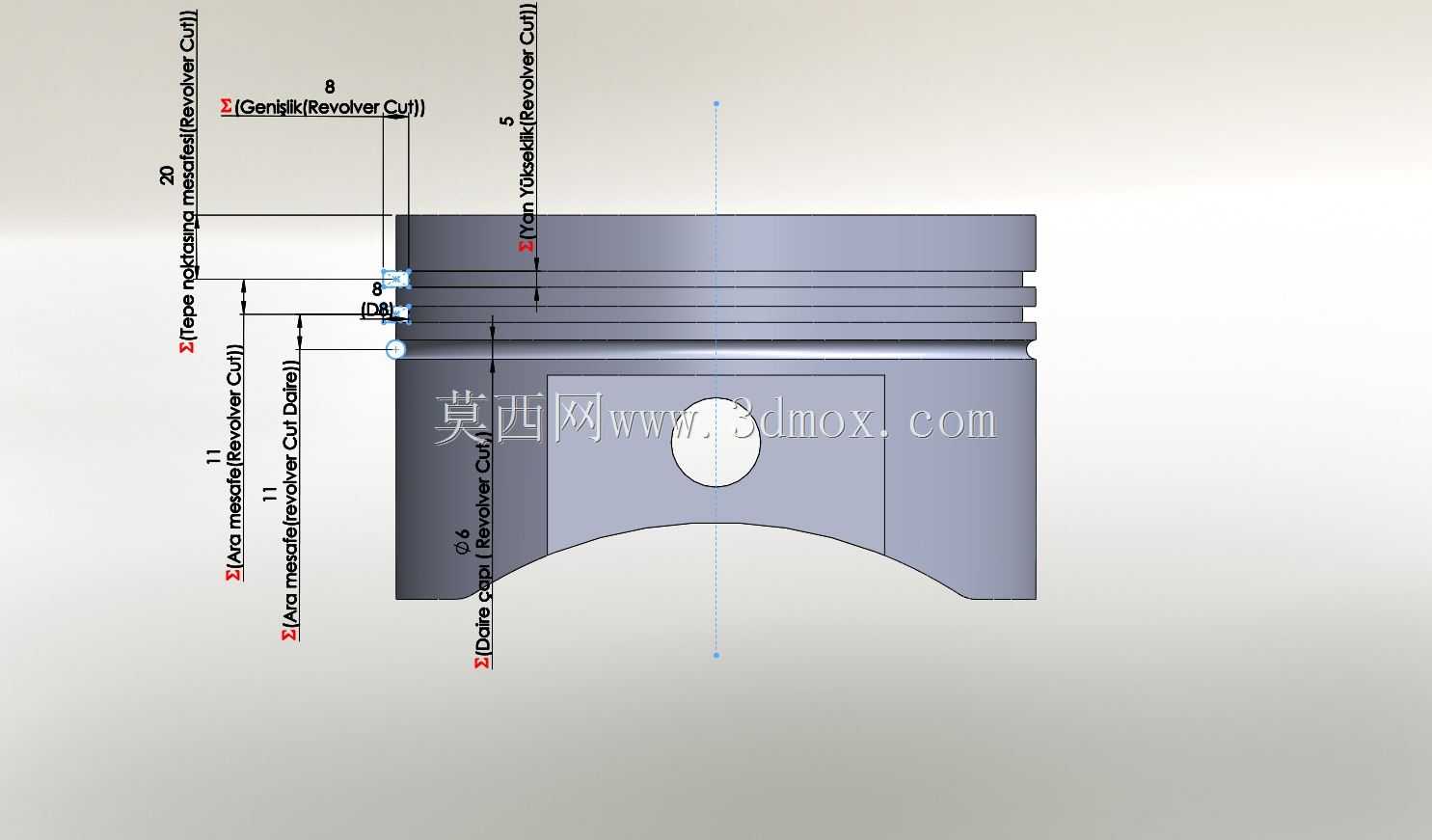

　　在往复式内燃机的动力输出链路里，活塞是直接承接燃烧做功压力、将燃气热能转化为机械往复动能的核心部件，这套带功能结构的活塞设计，完全围绕实际工况下的受力、密封、散热、连接需求展开，没有冗余的装饰性结构，所有几何特征都对应明确的工程作用。先看安装边界的尺寸控制，活塞整体轴向总长度20mm，头部环带区域距离顶面8mm的区间内，布置了多道环槽结构，每道环槽的宽度、深度都经过匹配，用来安装气环与油环：气环负责密封燃烧室与曲轴箱之间的间隙，避免高温高压燃气窜入曲轴箱稀释润滑油，油环则负责刮除气缸壁上多余的机油，防止机油窜入燃烧室参与燃烧造成积碳。环槽下方的销座区域，活塞销孔直径为6mm，销孔中心距离活塞顶面的距离为11mm，

　　这个尺寸直接决定了活塞的压缩高度，是匹配对应排量内燃机时必须严格控制的安装参数，一旦压缩高度出现偏差，会直接导致发动机压缩比偏离设计值，出现动力不足或者爆震的问题。活塞裙部的型线没有采用简单的直筒结构，而是做了适配热膨胀的弧形退让设计，因为发动机工作时活塞头部温度远高于裙部，热膨胀量更大，裙部的弧形轮廓既可以保证活塞在气缸内往复运动时的导向稳定性，又能避免热态下活塞膨胀卡滞在气缸内壁，同时裙部的受力面做了对应侧推力的承载优化，在活塞换向时可以平稳贴合气缸壁，减少敲击异响与磨损。从设计思路上看，这个活塞没有采用复杂的异型燃烧室结构，顶面为平面设计，更适配小排量通用汽油机的使用场景，这类小排量动力常应用在小型发电机组、园林机械、

　　迷你摩托这类设备上，工况转速区间偏高，负荷相对稳定，平面顶面的活塞加工难度低，热传导路径短，能快速将顶面承接的燃烧热量通过活塞环传递到气缸壁散出。销座位置的加强结构直接和活塞头部的承力区域连为一体，做功瞬间燃气施加在活塞顶面的数兆帕压力，会通过顶面传递到销座，再通过活塞销传递给连杆，一体化的加强筋结构可以避免销座在高频交变载荷下出现开裂，同时控制活塞整体重量在较低水平，减少往复运动的惯性力，降低发动机运转时的振动。实际应用中，这类小尺寸活塞的环槽加工精度要求很高，环槽的侧面平面度、槽宽公差必须控制在丝级，否则会出现活塞环卡滞、密封失效的问题；销孔的同轴度也有严格要求，若两侧销孔不同轴，会导致活塞销装配后出现偏磨，

　　甚至出现活塞销窜出刮伤气缸壁的故障。裙部的弧形轮廓在建模时采用回转切除的方式生成，完全匹配活塞热态下的变形规律，冷态装配时裙部和气缸壁之间保留合理的配合间隙，热态下膨胀后间隙处于最优区间，既能保证密封，又不会出现拉缸故障。和普通仅做外形的活塞模型不同，这个结构完整覆盖了活塞所有核心功能特征，从环槽的密封功能、销孔的连接传力功能，到裙部的导向承载功能，都做了符合工程实际的结构还原，没有省略任何影响实际装配与功能的细节，不管是用来做机构运动仿真，验证曲柄连杆机构的运动干涉，还是做小型内燃机的方案选型参考，都能直接对应实际生产的结构逻辑，不需要再做额外的特征补全。建模过程中所有尺寸都从实际装配需求反向推导：比如环槽距离顶面的位置，要保证活塞在上止点时，所有活塞环都不会超出气缸套的上端面，避免活塞环卡滞在气缸台肩位置；销孔的位置要保证活塞在下止点时，裙部下端不会碰撞曲轴平衡块，预留足够的运动安全间隙；活塞头部的直径略小于裙部直径，适配头部更高的热膨胀量，这些细节都是实际工程设计中必须反复校核的点，在这个模型的结构里都得到了体现。
