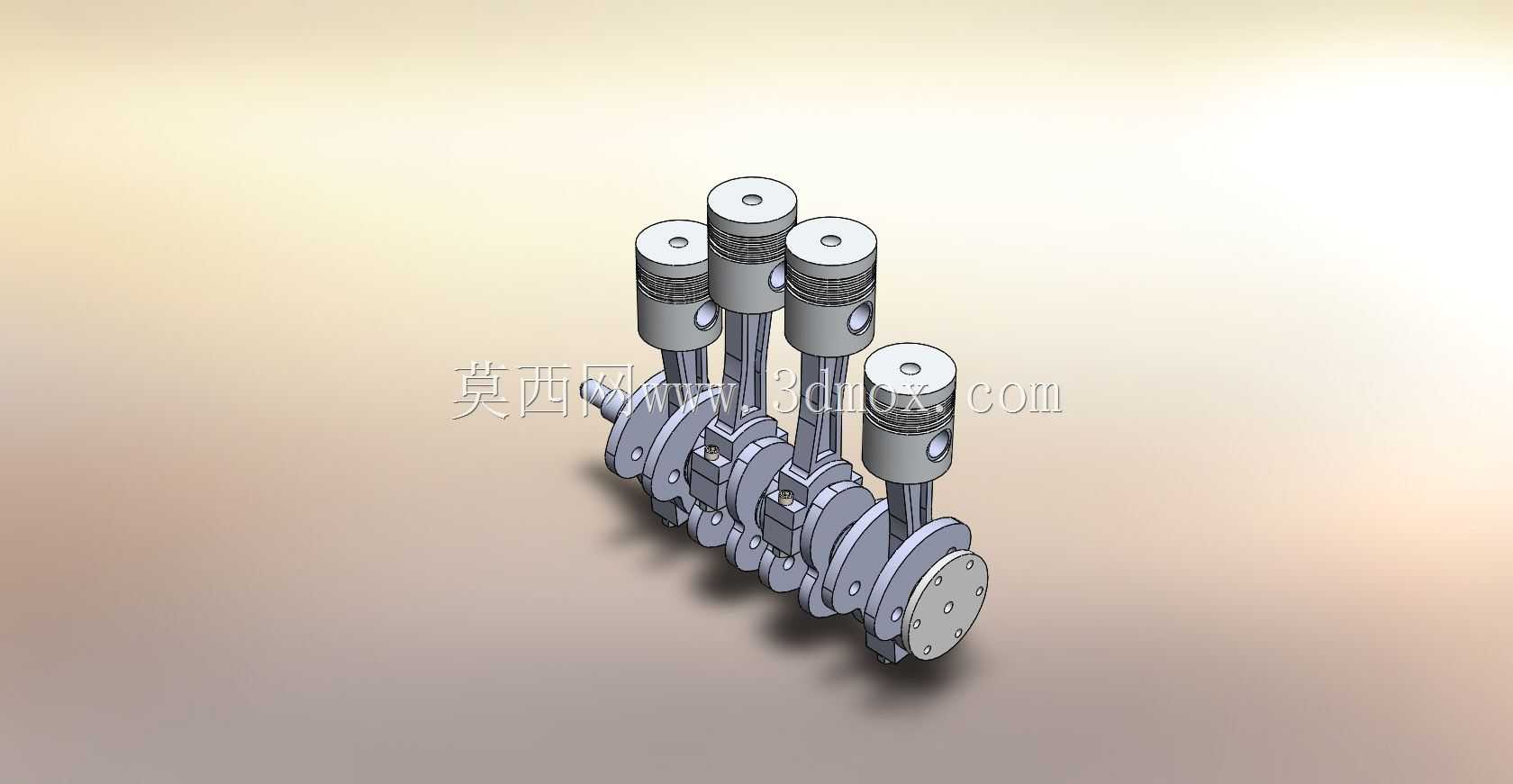

直列四缸内燃机曲柄活塞机构结构展示

　　这套直列四缸动力核心的结构模型，完整还原了往复式内燃机核心做功单元的装配关系，在乘用车动力总成研发、小型通用动力设备配套、教学实训教具开发等场景中，都能作为结构验证、方案演示的核心参考载体。从实际工况适配来看，该结构覆盖了1.0L-2.5L排量区间自然吸气机型的核心布局逻辑，四个气缸沿曲轴轴向等距排布，相邻缸做功间隔角保持180度曲轴转角，能保证动力输出的平顺性，避免三缸机型固有的一阶往复惯性力矩不平衡问题，是当前民用燃油动力领域应用最广泛的气缸布局形式。

　　设计层面优先考虑了运动干涉的规避，活塞裙部与气缸壁的配合间隙按照热态工况预留了合理膨胀量，活塞销采用全浮式装配结构，既可以在连杆小头衬套内转动，也能在活塞销座孔内缓慢回转，能有效降低配合面的偏磨风险，延长核心部件的使用寿命。曲轴采用全支撑结构设计，每个曲柄臂两侧都设置主轴颈支撑，对应缸体上的主轴承座安装位，能大幅降低高转速下曲轴的挠曲变形量，曲拐的排布顺序按照1-3-4-2的做功顺序做了角度配平，平衡块的外形轮廓经过重心校准，能抵消大部分旋转运动产生的离心惯性力，减少整机运转时的振动传递。

　　从安装边界来看，整套机构的轴向尺寸适配横置前驱、纵置后驱等不同动力布置形式，曲轴前端的带轮安装位、后端的飞轮连接法兰都保留了标准接口尺寸，能直接匹配前端轮系、离合器总成等外围部件的安装需求。连杆大头采用剖分式结构，连杆盖通过两个高强度螺栓与杆身定位连接，轴瓦安装槽的定位凸台结构清晰，方便装配时的对位校准，避免轴瓦在运转过程中出现转动、移位的问题。活塞顶部的燃烧室凹坑结构按照平顶活塞设计，适配楔形燃烧室的缸盖结构，气环、油环的环槽位置预留了标准的环高尺寸，能直接匹配量产机型的活塞环配件，油环的回油孔结构也做了还原，能直观展示润滑油从缸壁回流到油底壳的路径。

　　在实际工程应用中，这套结构的三维数模可以直接用于运动仿真分析，通过给曲轴施加额定转速驱动，能直观观测活塞在不同曲轴转角下的位置变化、连杆的摆动角度范围，验证活塞在上止点、下止点位置时是否会与气门、缸盖等部件发生运动干涉，也能通过动力学仿真模块计算不同转速下各运动副的受力情况，为连杆、曲轴的强度校核提供载荷输入参数。对于职业院校的实训教学场景，该模型能拆解展示每个部件的装配关系，帮助学员理解四冲程内燃机进气、压缩、做功、排气四个行程中，曲柄连杆机构如何将活塞的直线往复运动转化为曲轴的旋转运动，清晰展示动力传递的完整路径。

　　结构细节上，曲轴后端的油封安装轴颈、前端的正时齿轮安装位都做了结构还原，活塞销座孔内侧的卡环槽结构清晰，能直观展示活塞销的轴向限位方式，避免活塞销在运转过程中轴向窜动刮伤气缸壁。每个曲柄臂上的平衡块都按照等重心原则设计，重量分布经过配平，能在曲轴高速旋转时抵消活塞往复运动产生的一阶惯性力，降低整机的振动噪声水平。整套机构的配合公差都按照量产机型的设计要求做了预留，活塞与缸壁的间隙、连杆大头与曲柄销的配合间隙、主轴颈与主轴承的配合间隙都符合民用内燃机的设计规范，能直接作为同类型机型改型设计的基础参考框架，减少前期结构设计的重复工作量。
