起重设备用闭式齿轮传动箱结构设计

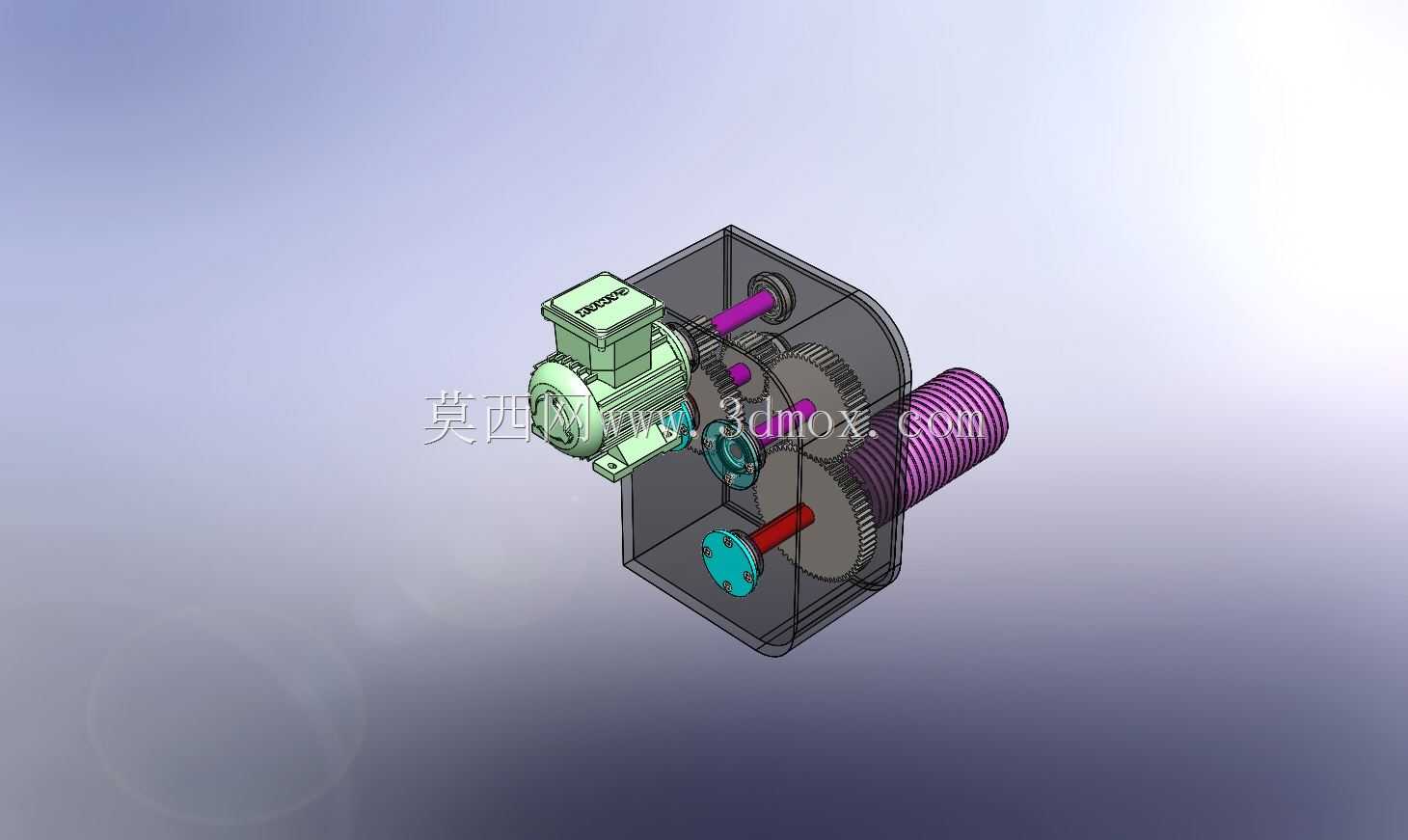

　　在车间桥式起重、港口门座起重、工程卷扬提升这类重载间歇作业场景里，传动系统的可靠性直接决定了作业安全与设备寿命，这套齿轮传动箱正是针对这类起重作业的工况特点完成的结构设计。从实际使用场景来看，起重作业的载荷特性非常明确：启动瞬间会产生数倍于额定载荷的冲击，作业过程中载荷方向随吊重位置变化存在波动，同时还要满足低速大扭矩输出、高速端平稳运行的要求，因此整个传动链的布局没有采用常规同轴减速的方案，而是选择了平行轴多级齿轮啮合的结构，输入轴端直接对接驱动电机，通过不同齿数比的齿轮组逐级降速增扭，最终将动力传递到卷筒连接轴，直接驱动收卷机构完成吊重的升降动作。

　　设计过程中首先考虑的是安装边界的适配性，整个箱体采用剖分式结构设计，上下箱体通过定位销与紧固螺栓完成合箱定位，既保证了传动部件的装配便利性，也能在后期维护时快速开盖检查齿轮啮合、轴承磨损情况，不需要将整个传动箱从安装基座上完全拆解。输入轴的伸出端做了密封结构预留，适配标准法兰安装的驱动电机，电机安装面与箱体端面的配合公差按照h7级精度控制，保证电机轴与传动输入轴的同轴度，避免偏载造成的轴承早期磨损。输出轴端的尺寸匹配常用起重卷筒的安装接口，轴端预留了键槽与法兰连接位，不需要额外做转接结构就能直接和卷筒组件对接，减少了现场安装的调整工作量。

　　从内部传动结构来看，各级齿轮的参数选择完全匹配起重作业的载荷特性，低速级大齿轮采用宽齿设计，增大啮合接触面积，分散重载下的齿面接触应力，避免长期重载作业出现齿面点蚀、断齿问题；高速级齿轮则做了齿向修形处理，抵消轴系受载变形带来的啮合偏载，降低高速运转时的振动与噪音。所有传动轴的支撑位都配置了圆锥滚子轴承，能够同时承受径向载荷与吊重带来的轴向窜动力，轴承位的润滑采用箱体油池飞溅润滑方式，箱体内腔预留了合理的油位高度，保证齿轮运转时能将润滑油带到各个啮合面与轴承位，不需要额外配置强制润滑系统，简化了日常维护的流程。箱体外侧还预留了油位观察、放油、透气的结构接口，透气塞能够平衡箱体内外的气压差，避免长期运转油温升高造成箱体内压过大，出现密封件渗漏油的问题。

　　在外形尺寸的控制上，整个传动箱的轮廓尺寸充分考虑了起重设备的安装空间限制，箱体底部的安装基座按照标准起重小车的安装孔位做了布局设计，安装螺栓的间距、孔径都适配通用起重设备的安装基座尺寸，不需要对原有设备的安装架做二次加工就能完成替换安装。箱体的加强筋布局沿着受力方向布置，在轴承座、安装脚这些受力集中的位置做了局部壁厚加厚处理，既控制了整个箱体的整体重量，又保证了重载下的结构刚度，避免箱体受载变形影响齿轮的正常啮合间隙。输入端电机的安装位置做了偏心布局，避开了卷筒组件的安装空间，让整个传动单元的结构更加紧凑，减少了在起重小车上的占用空间，给钢丝绳排布、限位装置安装留出了足够的操作余量。

　　从实际功能实现的角度，这套传动箱的传动比设置完全匹配常用起重设备的升降速度要求，高速端电机输入额定转速下，输出轴的转速能够控制在合理的卷筒作业转速区间，既保证了空钩升降的作业效率，又能满足重载吊重时的低速平稳性要求。整个传动链的反向自锁特性通过齿轮啮合的参数搭配做了优化，配合驱动端的制动装置，能够在吊重悬停时避免出现溜钩问题，保障作业过程的安全性。箱体的密封结构采用接触式密封圈与回油槽结合的设计，在轴伸端、箱体合箱面这些容易渗漏的位置都做了密封处理，适应起重作业现场多粉尘、温差大的工作环境，减少润滑油泄漏造成的维护问题。
