工业散料存储用锥形料仓结构

　　这类锥形料仓在散料处理生产线中属于衔接上下游工序的核心中转存储单元，常见于煤炭分选、矿山骨料加工、建材原料制备这类需要连续供料的生产场景，上游通常对接带式输送机、斗式提升机的落料端，下游衔接振动给料机、定量给料秤这类出料设备，承担缓冲来料波动、稳定下游供料节奏的作用，避免上游来料不均导致下游设备出现空载或者过载堵料的问题。

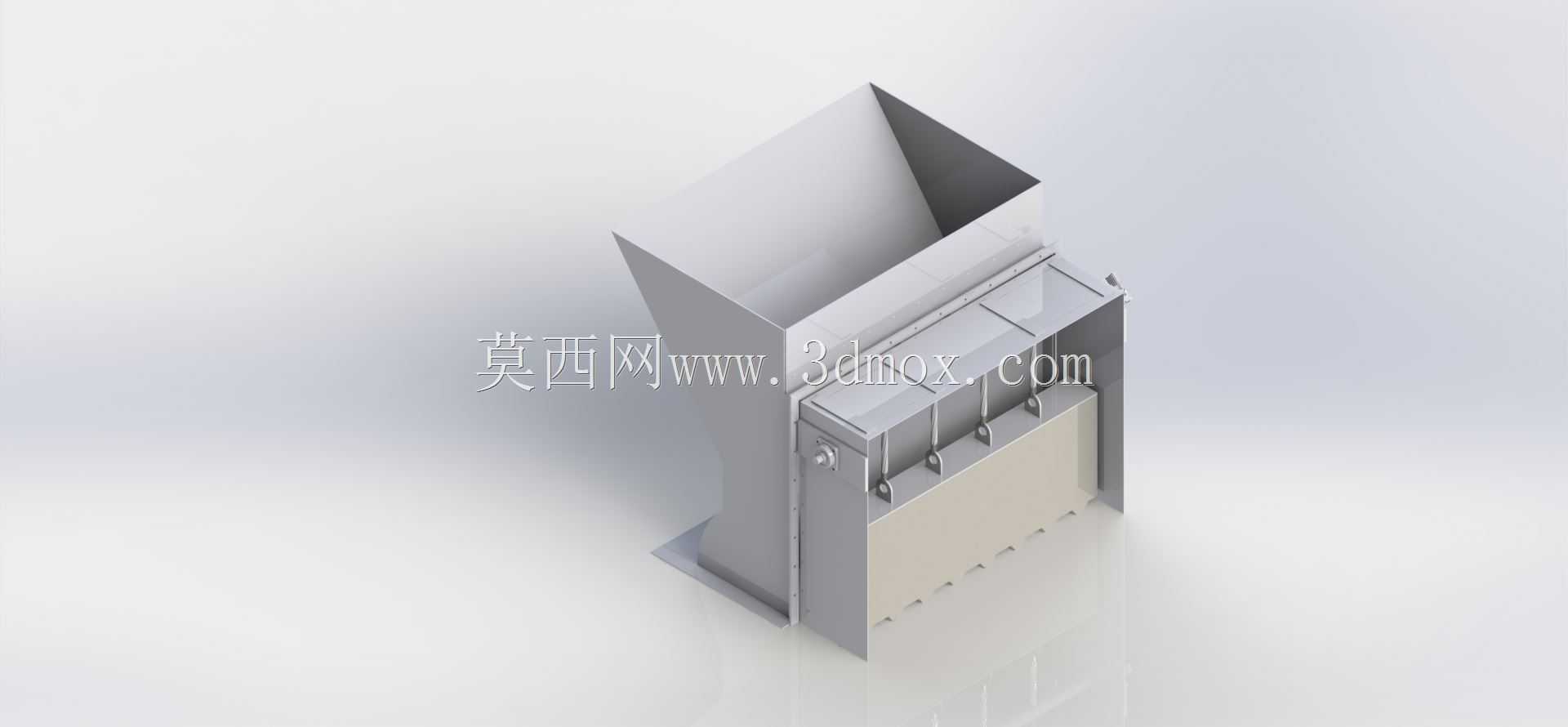

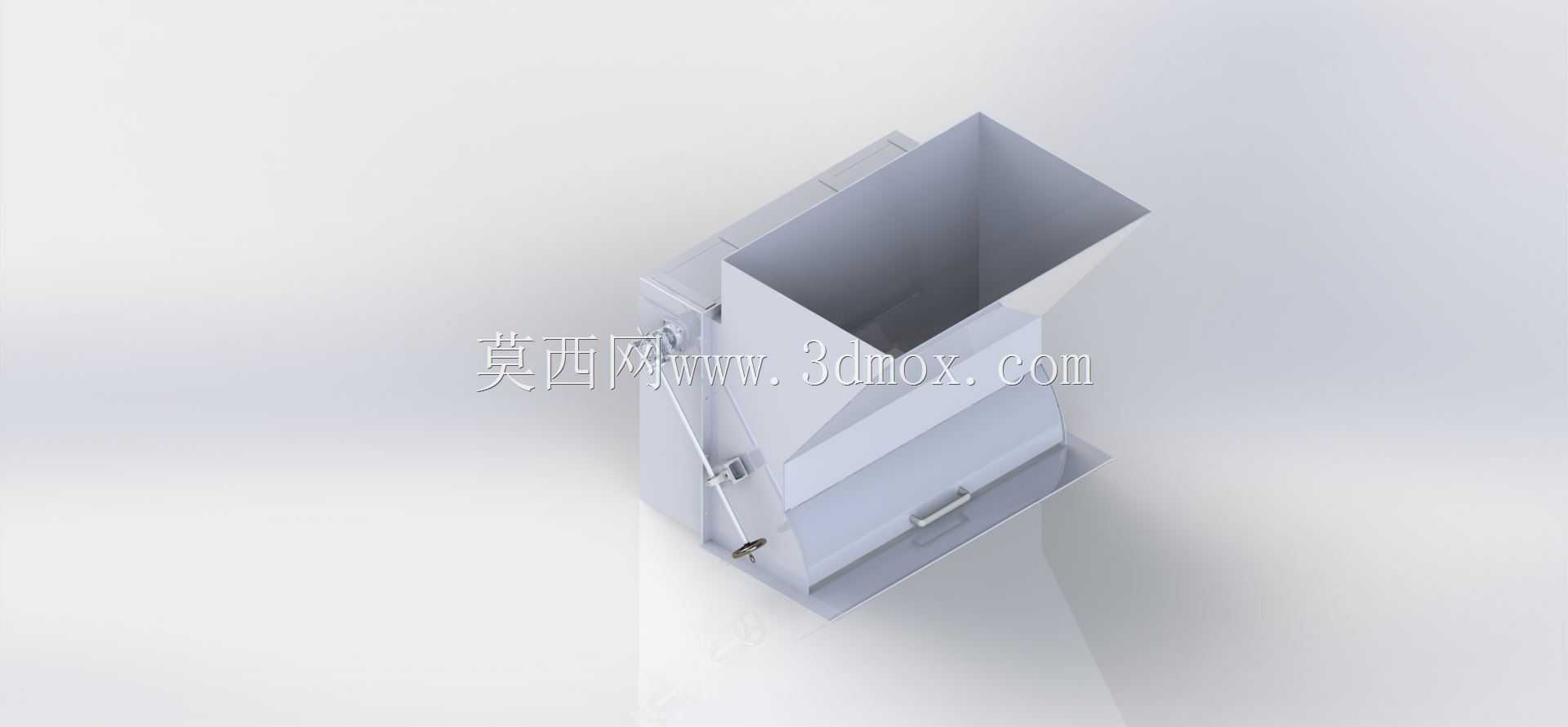

　　从结构设计逻辑来看，上部采用方形直筒段的设计，主要是为了匹配上游落料点的排布，方形截面在对接多股来料的时候，不需要额外做变径接料溜槽，能减少落料过程中的物料偏析问题，同时直筒段可以提供足够的静态存储容积，满足生产线短时间停机时的缓存需求，避免上游设备频繁启停带来的能耗与设备损耗。下部的锥形收缩段是整个料仓设计的核心，锥角的选取完全匹配存储物料的安息角参数，针对煤炭、粘土、石灰石这类不同散料的流动特性，锥段内壁的倾斜角度要大于物料的滑动摩擦角，避免物料在锥段挂壁、结拱，保证物料能够依靠自重顺利从出料口排出，不会出现堵料断流的生产事故。

　　在功能特性上，料仓侧壁设置的检修快开门结构，是为了在出现大块物料卡堵、或者物料粘结挂壁的时候，运维人员可以快速进入仓内清理，不需要拆解整体仓体结构，大幅缩短故障停机的处理时间。仓体外部的加强筋排布，是根据满仓状态下的物料侧压力计算结果布置的，直筒段的加强筋间距更大，锥段因为物料压力随深度增加，加强筋的排布更密，同时在锥段和直筒段的衔接位置做了一圈环形加强结构，避免满仓荷载下焊缝位置出现应力开裂。出料口的法兰接口采用标准方形法兰设计，可以直接匹配市面上主流的振动给料设备接口，不需要现场额外改制法兰，降低现场安装的适配成本。

　　从安装边界的角度考量，这类料仓的上部直筒段外沿预留了安装支耳的连接孔位，安装时可以直接将支耳焊接在车间的钢结构平台梁上，支耳的承重荷载按照满仓物料重量加上仓体自重的1.5倍安全系数设计，避免长期荷载下出现结构变形。料仓整体的高度设计需要匹配上下游设备的高差要求，直筒段的高度决定了有效存储容积，锥段的高度则要保证出料口的位置能够和下游给料设备的入料口精准对接，同时预留出足够的设备检修空间，方便后期给料设备的维护更换。仓体顶部的开口尺寸要覆盖上游落料点的落料范围，避免落料过程中物料撒漏到仓外，同时顶部可以根据需求加装防尘盖板或者除尘接口，对接车间的除尘系统，减少落料过程中的粉尘外溢，满足生产现场的环保要求。

　　在实际生产应用中，这类料仓的结构设计还要考虑物料的磨损特性，针对煤炭、矿石这类磨琢性较强的物料，锥段内壁可以额外加装耐磨衬板，延长仓体的使用寿命，衬板采用沉头螺栓固定，后期磨损后可以快速更换，不需要整体更换仓体。针对容易粘结的粘土类物料，锥段外壁还可以预留振动器的安装位置，在出现物料粘结堵料的时候，通过外部振动破除结拱，保证物料顺畅流出。整个仓体的焊接采用连续满焊工艺，避免出现焊缝漏料的问题，所有外露的棱角都做了倒角处理，避免安装运维过程中出现磕碰划伤的安全隐患。
