带轴段一体式实心锥齿轮传动结构

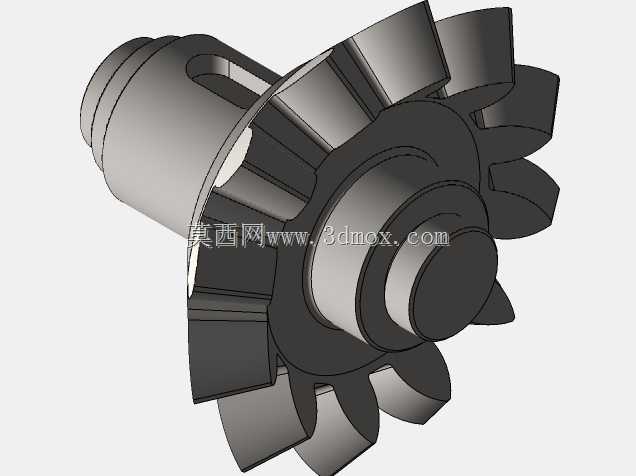

　　这款一体式带轴实心锥齿轮，主要用于相交轴之间的旋转动力传递，常见于小型动力机具、园林设备、小型输送装置的转角传动工位，能在空间受限的安装场景下完成90度方向的动力换向，不需要额外搭配联轴器连接齿轮与传动轴，减少了装配环节的累计误差。从结构设计来看，齿轮部分采用等径锥齿廓设计，齿顶与齿根的锥度匹配标准直齿锥齿轮的啮合参数，齿面没有做减重镂空，整体实心结构能承受更高的冲击载荷，在频繁正反转、瞬时过载的工况下不容易出现齿根断裂的问题。集成的轴段做了阶梯式设计，靠近齿根的位置轴径最大，能承担齿轮啮合时产生的径向力与轴向力，向外延伸的轴段依次预留了轴承安装位、传动件连接位，轴端的倒角处理方便装配时轴承、带轮或者链轮的导入，

　　不会刮伤配合件的内孔表面。设计过程中优先考虑了装配的同轴度要求，齿轮与轴段为一体化结构，不存在分体式齿轮与轴键连接带来的间隙问题，传动过程中不会出现回程误差，对于需要精准传动比的小型传动系统来说，能有效降低传动噪音，提升动力传输的稳定性。齿部的参数设计匹配通用模数的配对锥齿轮，啮合重合度控制在1.2到1.5之间，既保证了传动的连续性，也不会因为重合度过大导致装配时齿面卡滞。安装边界方面，轴段的轴承位直径按照标准深沟球轴承的内孔尺寸设计，安装时只需要在箱体对应位置加工匹配的轴承座孔，用轴用挡圈就能完成轴向定位，不需要额外设计复杂的轴向锁紧结构；齿轮部分的最大外径控制在紧凑范围内，

　　齿顶圆到轴段中心线的垂直距离满足小空间箱体的内部避让要求，不会和箱体内壁、其他传动件发生运动干涉。实际使用场景中，这类实心锥齿轮常被用在小型耕耘机的动力输出转角位置，把发动机水平输出的动力转换为垂直方向传递给耕作部件，也会用在小型输送线的转角驱动单元，在不增加过多传动环节的前提下完成动力方向的转换，因为是实心一体化结构，日常维护不需要检查齿轮与轴的连接键是否松动，只需要定期补充齿面润滑脂就能保证长期稳定运行。齿根位置做了圆角过渡处理，避免应力集中，在承受瞬时冲击载荷的时候，应力不会集中在齿根与轴段的连接位置，大幅提升了零件的疲劳寿命。轴段上的连接位没有设计键槽的版本也适用于过盈配合的装配场景，针对不同的载荷需求，

　　可以选择键连接或者过盈连接的装配方式，适配不同扭矩等级的传动需求。在三维建模过程中，齿廓的生成严格按照锥齿轮的展成原理，每个齿的分度锥角、齿顶角、齿根角都保持一致，保证装配后配对齿轮的齿面接触斑点位于齿面中部，不会出现偏载导致的局部齿面过度磨损。整体结构没有多余的工艺凸台，除了齿面需要精加工之外，其余轴段表面按照常规传动件的精度要求加工，加工工艺性好，适合批量生产，不需要定制特殊的工装夹具就能完成车削、铣齿的全部加工工序。
