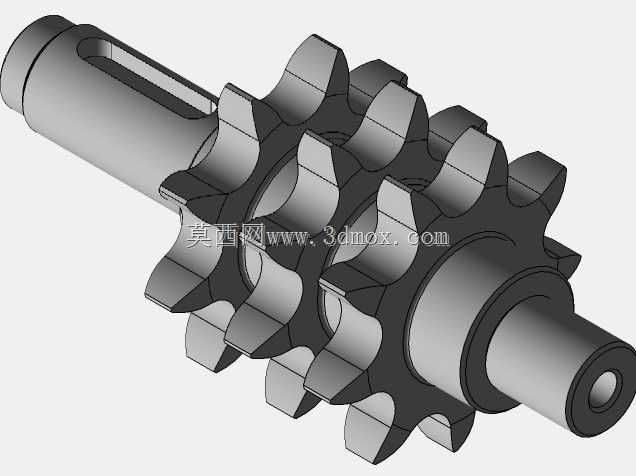

带轴双联实心链轮传动组件结构

　　这套带轴双联实心链轮结构，主要适配中小载荷的链式传动场景，常见于轻工输送线、小型农机进给机构、包装设备的动力传输链路中，相比单片链轮，双联排布的结构可以在单根轴上同时输出两路链传动动力，省去额外布置传动轴的空间，让整套传动链路的布局更紧凑。从实际使用场景来看，这类实心结构的链轮组件，更适合运行平稳、冲击载荷较小的工况，轮体整体采用实心切削加工的结构形式，没有辐条或者减重孔的设计，轮体刚性更强，在频繁正反转的传动场景下，不会出现辐条结构常见的应力集中变形问题，长期运行的轮齿形位精度保持性更好。

　　设计层面上，轴与链轮采用一体化的结构设计，省去了链轮与轴之间的键连接装配环节，避免了配合间隙带来的传动回差，整套组件的同轴度更容易保证，装配时只需要将轴两端的轴颈对应装入设备的轴承座内，再通过轴端的锁紧结构固定即可，装配工序比分体式链轮轴组更简便。轴的输入端加工有标准平键键槽，用来和动力输出端的联轴器或者带轮连接，传递输入扭矩，键槽的位置靠近轴的支撑端，能减少键连接部位的悬臂载荷，降低轴的弯曲变形量。

　　从安装边界来看，轴的两端轴颈直径统一，适配常用的深沟球轴承安装尺寸，轴肩位置做了圆角过渡处理，避免热处理和载荷作用下的应力集中，双联链轮的两个轮片齿形参数保持一致，对应同规格的传动链条，两个轮片之间的间距经过精确计算，保证两路链条运行时不会发生干涉，同时预留了足够的链条侧向摆动余量，避免链条运行中与轮片侧面发生摩擦磨损。轮齿的齿形采用标准三圆弧一直线链轮齿形，齿面经过硬化处理，耐磨性能更好，能承受链条啮合时的接触应力，减少长期运行后的齿面磨损量，延长组件的使用寿命。

　　在实际选型适配时，需要注意轴的总长度要匹配设备两侧轴承座的安装跨距，轴端的中心孔是加工时的工艺定位基准，也可以作为后期维护时的顶尖定位基准，方便检修时检测轴的径向跳动量。轮体的实心结构虽然重量比辐条式链轮稍大，但转动惯量更均匀，传动过程中的动平衡性能更好，在中低速运行场景下不会产生额外的振动，适合对传动平稳性有一定要求的设备。另外，轴的输出端做了内孔设计，既可以减轻轴端的多余重量，也可以作为润滑脂的加注通道，在定期维护时可以从轴端注入润滑脂，顺着轴内部的通道流到轴承安装位置，不用拆解设备就能完成轴承的润滑保养，降低后期维护的工作量。

　　这类双联实心链轮轴组件，在设计时充分考虑了加工工艺性，所有回转面都可以在普通车床上一次装夹完成粗加工，齿形部分可以用滚齿机一次装夹加工完成两个轮片的齿形，保证两个轮片的齿向位置精度，避免出现两个轮片齿位错位导致的链条卡滞问题。轴上的所有退刀槽、圆角尺寸都符合机械加工的工艺要求，没有加工死角，热处理时可以保证整体硬度均匀，不会出现局部硬度不足或者应力开裂的问题。在实际装配使用时，只需要保证两侧轴承座的同轴度误差在允许范围内，链轮的齿面与链条的对中偏差不超过允许值，就能保证整套传动组件长期稳定运行，不会出现链条跳齿、异常磨损的问题。
