固体燃料蒸汽系统灰渣排导槽结构

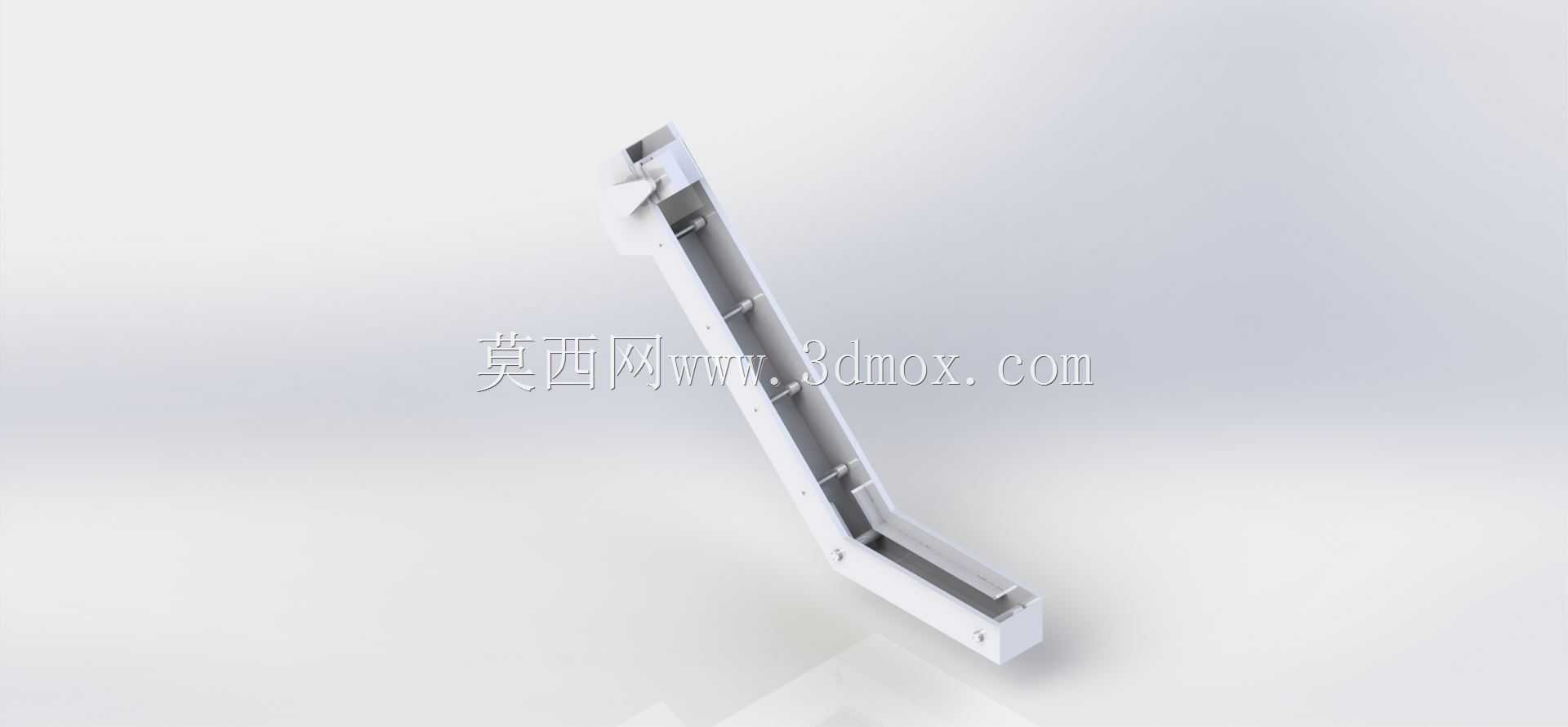

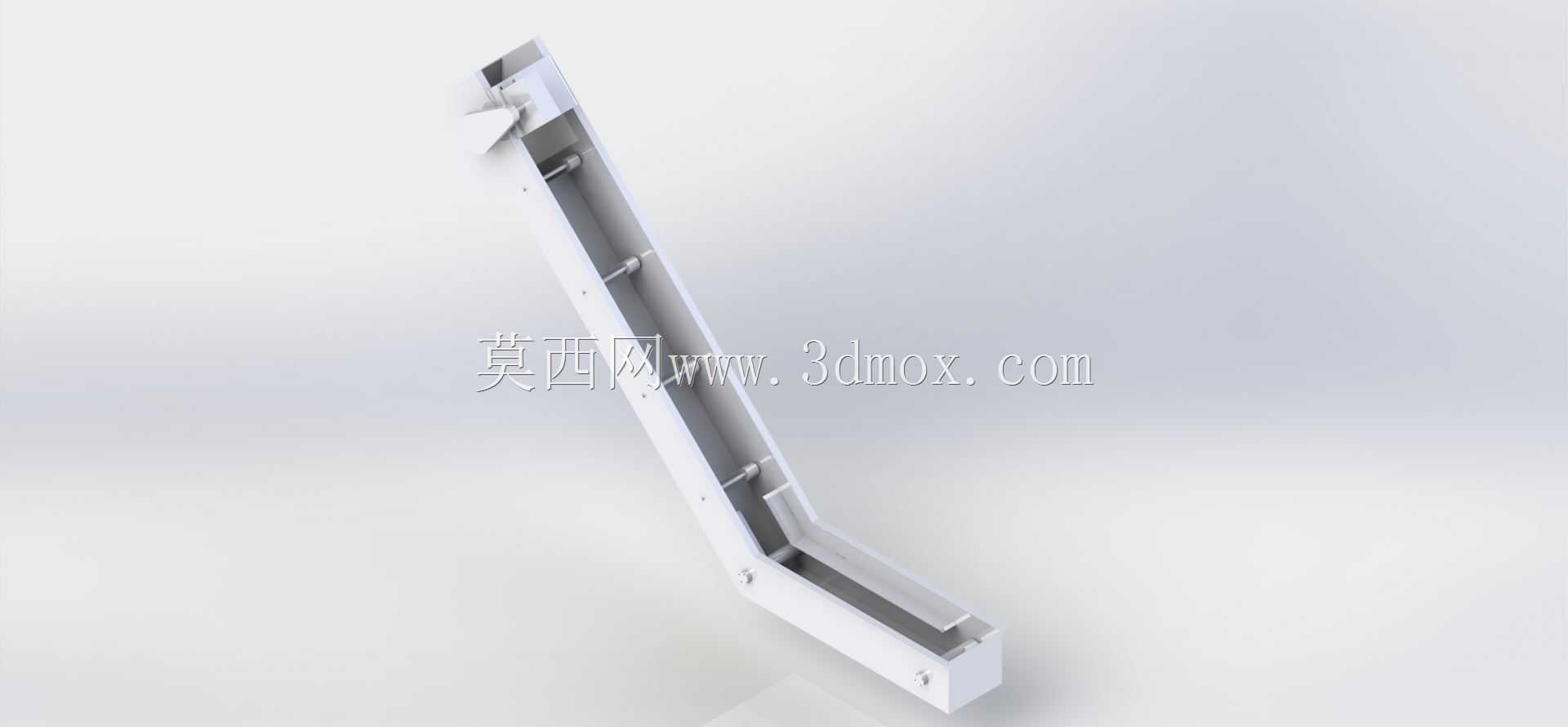

　　在固体燃料蒸汽发生系统的运行链路里，燃烧后残余灰渣的顺畅导出是维持系统连续稳定运行的关键环节，不少小型生物质、燃煤蒸汽发生装置在运行中出现的炉膛积渣、通风受阻、热效率骤降问题，追根溯源都和排渣段的结构设计缺陷有关。这套灰渣排导结构采用斜置长槽式布局，整体为折弯成型的薄壁槽体，槽身沿排渣方向设置连续的挡边结构，避免灰渣在滑落过程中从侧边撒漏，槽体内部沿长度方向均匀布置多组加强筋，既可以提升薄壁槽体的抗形变能力，抵消高温灰渣带来的热应力变形，也能对滑落的大块灰渣起到一定的破碎导流作用，避免大粒径渣块卡滞在槽道内。

　　从安装边界来看，槽体上端对接炉膛出渣口的位置做了平直的法兰贴合面，安装时可通过螺栓直接与炉膛落渣端的法兰面锁紧，贴合面预留密封垫安装槽，可填充耐高温密封材料避免炉膛漏风影响燃烧效率；槽体下端延伸至灰渣收集容器上方，末端做了斜切收口设计，让灰渣能够精准落入收集区域，不会出现散溅。槽身的倾斜角度经过反复校核，匹配固体燃料燃尽后灰渣的自然安息角，既不会因为角度过小导致灰渣滑落不畅堆积堵渣，也不会因为角度过大导致槽体整体占用过多竖向安装空间，适配多数小型立式、卧式固体燃料蒸汽发生装置的炉膛下部安装空间。

　　实际应用场景中，这套排导结构主要承接炉膛内燃料燃尽后下落的高温灰渣，将其从炉膛高温区域持续导排至外部收集位置，避免灰渣在炉膛底部堆积覆盖炉排，影响一次风的均匀穿透。设计过程中充分考虑了现场使用的复杂工况，槽体内壁做了光滑过渡处理，没有突兀的凸起或直角死角，减少灰渣挂壁的概率；槽身外侧设置的安装支耳位置经过重心核算，安装后槽体的受力均匀分布在各固定点，长期承受高温灰渣的重量载荷也不会出现焊缝开裂、槽体变形的问题。

　　不同于常规的直落式排渣口结构，这种带斜向导流的槽体结构还能起到一定的料封作用，槽道内始终留存的薄层灰渣可以阻断外部空气从排渣口倒灌入炉膛，避免炉膛温度出现不必要的波动，降低过量空气系数过高带来的热损失。针对不同燃料类型的灰渣特性，槽体的截面宽度、加强筋间距都可以做对应调整，比如燃用多灰分生物质燃料时可适当加宽槽体截面，加大加强筋的间距避免纤维状灰渣勾挂；燃用高硬度煤质燃料时可适当增加槽壁板材厚度，提升耐磨性能延长使用寿命。

　　在结构细节处理上，槽体各段的折弯圆角都做了放大处理，避免应力集中在折弯位置，长期冷热交替工况下出现焊缝撕裂的问题；所有焊接位置都做了连续满焊处理，打磨平整后不会出现夹渣、毛刺，既避免灰渣在焊缝位置堆积，也能提升槽体的整体结构强度。安装时不需要额外配置复杂的驱动机构，完全依靠灰渣自身重力实现滑落排渣，没有运动部件也就减少了故障点，日常维护只需要定期检查槽体内壁的磨损情况、清理偶尔卡滞的大块渣块即可，运维成本极低，非常适配小型分布式蒸汽供应站点、民用采暖锅炉、小型工业蒸汽供给设备的排渣需求，能够在不额外增加动力消耗的前提下，保障燃烧系统排渣环节的长期顺畅运行。
