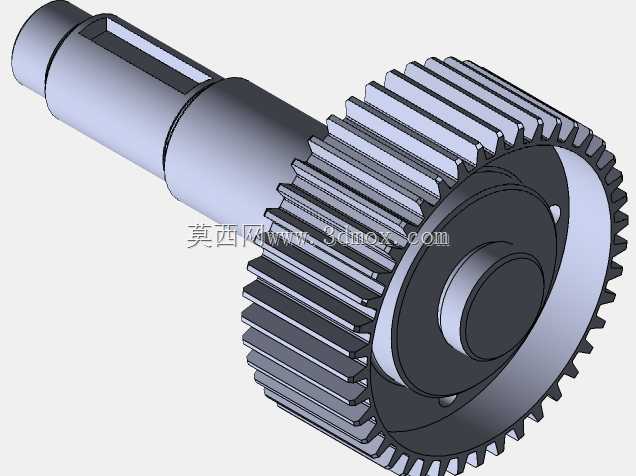

带轴一体式直齿实心传动齿轮结构

　　这款齿轴一体的实心直齿轮结构，在中小载荷的定比传动场景中适配性极强，常见于轻工输送设备的动力输出端、小型机床的进给传动单元、农用机械的辅助传动模块，也可用于自动化生产线的分度传动工位，承担恒定转速下的扭矩传递作用，相比分体式齿轮与轴的装配结构，一体化设计从根源上消除了键连接带来的回程间隙，传动精度更稳定，也避免了长期运行后键槽磨损导致的传动失效问题。

　　从结构设计逻辑来看，整体采用轴齿同体的锻造毛坯加工思路，齿轮部分为标准渐开线直齿齿形，齿顶圆、齿根圆的过渡圆角做了优化处理，避免齿根应力集中导致的断齿风险，轮齿沿轴向均匀分布，齿向误差控制在普通精度传动的允许范围内，适配无轴向滑移的定轴传动场景。轴段部分根据安装需求做了阶梯轴设计，不同轴径的过渡位置采用圆角过渡，减少应力集中，其中一段轴颈加工有键槽，用于安装联轴器或者同步带轮，实现动力的输入或输出，轴端做了倒角处理，方便装配时顺利穿入轴承内圈，避免刮伤轴承配合面。

　　实际选型应用时，需要重点关注安装边界尺寸：齿轮部分的齿宽、齿顶圆直径决定了其啮合的中心距范围，装配前需要核对配对齿轮的模数、齿数、压力角参数，确保啮合侧隙在合理区间，避免侧隙过小导致卡齿、运行发热，或是侧隙过大导致传动冲击、噪音超标。轴段的各档直径对应适配的轴承内径规格，两轴承安装位的跨距需要和设备腔体的安装孔位跨距匹配，键槽的宽度、深度需要和配套传动件的键槽尺寸一致，确保扭矩传递的可靠性。轴的轴向定位通常依靠轴肩与轴承端盖配合实现，设计时预留了轴肩的定位高度，既能保证轴承内圈的轴向压紧，又不会干涉轴承的正常转动。

　　从功能特性上看，实心结构的齿轴整体刚性更好，能承受比空心齿轴更大的径向载荷与冲击载荷，适合中等转速、载荷存在小幅波动的传动工况，直齿结构的加工工艺性更好，滚齿、插齿加工即可达到所需精度，后期维护也更方便，不需要像斜齿轮那样考虑轴向力对轴承的额外负载，配套轴承只需选用普通深沟球轴承即可满足使用需求，降低了整机的配套成本。在装配环节，需要先将轴承热装到对应轴颈位置，待冷却固定后再整体装入设备的传动腔体内，齿轮啮合位置需要涂抹适配的润滑脂，初期运行前手动盘车确认无卡滞、无异响后再加载运行，运行过程中定期检查齿面磨损情况，及时补充润滑脂，可大幅延长该传动件的使用寿命。

　　设计过程中，齿部参数的确定完全依托实际传动比需求，模数选取结合传递扭矩大小核算，确保轮齿的弯曲疲劳强度、接触疲劳强度满足工况载荷要求，轴的直径通过弯扭合成强度校核，保证轴在最大载荷下不会出现弯曲变形或扭转变形超差，各轴段的长度尺寸根据设备内部的安装空间确定，既保证传动件、轴承的安装空间，又不会出现轴端过长导致的干涉问题。这种一体化齿轴结构相比分体装配结构，减少了装配环节的累计误差，传动的同轴度更容易保证，在批量生产的通用传动设备中应用性价比突出，不需要额外做齿轮与轴的装配工序，也减少了键、紧固件等配套零件的使用，整体结构更紧凑，占用的安装空间更小。
