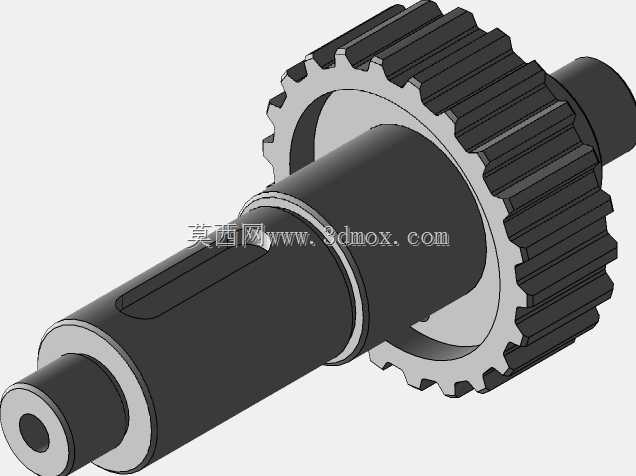

带轴一体式实心直齿轮传动构件

　　在常规中小载荷的机械传动链路里，轴齿一体的实心齿轮构件一直是紧凑传动布局里的常用选择，这类构件省去了齿轮与轴之间的键连接额外装配环节，从根源上减少了键槽配合带来的应力集中点，也避免了长期交变载荷下键连接松动、滚键的失效风险，在空间受限的传动箱、小型动力输出单元里应用十分广泛。从结构设计逻辑来看，这款带轴实心齿轮采用直齿圆柱齿形设计，齿向与轴线完全平行，加工过程中无需螺旋角导程的专用工装，普通滚齿机、插齿机即可完成齿形加工，加工成本相对斜齿轮更低，且装配时无需额外调整轴向啮合位置，对安装调试的容错率更高，适合定传动比的平行轴动力传递场景。齿轮本体采用实心辐板结构，没有减重孔或辐条设计，整体刚性更强，在承受冲击载荷、瞬时过载时，

　　轮辐位置不会出现应力突变导致的开裂问题，适合启停频繁、载荷波动较大的工况，比如小型输送设备的动力输出端、农用机械的辅助传动链路、小型机床的进给传动单元里，这类实心轴齿构件的抗冲击表现要远优于辐板式齿轮。从安装边界来看，轴段采用阶梯轴设计，不同轴径的台阶面分别承担轴承定位、齿轮轴向限位、外接传动件安装的功能，轴端预留的中心孔是加工过程中的工艺定位基准，也可作为装配时的顶装基准，保证轴齿整体的同轴度公差；轴段上加工的键槽用于和外接联轴器、带轮等构件连接，传递扭矩时键槽的位置与齿形的相位关系经过校准，保证传动过程中动平衡表现稳定，避免高速运转时出现额外振动。齿形参数设计上，采用标准渐开线齿廓，齿顶高系数、顶隙系数均取通用标准值，

　　啮合时重合度满足平稳传动要求，不会出现根切问题，齿面加工预留了后续热处理的变形余量，若用于更高载荷场景，可在滚齿后进行高频淬火处理提升齿面硬度，延长耐磨寿命。在实际选型适配时，需要注意轴段的各档直径与安装位轴承内孔的匹配性，齿轮的齿顶圆直径要适配传动箱内部的安装空间，避免齿顶与箱体内壁发生干涉；同时轴的伸出端长度要匹配外接传动件的轮毂宽度，保证键的有效接触长度满足扭矩传递要求，避免键的局部压溃失效。这类轴齿一体构件相比分体式齿轮与轴的组合，减少了装配时的同轴度调整环节，装配效率更高，且整体的径向跳动公差更容易控制，在转速不超过1500rpm的中低速传动场景下，运转平稳性表现优异，日常维护时只需定期检查轴承位的磨损情况、

　　齿面的点蚀与磨损状态即可，无需额外检查键连接的紧固情况，维护成本更低。设计建模过程中，齿形部分采用参数化生成方式，通过渐开线方程拟合齿廓曲线，保证齿形的精度符合通用传动公差要求，轴段的过渡圆角位置做了圆弧处理，避免轴肩位置的应力集中，所有退刀槽、越程槽的尺寸都符合机械加工工艺要求，不会出现无法加工的结构死角，三维模型的各部分尺寸都经过装配干涉校验，可直接用于工程图导出、后续的仿真分析或加工编程参考。
