离心式涡轮叶轮机械结构设计

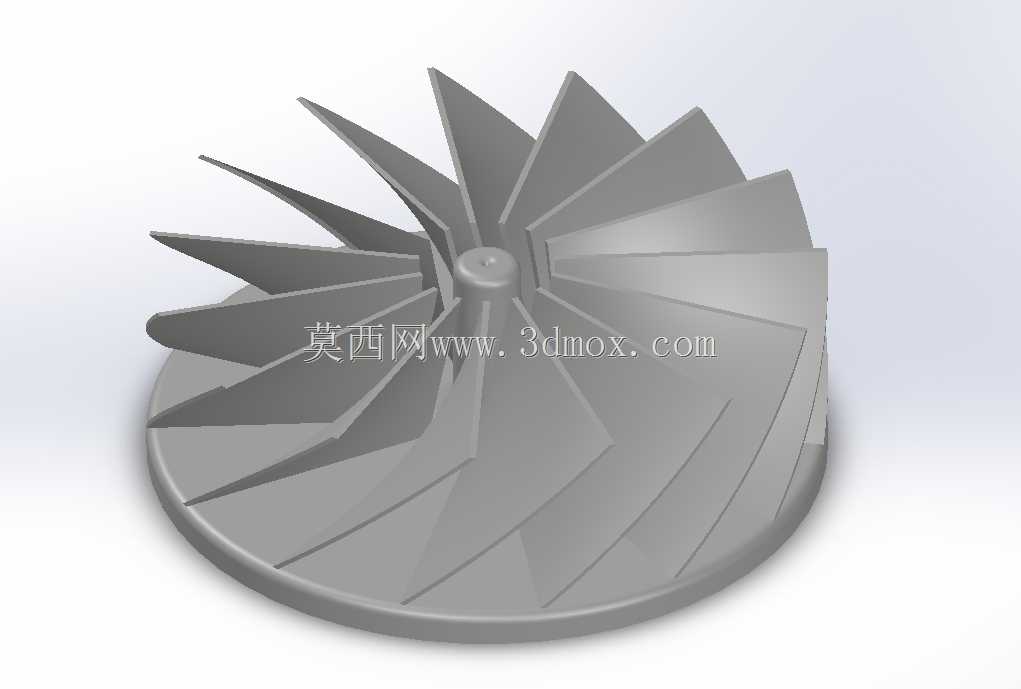

　　该模型呈现的是一类典型离心式涡轮叶轮，整体由圆盘基体、周向均布叶片和中心轮毂构成，属于流体机械中完成能量转换的核心旋转部件。叶轮采用后弯式叶片布局，叶片从轮毂外缘沿径向向外延伸，并在盘面上形成连续曲面，气流或液流进入叶轮流道后，随转子旋转获得离心力作用，压力和速度逐步提升，最终沿叶轮外缘切向排出。这类结构常见于小型涡轮增压器、离心风机、真空泵、微型燃气轮机以及教学演示装置中，也可作为娱乐装置或原理验证件进行3D打印与装配测试。

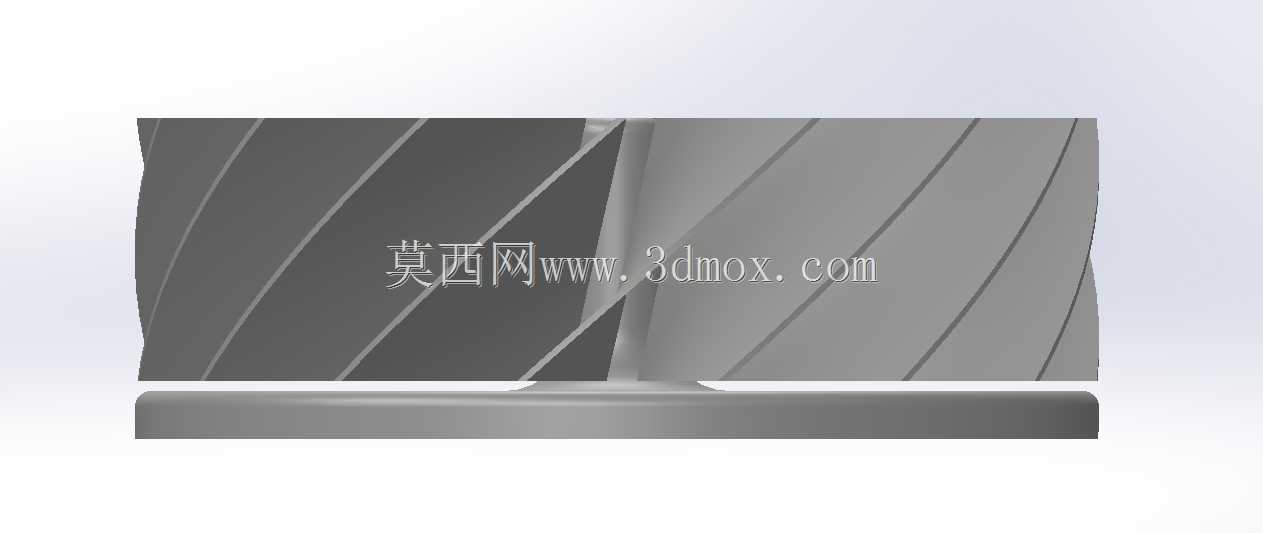

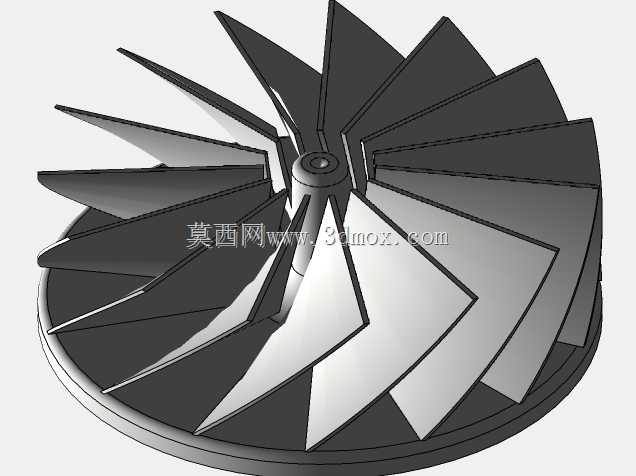

　　从结构设计角度看，叶轮最关键的是叶片型面与流道连续性。模型中叶片数量较多，相邻叶片之间形成收敛或近似等宽的流道，能够在有限外径下提高作功面积；叶片前缘靠近中心进气区，后缘延伸至圆盘外圆，曲面过渡需要兼顾气动效率与结构可制造性。中心轮毂设置凸起定位结构，既用于与转轴配合，也可改善入口处流体转向，减少介质从轴向进入径向流道时的冲击损失。圆盘背面承担叶片离心载荷，并将扭矩传递至轴系，因此盘厚、轮毂高度和叶片根部圆角需要协同考虑。

　　实际应用中，这类叶轮通常安装在蜗壳或导风罩内部，前端对应进气口，外缘对应扩压通道或蜗壳流道。安装边界主要集中在中心孔、轴肩和端面定位区：转轴穿过轮毂后，通过螺母、压紧套或键连接实现周向固定；叶轮背面与轴肩贴合，控制轴向位置；外圆与壳体之间保留均匀径向间隙，间隙过小容易在热膨胀或振动时擦壳，间隙过大则会造成回流泄漏，降低效率。若用于高速工况，还需要在设计阶段校核叶轮外径、叶片厚度、盘缘质量分布与动平衡等级，避免旋转时产生过大振动。

　　建模时应优先保证旋转对称特征和叶片曲面质量。基础圆盘可通过旋转特征生成，轮毂、背面台阶和中心配合孔按照装配关系建立；单片叶片完成曲面造型后，再围绕轴线阵列，阵列数量、起始角和包角需与流道设计一致。叶片根部与圆盘交接处应保留圆角或平滑过渡，避免应力集中在高频旋转载荷下扩展。对于需要加工或打印的版本，还要注意叶片最小壁厚、后缘厚度以及支撑去除空间；若采用五轴加工，叶片曲面需保证刀轴可达；若采用铸造，则应考虑拔模斜度、壁厚均匀性和后续抛光余量。

　　功能特性上，离心叶轮相比普通平直风扇叶片，能够提供更高压比和更集中的气流方向，适合在较小尺寸内完成增压、抽吸或动能传递。后弯叶片在噪声和效率之间通常具有较好平衡，运行时流道内速度分布相对平缓；但叶片曲面复杂，对造型精度、动平衡和壳体配合更敏感。设计过程中需要反复检查叶尖与蜗壳的间隙、入口与轮毂的同轴度、叶片阵列角度误差以及背面安装面平面度。

　　在设备选型和结构复盘时，可将该模型作为离心转子的基础构型：通过改变叶片数量、出口安装角、盘径、轮毂比和叶高，可得到面向风机、泵轮或涡轮膨胀机的不同方案。外形尺寸方面，盘状外圆决定最大安装空间，中心轮毂决定轴系连接尺寸，叶片轴向高度决定进气腔和罩壳深度；这些边界必须在整机布局早期冻结，否则后续蜗壳、轴承座和进气管路都会受到影响。整体来看，该模型结构清晰、特征完整，适合用于叶轮原理展示、旋转件建模练习、3D打印验证以及流体机械方案前期结构参考。
