汽车发动机排气歧管弯管结构造型

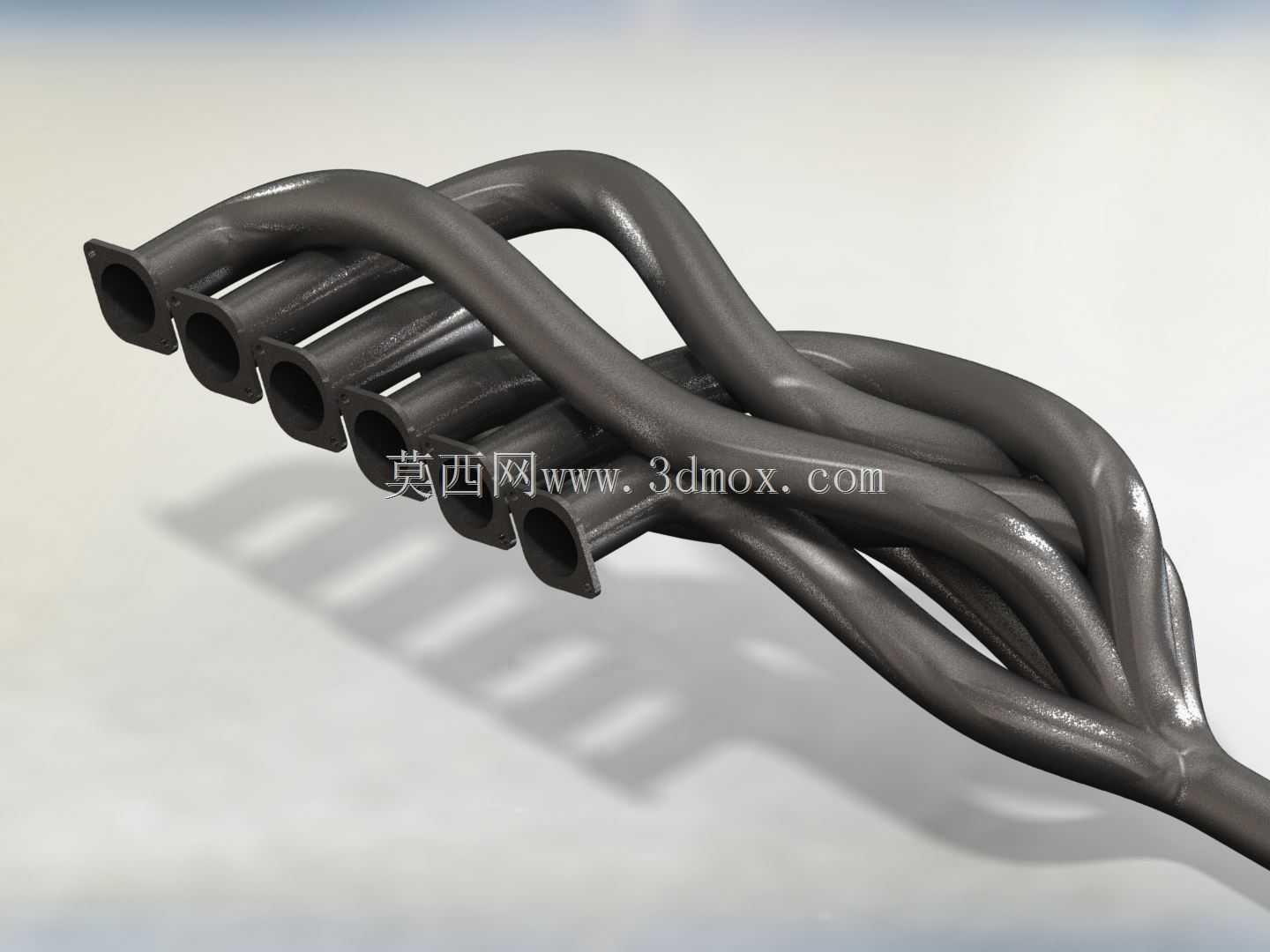

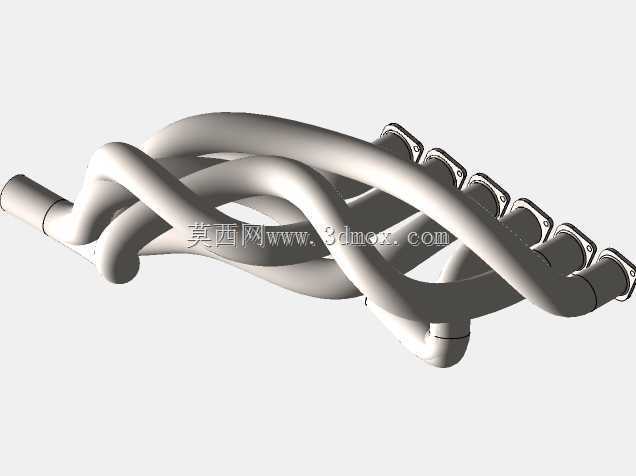

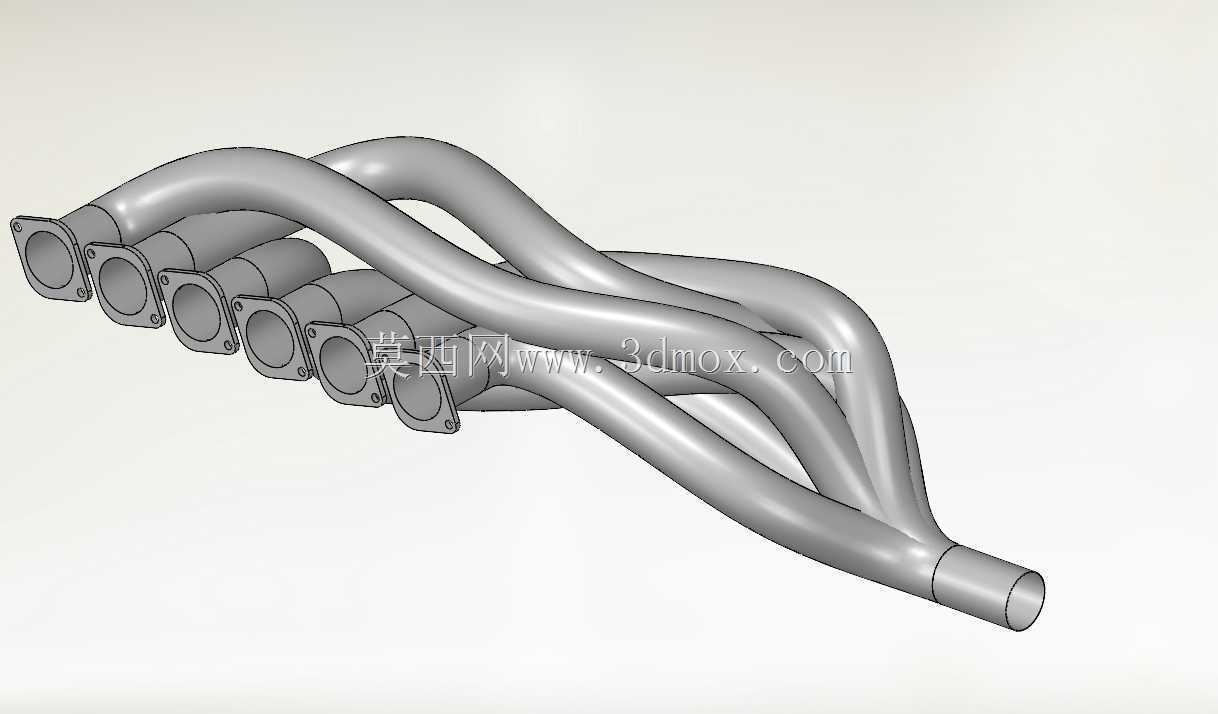

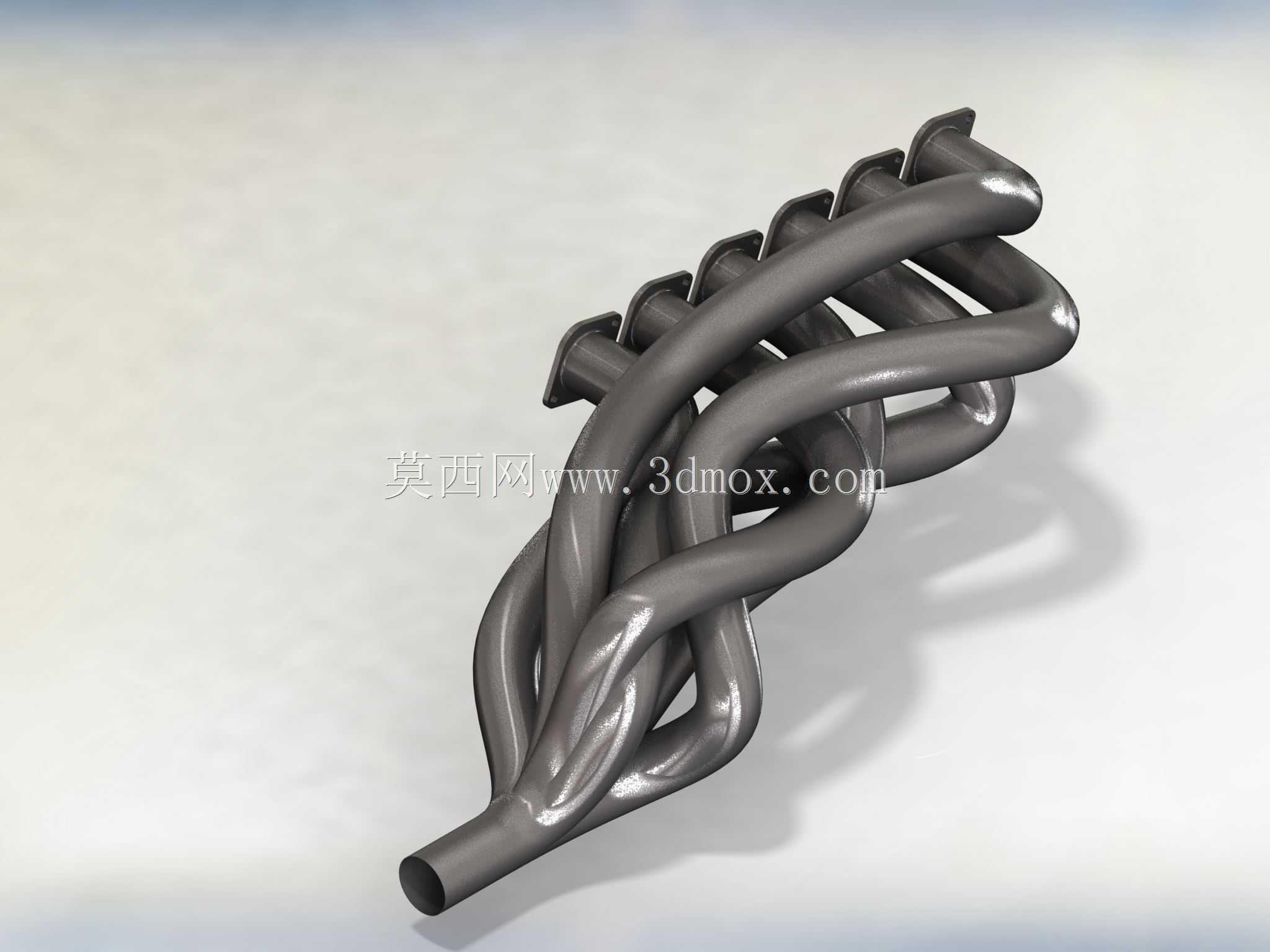

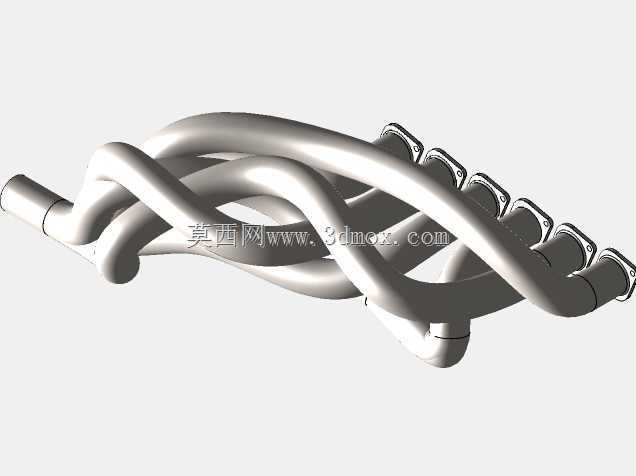

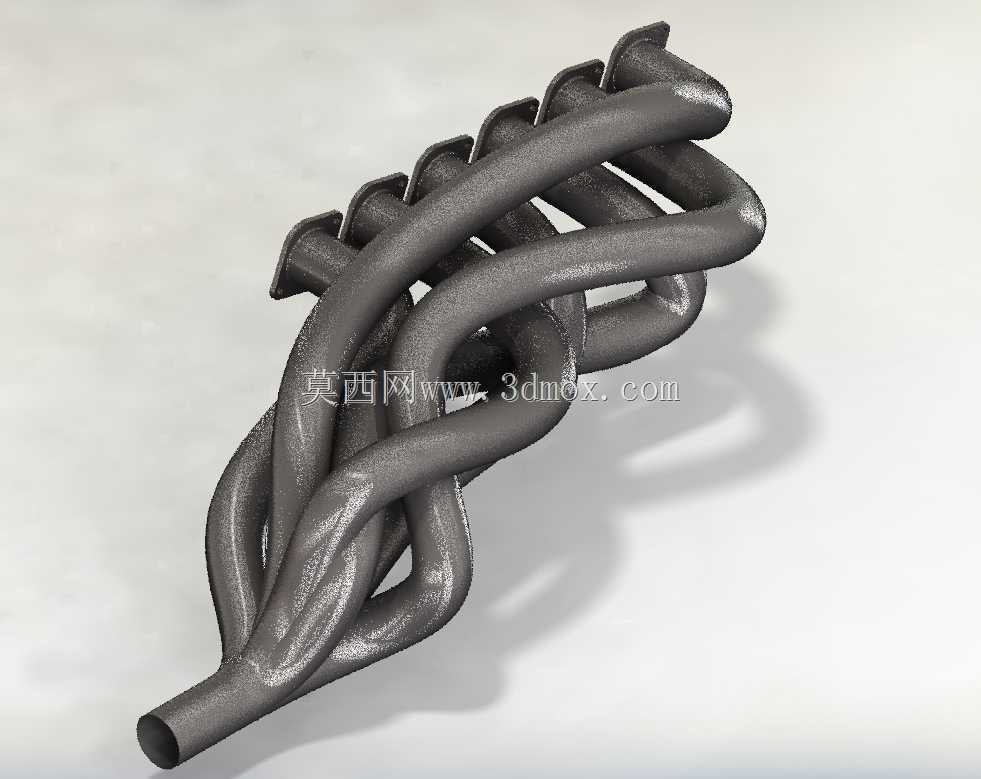

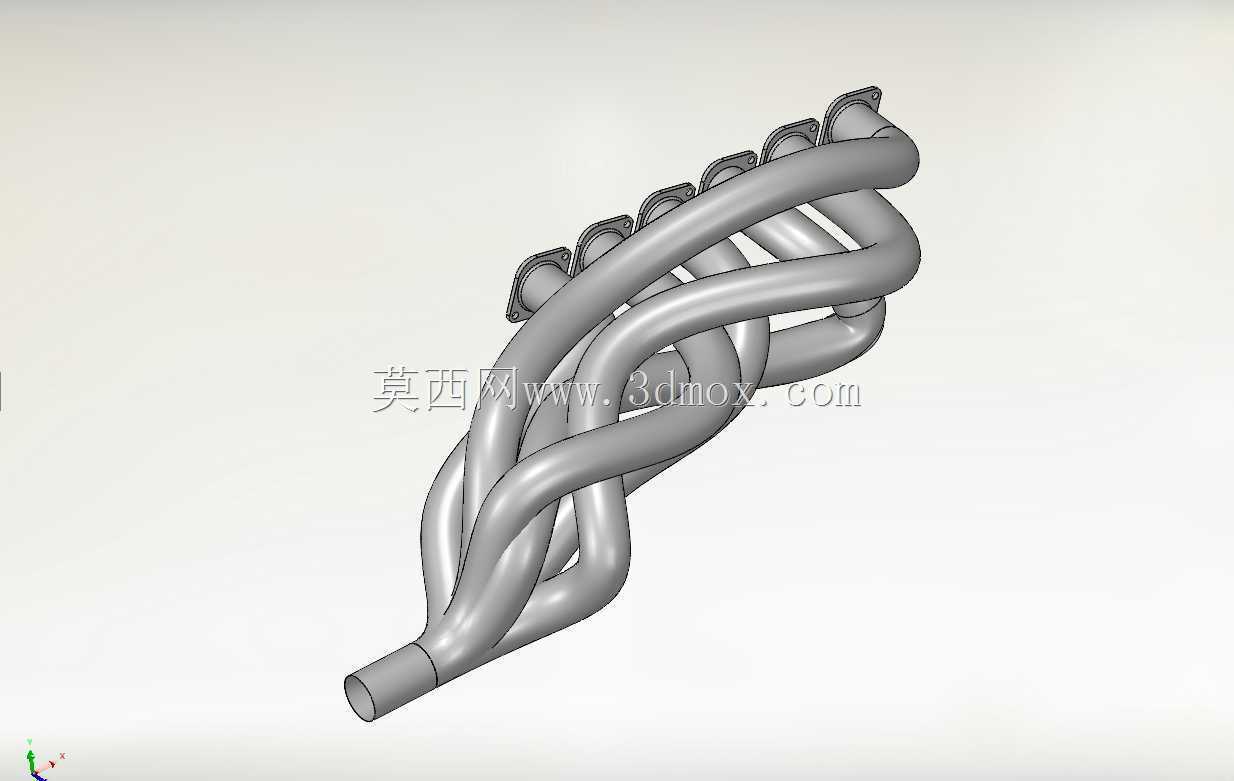

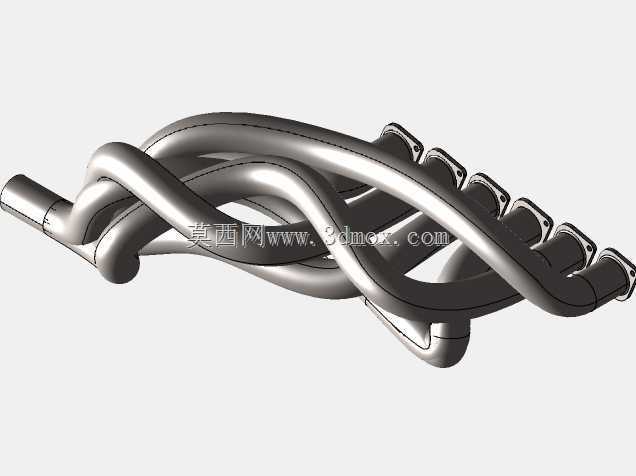

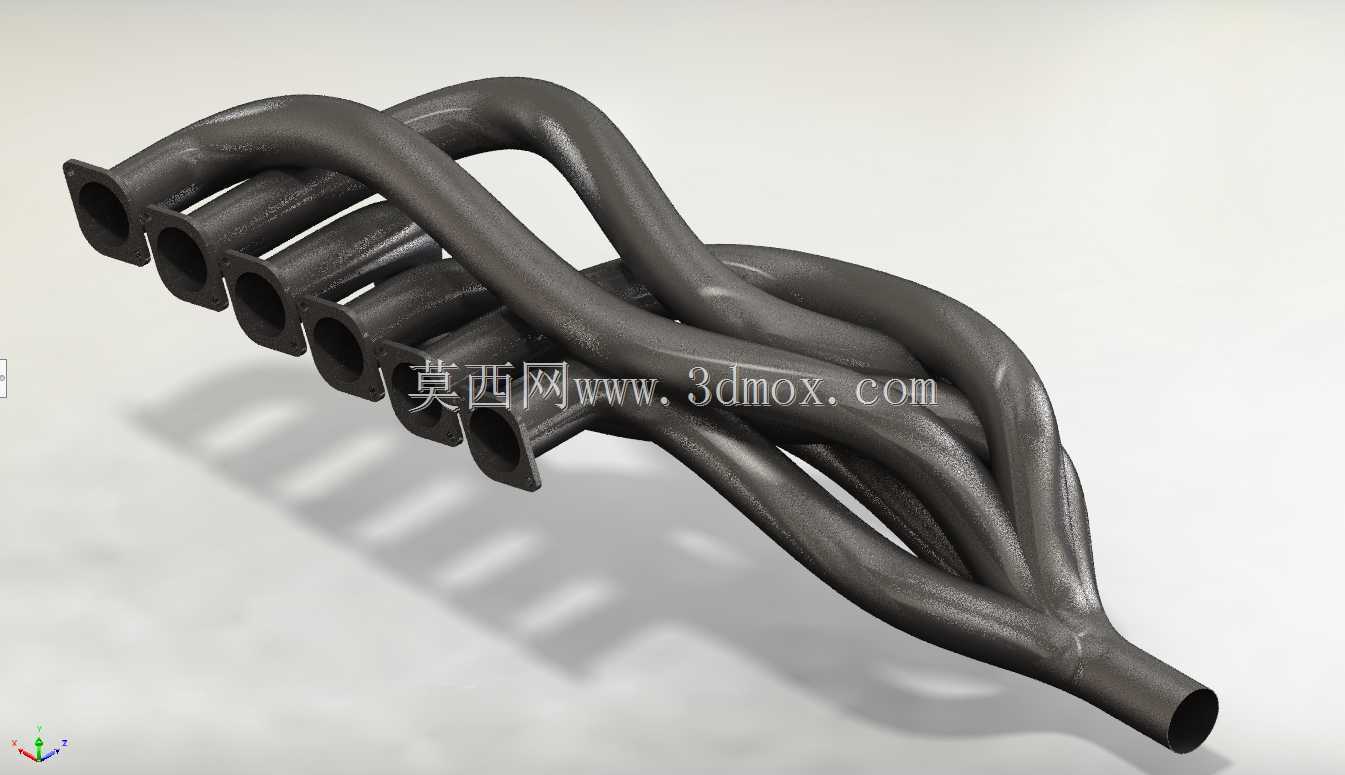

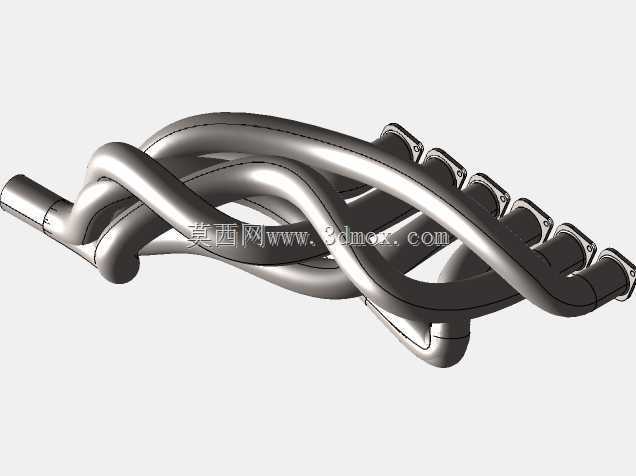

　　排气歧管位于发动机排气系统的最前端，直接承接各气缸排出的高温高速废气，其管路走向、支管汇合方式和出口位置，会影响排气脉冲利用、背压分布以及机舱内的布置空间。这个造型重点表现多缸发动机常见的等长弯管汇合思路：各缸支管从法兰接口出发，经过连续空间弯曲后逐步收拢，最终汇入单一出口。支管并非在平面内简单弯折，而是在三维空间中相互避让、缠绕排布，这样既能控制各缸管路长度接近，也能在有限宽度内解决管路干涉问题。

　　从实际设备用途看，这类部件多用于内燃机排气侧，上游连接气缸盖排气法兰，下游连接催化器、涡轮增压器或前段排气管。工作状态下，管壁需要承受废气高温、热膨胀循环以及发动机振动，因此结构设计不能只关注外观曲线，还要考虑壁厚均匀性、弯曲半径、法兰密封面和支架固定点。模型中支管端部保留了较明显的接口形态，汇合端形成圆管出口，便于在整机布置中继续衔接下游排气组件。

　　设计思路上，多支管路径应先依据气缸盖端口坐标确定起点，再按照机舱边界和周边零件轮廓规划中心线。弯管段需要保持合理的最小弯曲半径，避免过小半径造成内侧褶皱、外侧减薄或流道急剧转折。各支管在汇合前应平滑过渡，交汇处不宜出现突变台阶，否则会增加局部湍流和热应力。对于追求排气效率的机型，管路长度、支管夹角和汇合顺序都需要结合发火顺序进行校核；对于练习型曲面建模，则可以重点训练空间样条线、扫掠、放样、圆角过渡以及多实体合并等操作。

　　外形尺寸与安装边界方面，这类歧管的整体包络由法兰接口间距、支管弯曲高度和出口方向共同决定。布置时需要在发动机缸盖、防火墙、转向助力部件、线束和冷却管路之间预留热态间隙，尤其在发动机悬置产生位移时，弯管不能与周边构件发生接触。法兰面应与缸盖贴合，出口轴线需与下游零件对中；若用于真实产品，还需在热端附近设置固定或柔性连接结构，以吸收热膨胀。该模型呈现的复杂交错弯管，可作为排气系统路径规划、曲面管路建模和发动机舱干涉检查的参考造型。
