16英寸碳纤维轻量化车轮结构设计

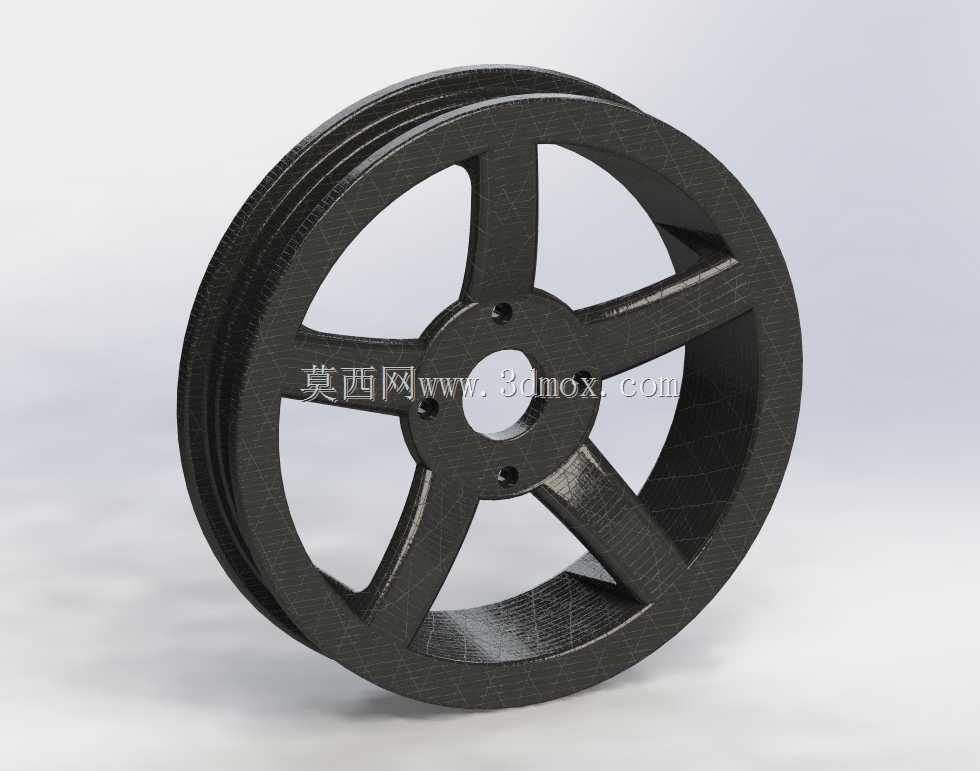

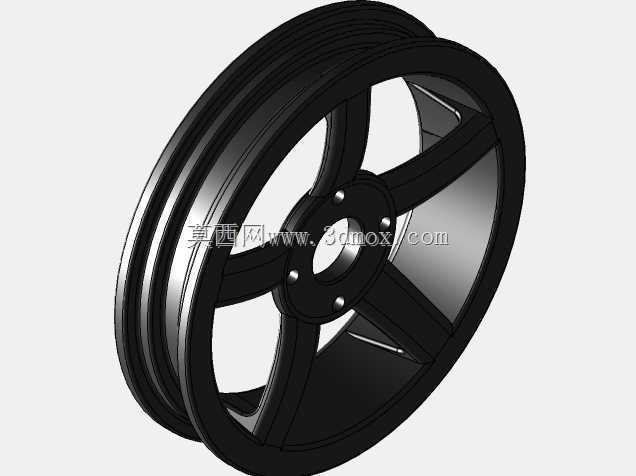

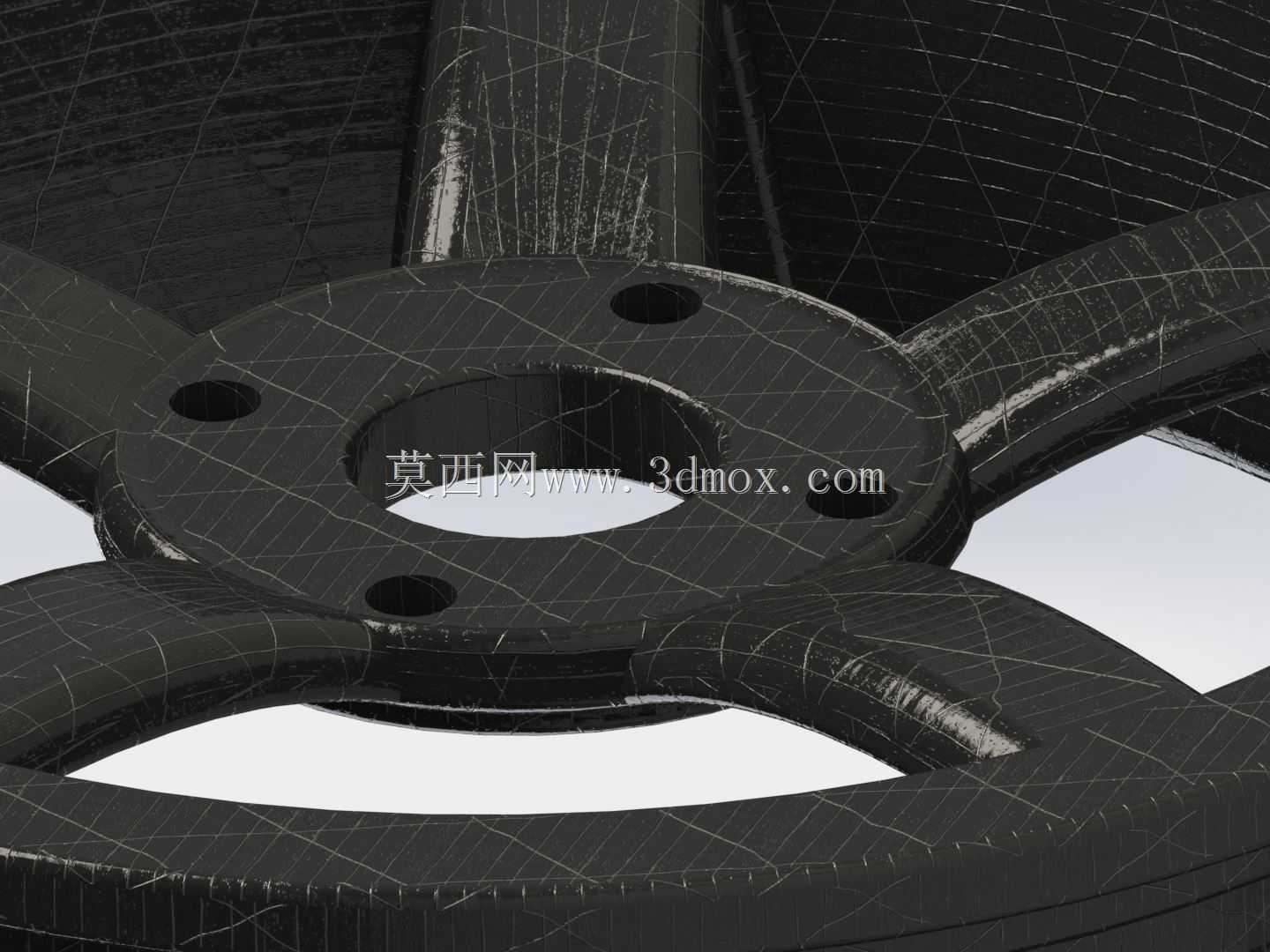

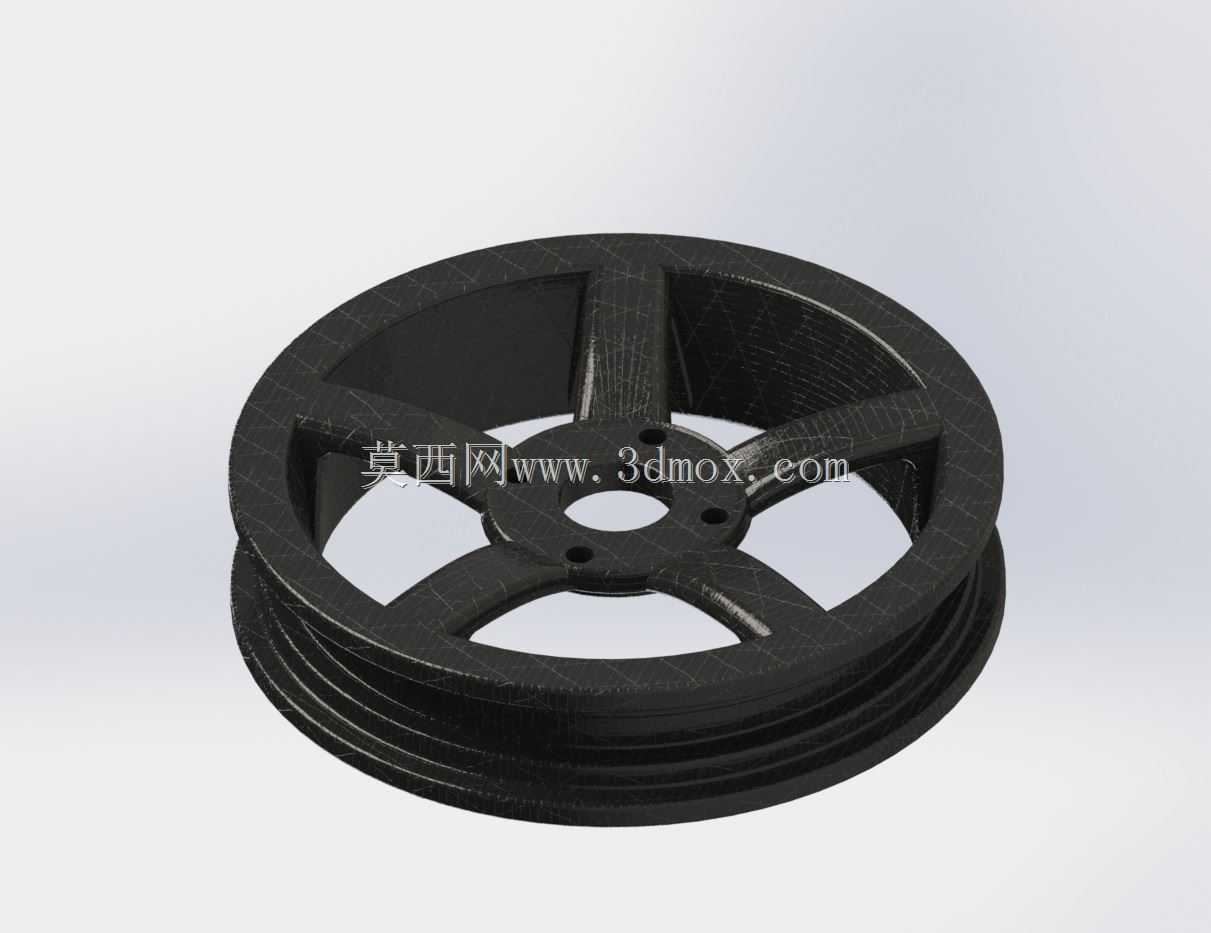

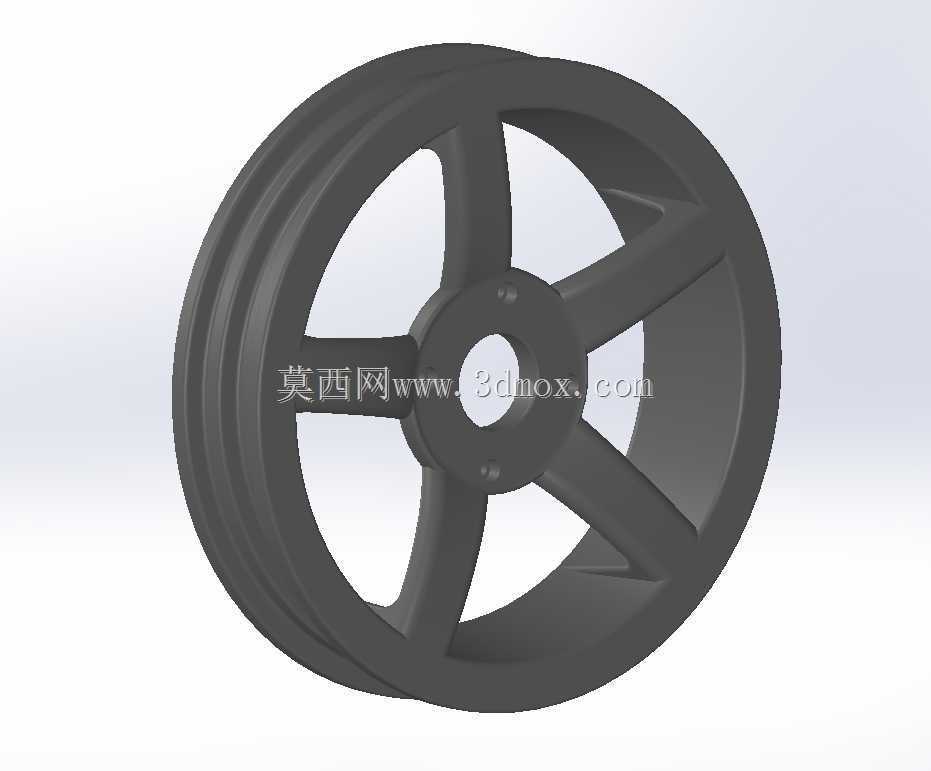

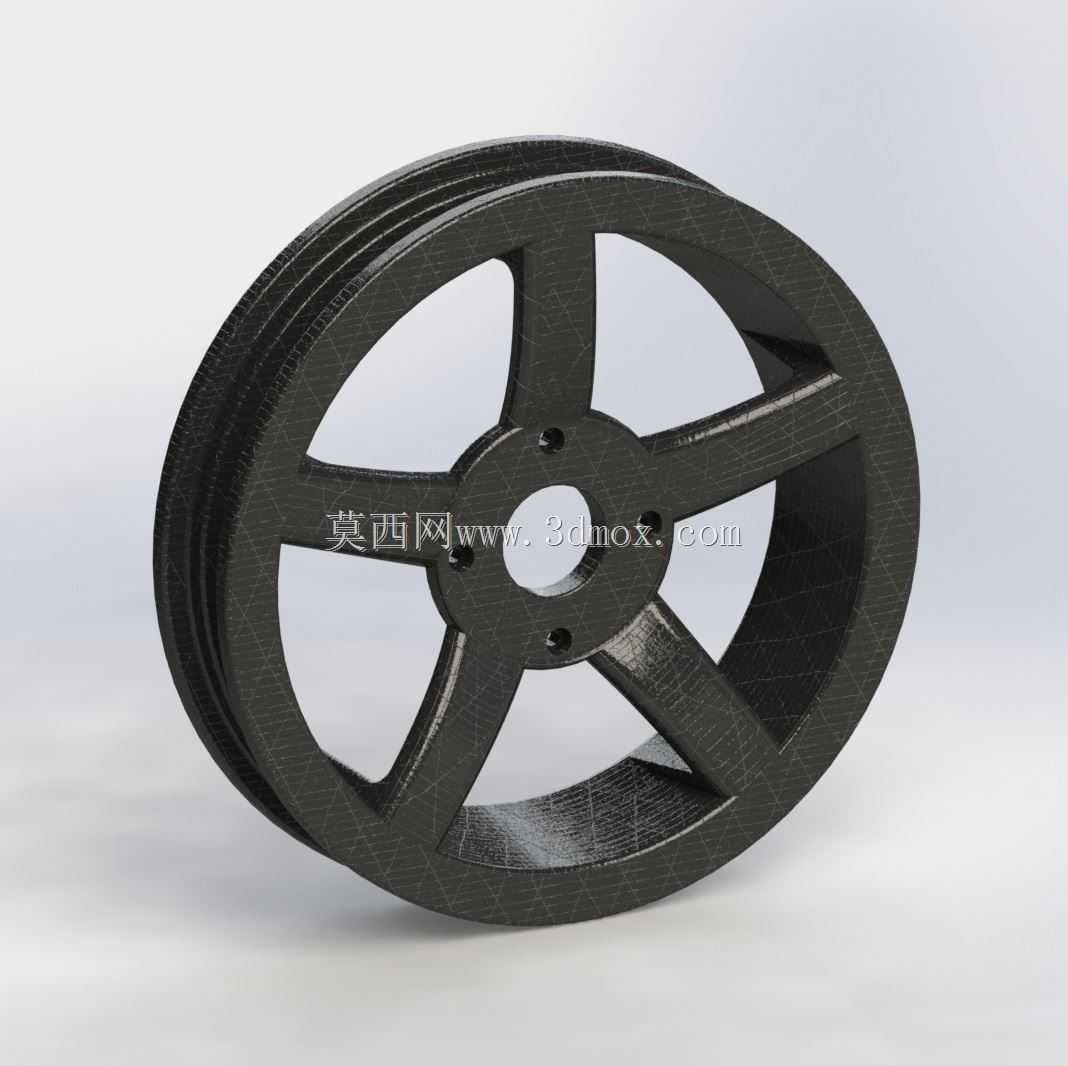

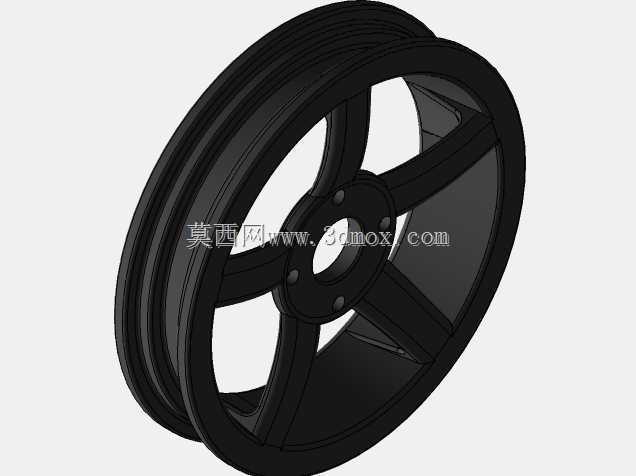

　　这款16英寸规格的碳纤维车轮，核心面向新能源乘用车的轻量化改装与小批量试制场景，同时可适配大排量两轮摩托的行走系统升级需求，在非道路场地的小型电动作业车辆上也能完成适配安装。从结构设计逻辑来看，轮辐采用五辐对称式布局，并非单纯追求外观造型，而是基于碳纤维材料各向异性的力学特性做的铺层优化：每根轮辐的受力路径直接从中心安装座延伸至轮辋胎圈座位置，避免了多余的结构弯折带来的应力集中，同时在辐条与轮辋、中心座的衔接位置做了大圆弧过渡，减少碳纤维铺层在转角位置的纤维断裂风险，保证模压成型时的纤维连续性。中心安装区域预留了四个螺栓过孔，孔位周边做了局部增厚的铺层加强，抵消螺栓预紧力对碳纤维层合板的局部压溃风险，

　　中心通孔适配常规乘用车的轮毂轴承轴头尺寸，安装端面的平面度公差控制在0.1mm以内，保证安装后车轮的端面跳动量符合行车要求。轮辋部分采用多道环向加强筋结构，对应轮胎的胎圈、胎侧支撑位置做了厚度梯度设计，既保证轮胎充气后胎圈的密封贴合性能，又能在车辆过弯承受侧向载荷时，避免轮辋出现过大的形变导致轮胎脱圈。从安装边界来看，16英寸的轮辋直径适配市面上绝大多数该规格的民用真空轮胎，轮辋宽度符合常规家用轿车的轮胎适配范围，偏距设计预留了足够的刹车卡钳避让空间，不需要额外加装垫片即可适配常规的浮动式刹车卡钳结构。不同于传统铸造铝合金车轮，这款碳纤维车轮的整体重量比同规格铝合金轮毂降低40%左右，能有效降低车辆的簧下质量，

　　提升悬挂系统的响应速度，减少行驶过程中的颠簸传递，对于电动汽车而言，更低的簧下质量还能小幅提升续航表现。需要注意的是，该结构目前未经过多工况的台架疲劳测试与道路可靠性验证，实际装车使用前需要完成弯曲疲劳、径向疲劳、冲击测试等一系列车规级验证，不可直接用于量产合规车辆的上路行驶，目前更适合作为结构设计验证、改装方案试制、材料性能测试的原型样件使用，也可用于高校相关专业的轻量化结构教学演示场景。
