十六英寸铝合金汽车轮毂结构设计

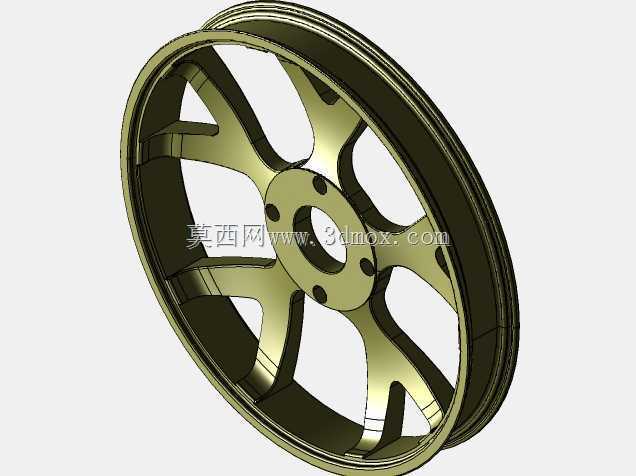

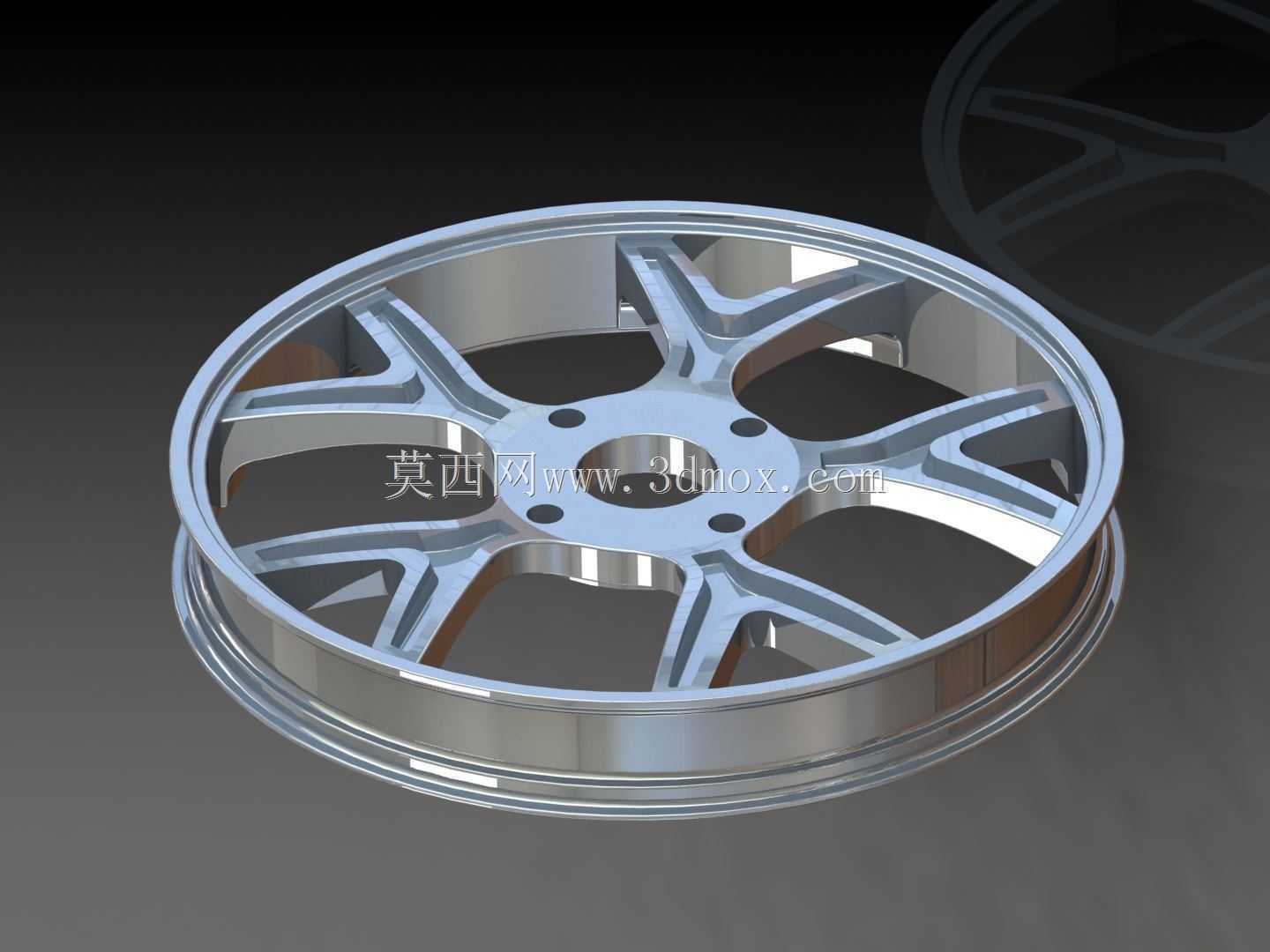

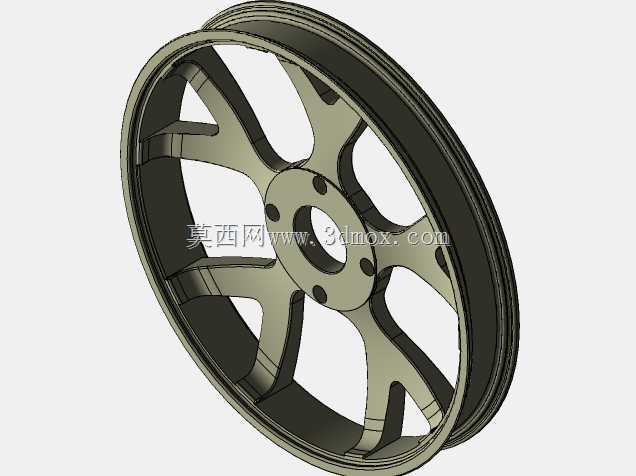

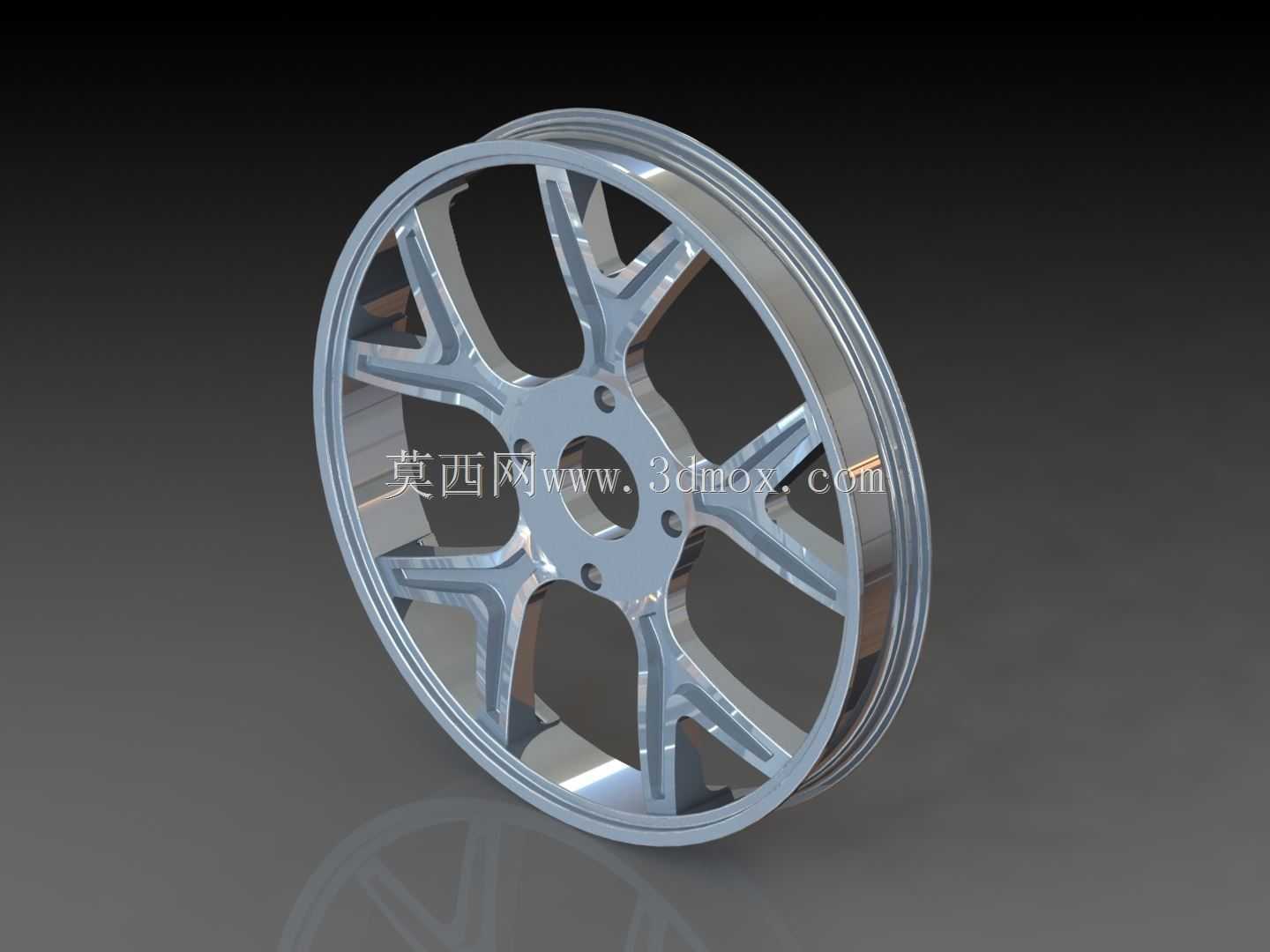

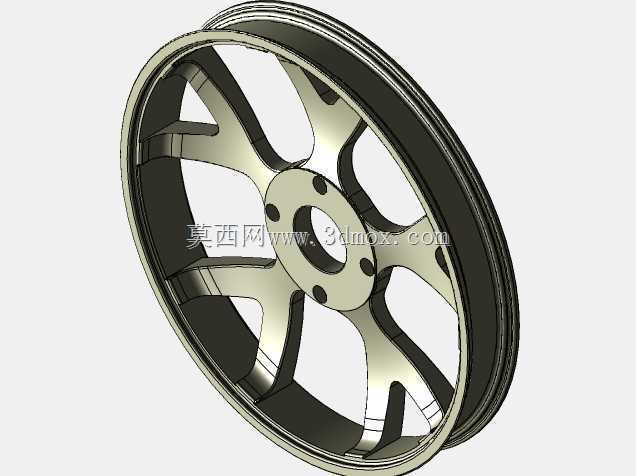

　　该轮体属于车辆行走系统中的旋转承载部件，核心作用是连接车轴法兰与轮胎，把驱动、制动以及转向载荷在底盘和地面之间传递。轮辋部分按照16英寸规格构建，外缘轮廓预留轮胎胎圈贴合座面，两侧凸缘用于约束轮胎轴向位置，中部槽底结构兼顾装拆轮胎时的退让空间；整体径向尺寸决定轮胎匹配范围，轴向宽度则影响胎面接地姿态和轮距边界。

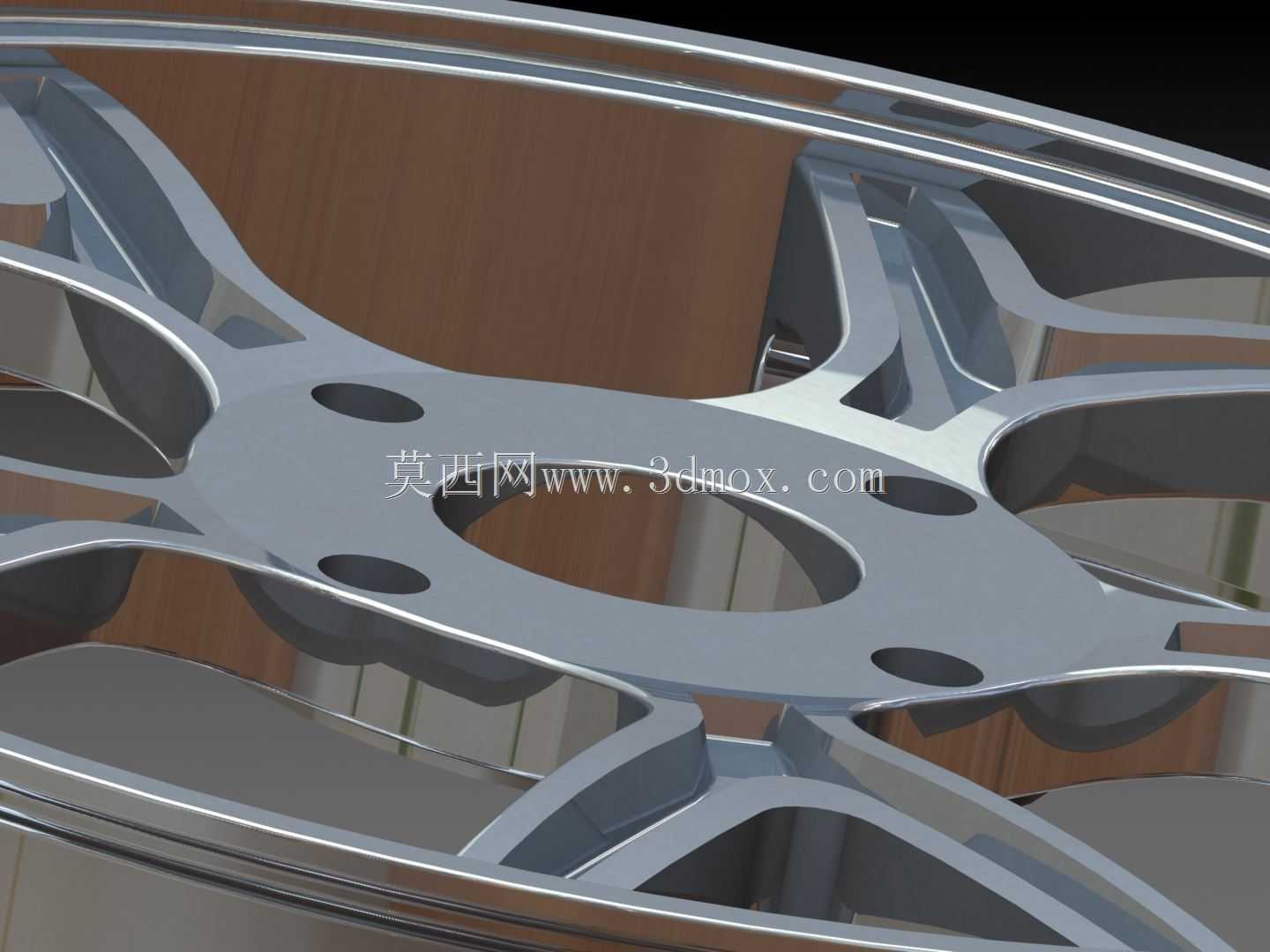

　　建模时先以中心安装面为基准展开。中央法兰区域布置螺栓孔与定位止口，止口直径需要与车轴轮毂轴头配合，保证车轮回转中心与半轴轴线重合；螺栓孔分布在同一节圆上，孔位角度和孔径直接决定装车互换性。法兰背面应留出与制动盘、轮毂轴承座避让的平面范围，避免装车后与卡钳或防尘盖发生干涉。

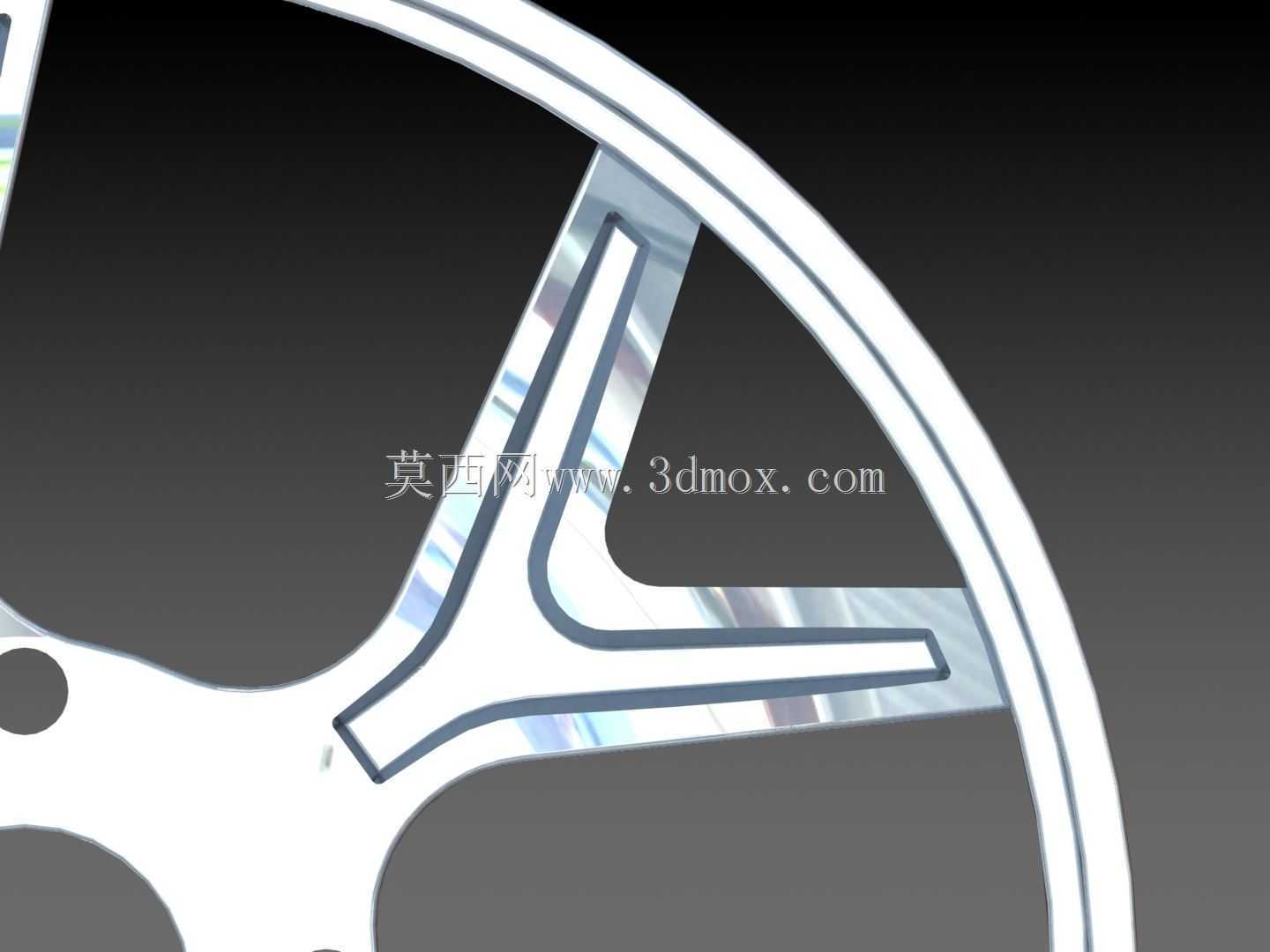

　　轮辐采用分叉式筋条布局，从中心法兰向轮辋内壁放射延伸。筋条并非单纯装饰造型，其截面厚度、过渡圆角和分叉位置都承担载荷路径分配：加速时扭矩经螺栓孔传至轮辐，再扩散到轮辋；制动时反向载荷同样沿该路径回传；过坎或转弯时，轮辐还要承受弯矩和侧向冲击。因此在筋条与轮辋交接处设置连续过渡，减少应力集中，开孔区域则为制动散热和整车轻量化提供空间。

　　工程校核中需要重点关注几类边界。一是轮胎充气后对轮辋座面产生的环向张紧作用，二是车辆满载垂向载荷在轮辐根部形成的弯曲应力，三是螺栓预紧后中心法兰的局部压应力。轮辐开窗形状不宜形成尖锐内角，靠近法兰的位置应保留足够材料截面；轮辋壁厚在满足成型和强度的前提下控制质量，外缘唇边则需保留抗冲击余量。

　　该结构可用于电动汽车、摩托车改装或其他轻型行走设备的方案验证。实际选型时，除轮径和轮宽外，还需同步核对螺栓孔数、节圆直径、中心孔、偏距以及制动包络空间；偏距决定轮辐安装面相对轮辋中心线的位置，会影响轴承受力、悬架几何和轮胎与翼子板间隙。三维建模阶段把这些安装边界完整表达，可提前暴露装配干涉，为后续铸造、机加工和强度分析提供清晰依据。
