RB26DETT发动机H型钢制连杆结构

　　该连杆结构面向高转速、高爆发压力内燃机的曲柄连杆机构，主要用于把活塞承受的燃气压力传递给曲轴，并将活塞的往复运动转换为曲轴的旋转运动。在直列六缸涡轮增压发动机这类工况中，连杆需要同时承受燃烧上止点附近的压缩冲击、排气与进气行程交替产生的拉压载荷，以及高速回转带来的惯性力，因此杆身采用H形截面并非单纯追求外观，而是在有限的缸径与曲轴箱空间内，对弯曲刚度、扭转刚度和质量分布进行平衡。

　　从实际装配边界看，连杆小头通过活塞销与活塞连接，孔内通常布置衬套以改善摩擦与磨损；大头围绕曲轴连杆轴颈形成剖分式连接，端盖依靠定位结构和高强度螺栓压紧，保证轴瓦在交变载荷下不发生错位。模型中大端盖与杆身的结合面、螺栓凸台、轴瓦安装圆弧以及小头油孔区域都需要在设计阶段重点校核。大头外形必须避开曲轴平衡块、缸体下部和油底壳内壁，小头外圆则要与活塞销座内侧保留运动间隙；杆身侧面在活塞下行至下止点时，还应避免与缸套下沿或缸体加强筋发生干涉。

　　H形杆身的核心思路，是把材料尽量布置在远离截面中性轴的位置。相较平板式杆身，H形截面在相同质量下可提高绕活塞销方向和曲轴轴向的抗弯能力，同时腹板之间的开放轮廓有利于锻造、热处理和表面清理。杆身从小头到大头并非等截面直杆，而是沿载荷传递路径逐渐加宽，轮廓过渡区采用连续圆弧，以降低应力集中。小头顶部承受活塞销传来的峰值压力，下端与杆身腹板汇合；大端则需要更大的环抱刚度来约束轴瓦，因此端盖两侧设置厚实的螺栓支承区，并在螺母或螺栓头接触面形成平整加工面。

　　在功能特性上，连杆的质量控制直接影响发动机高转速表现。整机各缸连杆通常需要按大小头质量和总质量进行分组，减小旋转质量与往复质量差异，从而降低曲轴振动和轴承负荷。杆身表面的棱线、拔模斜度和腹板厚度要兼顾锻造工艺与后续机加工定位；大、小孔的同轴度、孔圆柱度以及端面平行度，是轴瓦运转和活塞销润滑的关键。油道或油孔若布置在小头区域，应使润滑油能够到达衬套与活塞销摩擦面，同时避免孔边位于高应力带上。

　　建模时可先按缸心距、冲程、曲轴连杆轴颈直径、活塞销直径和缸体避让空间建立运动骨架，再确定连杆中心距。中心距过短会增大活塞侧推力和缸套磨损，过长则可能抬高发动机高度或使活塞与气门、燃烧室干涉。杆身中心线相对大、小孔中心的位置需结合发动机偏置设计判断；若缸套中心线与曲轴中心线存在偏置，连杆在摆动过程中的侧向力分布也会变化。大端剖分面可采用平切口或斜切口形式，斜切口有利于增大轴颈直径并让连杆从气缸中抽出，但会带来端盖横向滑移趋势，需要更可靠的定位与螺栓布置。

　　结构校核应围绕几个典型工况展开：燃烧峰值压力下的小头压扁与杆身压缩屈曲、高速排气行程初期的大端拉伸、螺栓预紧后端盖与杆身的接触压力、轴瓦孔在装配后的圆度变化，以及连杆摆动时对缸体和曲轴平衡块的包络间隙。腹板与大小头过渡圆角不宜出现突变，螺栓孔周围要保留足够承压面积；大端盖外侧的加强筋应服务于刚度，而不是无依据地增加实体。对于强化机型，还需考虑热处理后硬度分布、喷丸强化残余压应力以及表面缺陷对疲劳寿命的影响。

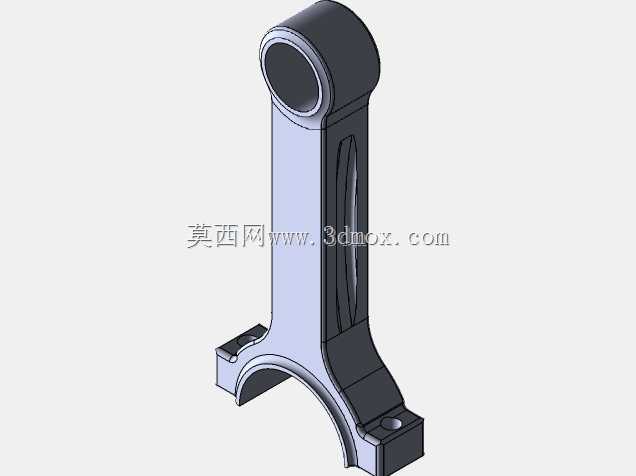

　　该三维结构完整呈现了H形连杆的小头、杆身、大端、端盖、螺栓凸台和局部加强特征，适合用于内燃机零部件建模、曲柄连杆机构运动干涉检查、锻造毛坯工艺分析以及教学场景中的载荷传递讲解。
