槽轮式间歇传动日内瓦机构装配模型

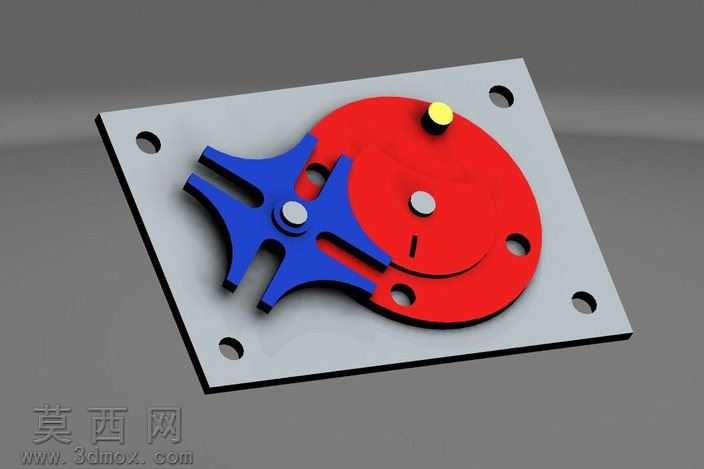

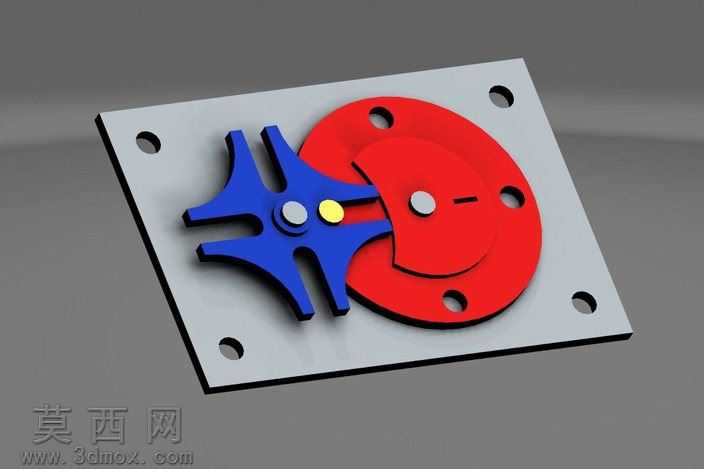

本作品为经典日内瓦轮间歇传动机构的三维装配模型，建模过程严格遵循机械设计原理，先完成各零件的独立参数化建模，再按照实际装配约束完成整体组装。建模阶段首先绘制安装底板，在基准面上定位四个安装孔的位置，通过拉伸凸台生成带安装孔的方形金属底板，保证孔位的同轴度与位置精度符合机械安装规范。主动拨盘部分以圆形基体为基础，拉伸生成带圆柱拨销的盘体，拨销位置经过精确计算，确保能顺利切入从动槽轮的径向槽完成间歇驱动，同时在拨盘上设置锁止弧面，与槽轮的凹弧锁止面精准配合，实现停歇阶段的位置锁定，避免从动轮出现多余窜动。从动槽轮采用四槽星形结构，建模时先绘制对称的十字形槽轮廓，通过拉伸切除生成四个均匀分布的径向槽，槽的宽度与主动拨销直径采用间隙配合设计，保证传动过程中拨销能顺畅进出槽体，同时控制配合间隙避免传动冲击过大。材质与渲染阶段，为区分不同功能零件，将安装底板赋予磨砂金属材质，模拟铝合金安装板的哑光金属质感；主动拨盘采用亮红色工程塑料材质，添加轻微的表面光泽度，突出盘体的轮廓特征；从动槽轮采用深蓝色硬质塑料材质，与红色拨盘形成强烈视觉对比，清晰展示两个核心传动件的啮合状态；拨销与中心转轴采用金属银材质，添加高反光属性突出圆柱零件的曲面质感；锁止定位用的黄色小圆点采用醒目的亮黄色材质，直观展示机构的锁止定位位置。整体渲染采用柔和的环境光，添加轻微的环境遮蔽效果，让零件的装配层次更加清晰，底板上的安装孔做了倒角处理，还原真实机械零件的加工工艺特征。结构设计上，该机构为典型的四槽外啮合日内瓦机构，主动拨盘连续回转时，拨销每转一周会驱动从动槽轮转动90度，同时依靠锁止弧让槽轮在剩余四分之三的回转周期内保持静止，实现将连续回转运动转换为单向间歇回转运动的功能，可用于自动化生产线的转位送料、计数装置、多工位工作台转位等场景，模型完整还原了机构的运动配合关系，各零件无干涉，可直接用于运动仿真演示，验证间歇传动的运动特性，也可作为机械原理教学的演示模型，帮助理解间歇传动机构的工作逻辑。
