45度斜支耳式带长槽安装支座

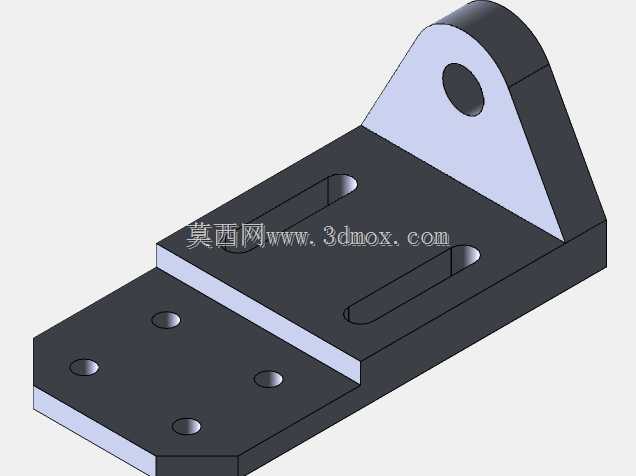

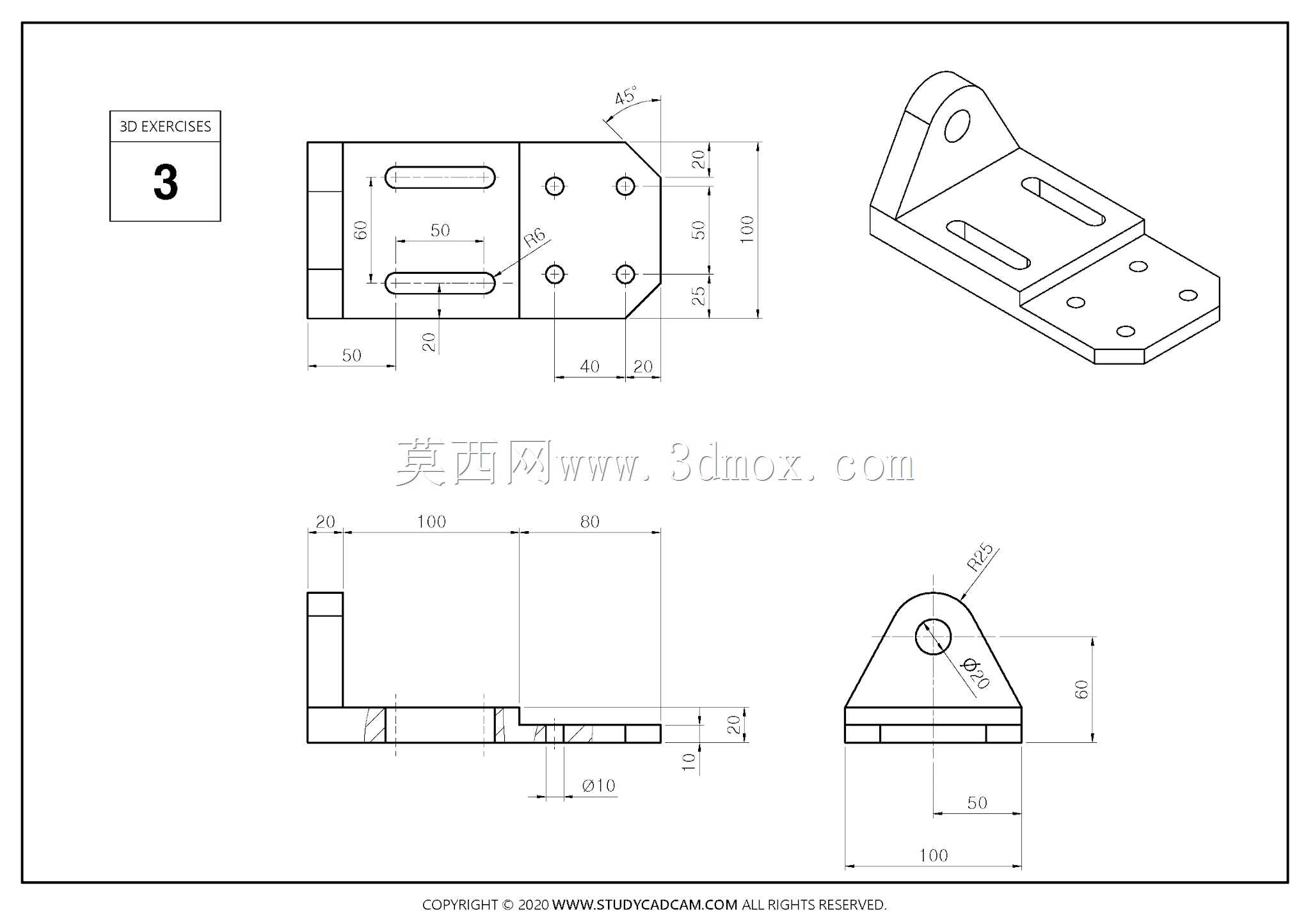

　　该零件属于典型的小型安装支座类结构件，整体由水平底板与斜向立板两部分焊接或折弯拼合而成，在自动化输送线侧边传感器安装、小型气动元件铰接固定、工装夹具定位支撑等场景中十分常见。水平底板总长100mm、总宽80mm，板厚10mm，板面开设两条平行的长圆形调节槽，槽宽10mm，槽长50mm，两槽沿底板长度方向对称布置，允许安装螺栓沿槽向滑动，以此补偿装配时的位置偏差，也可用于需要小范围调节支点位置的机构。底板右端分布四个直径6mm的圆形安装孔，孔位横向间距40mm、纵向间距20mm，可直接穿过内六角螺钉固定在型材台面或设备基座平面上。斜向立板与底板平面呈45度夹角，立板顶部加工有直径20mm的铰接通孔，孔口做R5圆角过渡，

　　立板两侧斜边同样采用圆弧过渡，避免应力集中，立板自身高度方向从底板上表面到孔中心的距离为60mm，该尺寸决定了铰接点的安装高度。从工程建模角度看，绘制该零件时应先建立底板草图，拉伸10mm后再创建斜向基准面，在斜面上绘制立板轮廓并拉伸至与底板结合，随后对结合处做焊缝或合并实体处理；长圆孔可通过直槽口命令直接生成，四个小孔需注意与底板边缘的距离约束，立板顶部的铰接孔应保证轴线与斜面垂直，而非与底板垂直，这一点在装配销轴时直接影响转动灵活性。零件整体边缘无尖锐毛刺，所有外露棱边可做0.5mm倒角，实际加工中若采用钢板焊接，需控制焊接变形，保证底板平面度不大于0.1mm，否则安装后会出现支点歪斜；若采用整体铣削，则成本更高但刚性更好，适合负载较大的铰接场合。该支座的安装边界需预留至少120mm×100mm的平面空间，斜立板上方需留出销轴穿入的操作空间，长槽调节行程约40mm，可覆盖多数现场微调需求。
