25毫米行程10毫米杆径液压油缸结构

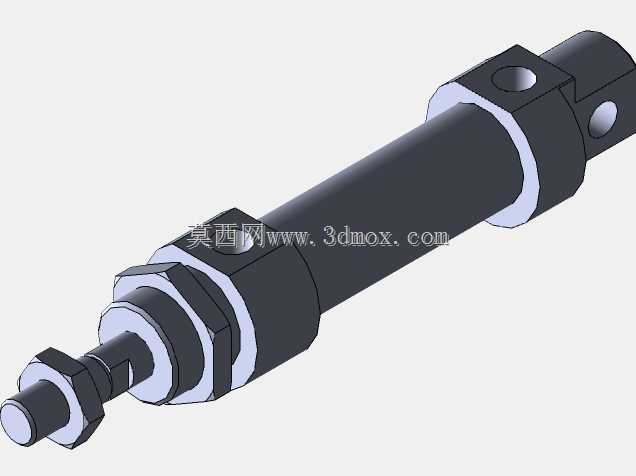

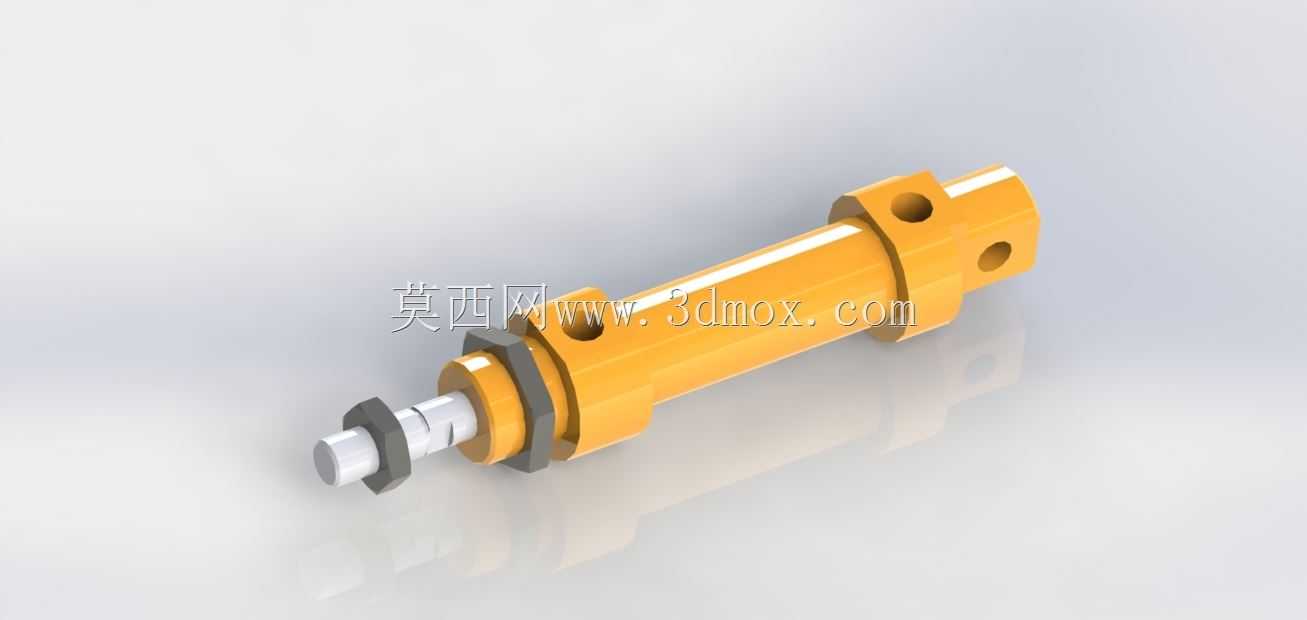

　　该模型展示的是一款小型双作用液压油缸，杆径约10mm，行程约25mm，属于液压系统中把液压能转换为直线机械能的末端执行件。从结构上看，缸体采用一体化筒身设计，两端预留铰接安装孔，可通过销轴与设备机架或负载摆臂连接，能够补偿工作过程中产生的微小角度偏差，降低侧向载荷对活塞杆密封件的偏磨影响。前端布置有导向套、密封组与防尘圈，既保证活塞杆往复运动时的对中精度，也能阻止外界粉尘、切削液或焊渣进入缸筒内部；尾端铰接孔与前端耳环形成稳定的两点支撑，适合安装空间紧凑、推拉力需求中等的自动化工装与小型专机。

　　在设备选型与布局校核时，这类油缸常被用于夹具夹紧、工位顶升、短距离推拉、挡板启闭、模具微调等动作。由于行程较短，其轴向总长度控制得比较紧凑，三维建模时需要重点核对完全伸出与完全缩回两种极限状态下的外轮廓边界，避免活塞杆伸出后与周边护罩、输送线体或相邻机构发生干涉。缸体外部的台阶与法兰面用于安装限位传感器、磁性开关或支撑座，两个油口位置决定了管路走向，在布管时应预留扳手空间并避免软管随油缸摆动出现过小弯曲半径。

　　设计思路上，该模型把承压缸筒、活塞杆、端盖、锁紧螺母和铰接耳环拆分为可识别的独立结构，便于工程师在装配环境中检查配合关系。活塞杆表面需满足耐磨与耐腐蚀要求，运动过程中主要承受轴向推力，铰接结构则释放转动自由度，避免因安装面加工误差造成憋卡。对于结构设计人员而言，此类油缸的三维价值不只在外观表达，更在于可直接用于设备布局、运动包络计算、销轴连接校核和液压管路干涉检查；在夹具、轻工自动化、小型压装装置以及移动式液压机具中，这种短行程小缸径油缸能够以较小体积提供稳定的直线驱动力，并通过标准铰接形式快速集成到不同机构中。
