二通式直动常闭黄铜电磁阀结构

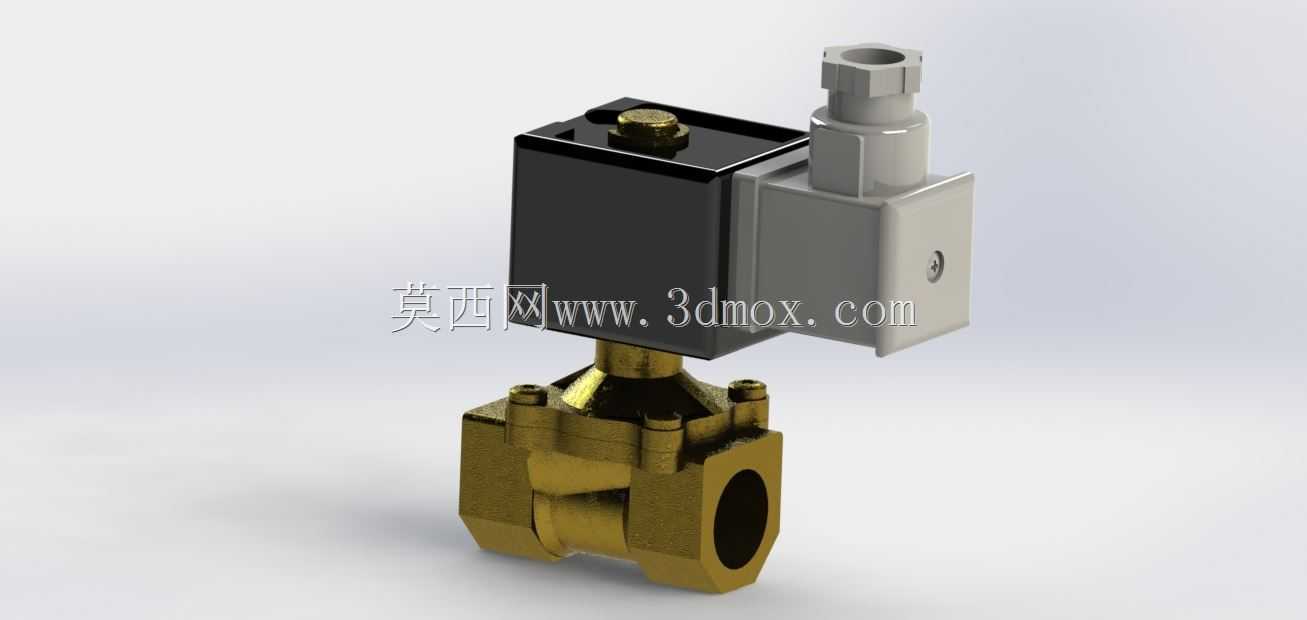

　　该模型呈现的是一种小口径直动式两通电磁阀，阀体采用黄铜锻压外形，接口为1/2英寸内螺纹，适合在水、气、油等中性流体管路中做自动通断控制。线圈部分位于阀体上方，黑色塑封外壳包裹电磁绕组，侧面带接线盒结构，用于引入控制电源并形成防护；接线盒顶部预留电缆锁紧接口，现场布线时可通过接头固定线缆，降低松动与受潮风险。

　　从结构关系看，下部阀体承担流道与承压功能，上部电磁头提供启闭驱动力，中间通过导磁套、动铁芯、弹簧和密封件完成动作传递。断电状态下，弹簧推动阀芯关闭主阀口，流体被截断；通电后电磁线圈产生磁场，动铁芯被吸起，阀口打开，介质沿阀体两侧流道直通。这种直动结构在零压差或低压差工况下也能可靠开启，常用于小型气动系统、给排水控制、暖通空调、润滑系统、自动化设备冷却回路以及试验台管路。

　　建模时把黄铜阀体的六角外形、两侧螺纹接口、顶部阀盖压合区域和线圈组件的装配关系表达得比较清楚。阀体下部保留扳手夹持面，便于现场安装时使用普通开口扳手拧紧；上部电磁头与阀体轴线基本重合，接线盒向侧方伸出，因此在设备布局中不能只计算管道中心高度，还要预留线圈宽度、接线盒外伸尺寸以及线缆弯曲半径。若将其布置在阀岛或密集阀组附近，应保证电磁头周围有散热空间，同时避免接线口正对长期淋水或积尘方向。

　　流道设计上，两通结构简单，介质从一端进入、另一端流出，内部没有复杂转向，压损相对可控。阀口密封区位于电磁头正下方，维护时可将上部组件与阀体分离，检查密封件、弹簧和动铁芯是否卡滞。对于结构设计人员，这类模型的价值不只在外观复刻，更在于确认安装边界：螺纹接口深度决定管道旋入长度，阀体总宽决定相邻管路间距，线圈高度决定上方预留空间，接线盒朝向则影响电气走线和后期检修。

　　在设备选型配合中，该类阀通常需要与管路接头、密封圈、过滤器、消声器或单向元件协同布置。若用于压缩空气系统，前端设置过滤单元可减少杂质进入阀口；若用于液体回路，则应关注介质温度与阀体、密封材料的相容性。三维装配时可把该阀作为标准自动元件纳入管路总成，检查螺纹接口是否与软管接头、快插接头或外丝管件匹配，同时校核电磁头与设备侧板、护罩、梁架之间是否存在干涉。

　　整体来看，模型把黄铜阀体的厚重承压感、电磁线圈的方正外形以及接线盒的安装细节都做了区分，适合用于流体管路原理演示、设备布局校核、维修培训展示以及自动化方案沟通。对机械工程师而言，真正需要把握的是它在系统中的边界条件：接口规格决定连接方式，电磁头尺寸决定安装空间，启闭方式决定控制逻辑，而阀体材质和密封结构则决定它能否适应具体介质与工况。
