车铣复合加工回转连接座结构设计

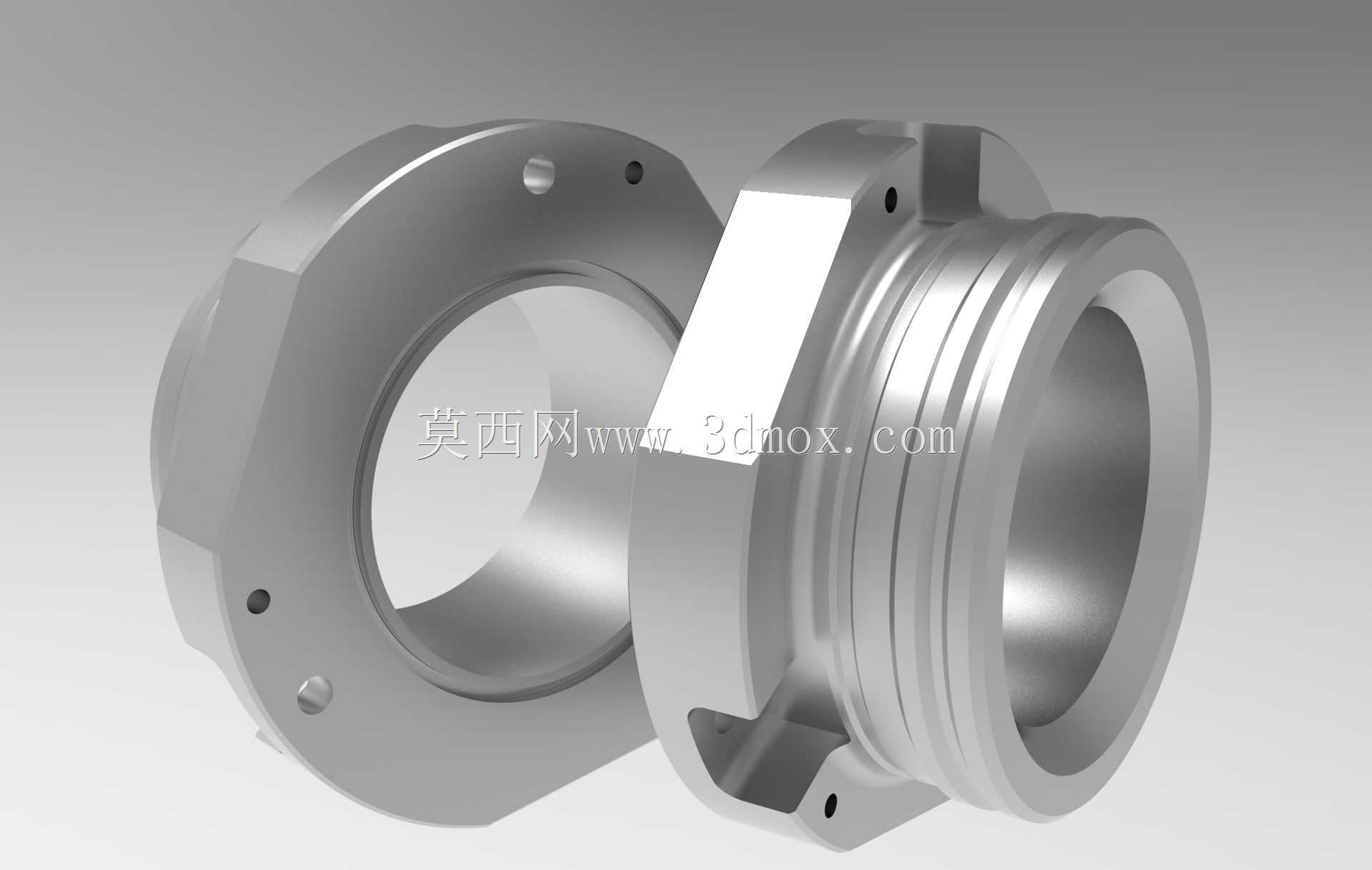

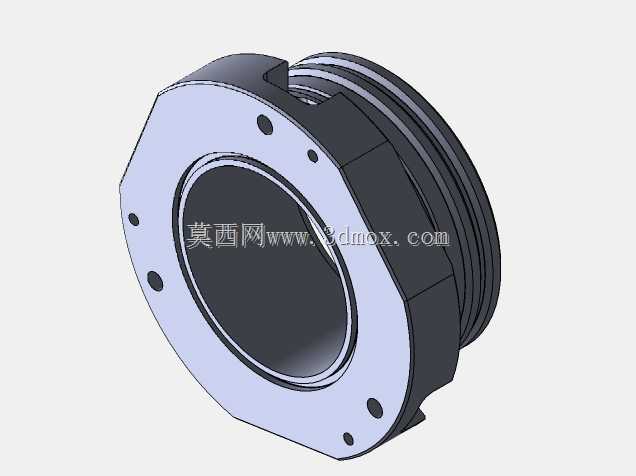

　　在车铣复合加工产线的工装配套环节，这类回转连接座属于主轴端与执行端之间的过渡承载构件，日常工况里要同时承接轴向锁紧拉力、径向切削反力以及换工位时的小幅扭转载荷，常见于多任务 Millturn 机床的副主轴接料、夹具转接或者检测探头挂载场景。从结构布局来看，零件左侧采用带均布小孔的法兰盘形态，盘体外侧加工出对称扁方，既方便装配时用扳手卡位止转，也能在狭小安装空间里避开周边管线干涉；法兰端面上的小孔分别承担销钉定位与螺钉锁紧功能，定位孔按小间隙配合设计，保证重复装拆后的同轴度，螺钉孔则做沉头处理，避免紧固件突出端面影响贴合。右侧为多级阶梯外圆，表面连续布置多道环形槽，这些槽位并非单一密封用途，

　　靠近法兰的浅槽用于安装 O 型圈实现端面或轴间防尘防液，靠外侧的细牙螺纹段与环槽组合，可配合锁紧螺母完成轴向定位，也能适配不同规格的卡盘接盘或过渡套。零件中心为大直径贯通孔，该设计首先是为了让棒料能够从主轴内部穿过，适配长棒料连续加工需求，其次也可布置气动或液压管路，为前端夹具提供拉紧动力通路，贯通孔内壁按回转面精加工，减少送料时的刮擦阻力。建模过程中先以回转轴线为基准搭建主体草图，将法兰外圆、阶梯轴段、内孔各直径按装配公差层级标注，回转生成基础实体后，再处理法兰上的周向孔系与扁方结构：周向孔采用圆周阵列方式生成，阵列时同步约束孔位相对于扁方的角度，避免装配时孔位与机床端螺孔错位；扁方通过对称拉伸切除完成，

　　两侧面的平行度需要与轴线基准建立关联，保证扳手夹持时受力均匀。外侧环槽与螺纹段在建模时单独区分特征，密封槽的槽底圆角、槽口倒角按密封件安装标准设置，防止锐边割伤橡胶圈；螺纹段收尾处预留退刀空间，符合车削加工的工艺逻辑。安装边界方面，法兰端面为主要轴向定位面，需要与配合件端面完全贴合，因此建模时保证该端面与回转轴线的垂直度要求；最大外圆尺寸需小于机床主轴前端的安装避让孔径，法兰外径则要匹配对应接盘的螺钉分布圆，零件总长度要控制在主轴端面与夹具之间的允许间距内，避免换刀时刀具路径与座体发生碰撞。功能特性上，该构件兼顾了回转类零件的同轴度优势与铣削特征的止转、定位能力，一次装夹即可完成法兰端面、外圆、内孔、环槽、螺纹以及周向孔的加工，

　　正好对应车铣复合机床的加工特点，减少多次装夹带来的定位误差。实际选型配套时，可根据主轴端口规格调整法兰厚度、孔位数量以及阶梯轴直径，中心通孔尺寸则依据常用棒料直径确定，在保证壁厚满足强度要求的前提下尽量扩大通孔，提升送料兼容性；外圆上的各段轴颈分别对应轴承、密封件、锁紧螺母的安装位，轴肩高度按定位件的安装要求设定，既保证轴向定位可靠，又方便拆卸维护。这类转接座在产线中虽属于过渡连接件，但精度直接影响后端夹具的跳动表现，建模时将所有配合面的尺寸基准统一到中心轴线，法兰孔位与外圆螺纹的位置度通过参数化关联，修改主轴适配尺寸时可同步更新全部关联特征，减少后续改型的重复建模工作量。
