多铰接位联动阻尼转轴支架结构

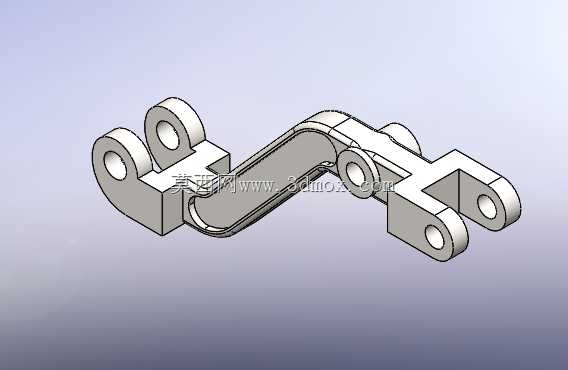

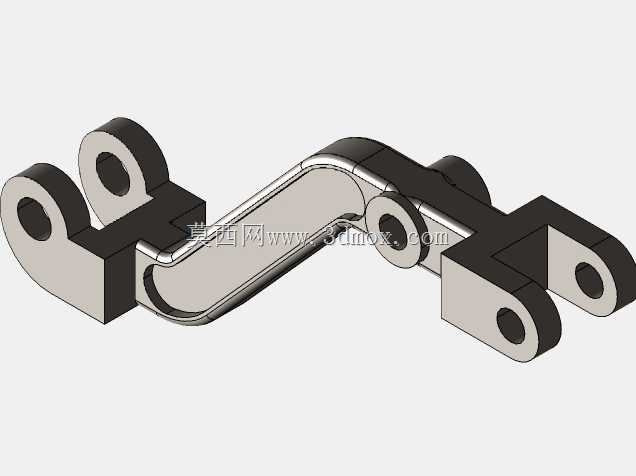

　　而是按照终端翻盖的实际转动包络线做轨迹拟合：当翻盖从闭合状态翻开至最大工作角度时，弯臂自身不会和主机内部的PCB板、电池仓、排线走位区域发生运动干涉，两端耳座的孔位中心距经过严格校核，保证转动过程中传动比恒定，不会出现中途卡滞或者角度死点。设计阶段首先要确定的是两端安装面的边界约束：左侧双铰接耳用于连接固定基座侧，耳座的底面贴合主机内部的钣金安装凸台，孔位对应M2或者M2.5规格的紧固销轴，耳座外侧的凸台高度控制在装配公差范围内，保证销轴压入后两端不会出现轴向窜动；右侧分叉式双铰接耳直接连接翻盖侧的塑胶或者金属支撑骨架，分叉间距适配翻盖骨架的连接臂厚度，装配后销轴穿过三处同轴孔位，将翻盖的转动力矩直接传递到阻尼臂上。该阻尼联动构件主要面向消费电子翻盖结构、小型通讯终端开合机构、便携检测设备舱门以及轻型工装翻转工位的缓冲限位场景，在需要控制开合角速度、避免终端硬碰撞、维持任意悬停角度的机构中承担核心阻尼输出与运动导向作用。日常选型中这类构件常被布置在翻盖与主机基座的衔接缝隙内，替代单纯依靠塑胶卡扣或者拉簧限位的简易结构，解决翻盖快速松手时砸向基座、屏幕开合晃动、长期使用后转轴松旷无法悬停的常见故障。从结构布局来看，构件采用长弯臂一体式承载设计，两端分别设置双组同轴铰接耳座，中段为连续变截面的弧形过渡臂体，所有铰接孔位均预留标准销轴穿装空间，耳座侧面预留沉台用于嵌装阻尼摩擦片、微型扭簧或者液压阻尼芯轴。弯臂的走向并非随意弯折，

　　中段弧形臂体的截面采用加厚矩形过渡，在靠近铰接耳的位置做局部圆角加强，避免长期反复转动过程中应力集中在臂根位置出现疲劳断裂，臂体的下表面预留浅槽用于布设翻盖连接排线，排线顺着弧形槽走向布置，在整个开合行程中始终保持平缓弯曲，不会出现折线死折，大幅提升柔性排线的弯折寿命。功能特性上，该构件并非单纯的刚性传动连杆，铰接位置集成的阻尼单元可以提供恒定的转动阻力矩，用户翻开终端时可以感受到均匀的阻尼手感，翻动到任意角度松手后，阻尼力矩可以平衡翻盖自身的重力矩，让屏幕稳定停在当前角度，不会自行回落或者自行弹开；闭合过程中阻尼力会抵消大部分翻盖重力带来的加速效应，临近闭合位置时转速已经降到极低，不会出现上盖撞击基座的异响和冲击。

　　在实际工装应用场景中，这类阻尼臂也可以被改装为小型设备检修门的悬停支撑，当检修门向上翻开后，无需额外加装气弹簧，依靠铰接位的阻尼摩擦力就可以将门体维持在开启状态，检修人员双手可以完全解放出来操作内部器件，关门时只需要施加轻微的下压力即可平缓闭合，相比传统气弹簧结构，该构件整体厚度更薄，适合安装空间局促、没有足够行程布置气弹簧的小型设备舱体。建模过程中所有铰接孔的同轴度需要重点管控，两端耳座的孔位轴线平行度误差需要控制在小型精密构件的常规公差等级内，如果孔位轴线出现偏斜，销轴穿装后会产生额外的径向卡紧力，不仅会让转动手感变得生涩，长期磨损后还会出现孔位椭圆扩孔、阻尼力矩衰减的问题。臂体的外轮廓所有转角都做了圆角处理，

　　没有尖锐的应力集中棱边，既避免装配过程中划伤操作人员和周边线材，也优化了冲压或者粉末冶金加工时的材料流动特性，如果采用金属粉末冶金工艺成型，均匀的壁厚可以保证烧结过程中变形量一致，后续只需要少量精加工铰接孔即可满足装配要求；如果采用锌合金压铸工艺，弯臂的拔模斜度已经在结构中预留，侧面没有倒扣特征，模具可以直接侧向分模，不需要复杂的抽芯结构。安装边界方面，整个构件在最大转动角度下的外轮廓包络尺寸需要和终端内部的预留空间做逐帧干涉检查，在翻盖完全闭合时，弯臂会收纳进基座的预留凹槽内，整体高度不超过终端壳体的内部堆叠间隙，不会额外增加产品的整体厚度；在翻盖完全翻开至极限角度时，弯臂的弧形最高点也不会顶起屏幕背面的支撑钢板，所有运动行程内的安全间隙都预留足够，即使壳体受到外力挤压出现轻微形变，也不会直接摩擦到阻尼臂本体。铰接耳座的端面和配合件之间预留了微小的轴向间隙，用于叠加调整垫片，量产装配时可以通过增减摩擦垫片的数量来微调阻尼力矩的大小，适配不同重量翻盖的需求，同一款臂体结构就可以覆盖多个不同尺寸规格的终端产品，不需要重新开模制作主体支架，大幅降低衍生型号的开发成本。
