镂空轻量化回转支承框架结构件

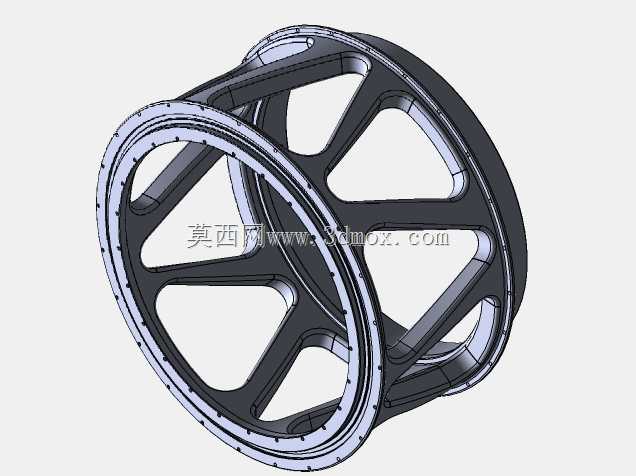

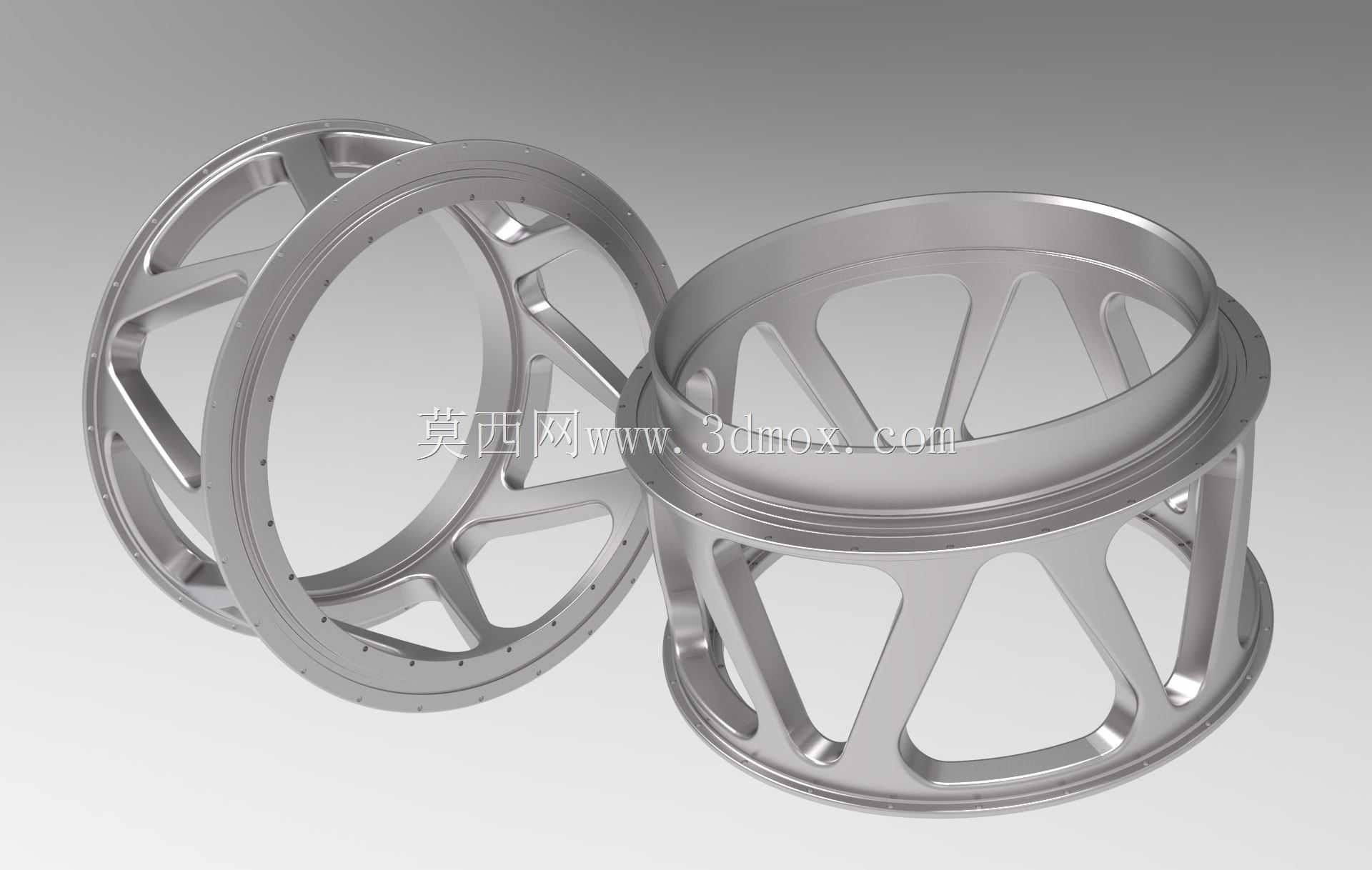

　　这套环形镂空框架构件面向精密回转类设备的支承与安装场景，整体为两端带法兰环、周向均布斜向辐条的筒状回转结构，常见于光学设备镜筒支承、航空机载设备安装框架、精密转台内骨架以及高端检测设备的回转承载单元，这类构件既要承担轴向与径向的复合载荷，又对自身重量有严格限制，因此采用了大比例镂空的辐条式构型，在保证结构刚性的前提下最大限度去除多余材料。

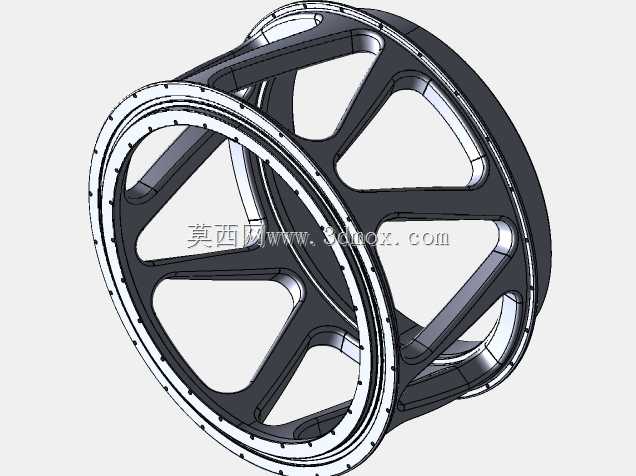

　　从结构细节来看，构件两端为完整的环形法兰，法兰端面上沿周向均匀布置了一圈安装小孔，用于和相邻的端盖、对接法兰或者设备基体进行螺栓紧固，法兰外缘预留了多层阶梯止口，装配时可以直接嵌入配对零件的定位槽内，无需额外加装定位销即可保证同轴度，减少装配环节的找正工作量。连接两端法兰的并非整面筒壁，而是多组沿圆周均匀分布的斜向支撑辐条，辐条采用变截面设计，靠近法兰根部的位置截面宽度更大，向框架中部延伸时截面逐步收窄，这种构型匹配了构件受力时的弯矩分布规律——法兰根部是弯矩集中区域，加大截面可以有效降低局部应力，框架中部受力以拉压为主，收窄截面既不影响承载能力，又能进一步削减整体重量。辐条之间形成大面积的三角形镂空窗口，既方便装配时操作人员伸入框架内部进行线路布设、零件锁紧，也能让设备运行时的气流顺利穿过，避免密闭筒状结构在高速回转时产生风阻扰动与风噪。

　　建模过程中首先绘制两端法兰的回转轮廓，通过旋转命令生成基础法兰实体，再绘制单根斜辐条的截面草图，沿螺旋倾斜路径扫掠生成支撑体，之后对辐条与法兰的交接位置做全圆角过渡，避免直角交接带来的应力集中问题。周向阵列所有辐条后，对法兰端面的安装孔进行特征阵列，同时在所有镂空窗口的棱边处添加倒角，既去除加工后的锐边，也避免应力集中在棱边位置萌生裂纹。整个构件的所有壁厚、辐条截面尺寸都保持均匀，适配一体化五轴铣削或者铸造成型后精加工的工艺路线：如果采用铝合金毛坯直接车铣复合加工，两端法兰的外圆、端面止口可以在一次装夹中完成车削，保证两端法兰的同轴度与端面跳动精度，辐条之间的镂空区域通过五轴联动铣削去除多余材料，加工过程中需要注意薄壁部位的装夹夹持力，避免装夹变形导致最终尺寸超差；如果采用铸造成型工艺，均匀的壁厚可以避免铸造时出现缩孔、冷隔缺陷，后续仅需对法兰配合面、安装孔进行精加工即可达到使用要求。

　　安装边界方面，两端法兰的外圆止口为主要定位基准，装配时配对止口的配合间隙控制在小间隙配合区间，既保证装配时可以顺利推入，又能限制框架径向窜动。端面安装孔的孔位分布遵循通用圆周安装规范，孔间距公差控制在精密机械装配的常规精度范围内，保证螺栓可以顺利穿入配对法兰的对应孔位。构件的轴向总长度、法兰外径与内径尺寸都预留了和相邻部件的避让空间，镂空窗口的边缘距离辐条根部保留了足够的壁厚，即使在螺栓预紧力作用下也不会出现局部变形。实际使用中，这类框架内部通常会安装光学镜片、传感器或者其他精密功能组件，镂空结构既可以为内部组件提供观察与操作空间，也能大幅降低整个回转单元的转动惯量，让设备转位时的响应速度更快，启停过程的冲击更小。斜向布置的辐条相比直辐条拥有更好的抗扭性能，当框架承受周向扭转力矩时，斜辐条可以将扭矩分解为沿辐条方向的拉压载荷，充分发挥材料的承载能力，避免直辐条结构在受扭时出现局部弯曲变形。整套结构没有多余的冗余特征，每一处截面变化、每一个圆角过渡都对应受力需求或者工艺要求，是轻量化回转支承构件的典型实用构型。
