型材框架焊接修整轮廓工装结构

　　该结构围绕矩形型材框架的焊接后修整需求展开，整体采用外框围合加内部纵横支撑的布局形式，外框由四根等截面长条型材首尾对接构成封闭承载边界，内部设置两根纵向通长型材作为主承力梁，三根横向短型材作为定位分隔件，所有构件交接处均预留焊接工艺余量，适配焊接工序后对轮廓平面度、侧边直线度的修整加工要求。

　　从实际应用场景来看，这类框架结构常见于小型设备机座、工装承载平台、防护栏骨架以及轻型输送线支撑段的预制工序中。型材下料后先进行组对点焊，焊接过程中热输入会导致构件产生角变形、弯曲变形，焊缝收缩还会让外框对角线出现偏差，若直接进入后续装配工序，会造成安装孔位错位、外围护板无法贴合、配套部件安装间隙不均等问题。该轮廓结构在建模阶段就预先还原了焊接后的变形基准形态，将修整余量、构件搭接关系、焊缝位置同步纳入三维空间校核，可直接用于指导焊后铣削、磨削或者火焰校正工序的走刀路径与校正点位设定。

　　设计思路上优先保证框架的整体刚性，纵向两根主梁沿框架长度方向通长布置，承担主要的竖向载荷与弯曲力矩，横向分隔件均匀分布在主梁跨度之间，既可以限制两根主梁的侧向变形，也将外框内部空间分隔为多个独立区间，后续铺设面板、安装电气元件或者固定其他功能部件时，都能获得均匀的支撑点位。所有型材的截面选型保持统一，减少下料、焊接时的工装切换次数，交接处采用搭接而非顶面对接的形式，增大焊缝接触面积，避免焊接时出现焊穿、构件错位的问题。外框的四个转角处做了小幅圆角过渡处理，既可以降低焊接应力集中，也能避免修整加工后锐边划伤装配人员。

　　外形尺寸与安装边界方面，整体框架为扁平矩形结构，长宽比例约为2:1，整体高度远小于长宽尺寸，属于平面承载类框架。外轮廓的四个侧边均预留了2到3毫米的修整余量，焊后可通过铣边加工将外轮廓尺寸统一控制在装配公差范围内，框架底面为整体安装基准面，修整后要求整个平面的平面度控制在每米0.5毫米以内，保证后续安装到设备底座时不会出现悬空翘曲。框架上未预先加工安装孔，所有孔位都安排在轮廓修整完成后进行配钻，避免焊接变形导致孔位偏移，纵向主梁与横向分隔件的交接焊缝均布置在构件内侧，外侧面保持完整平面，修整加工时可一次性走刀完成整个侧边的精加工，不需要反复避让焊缝凸起。

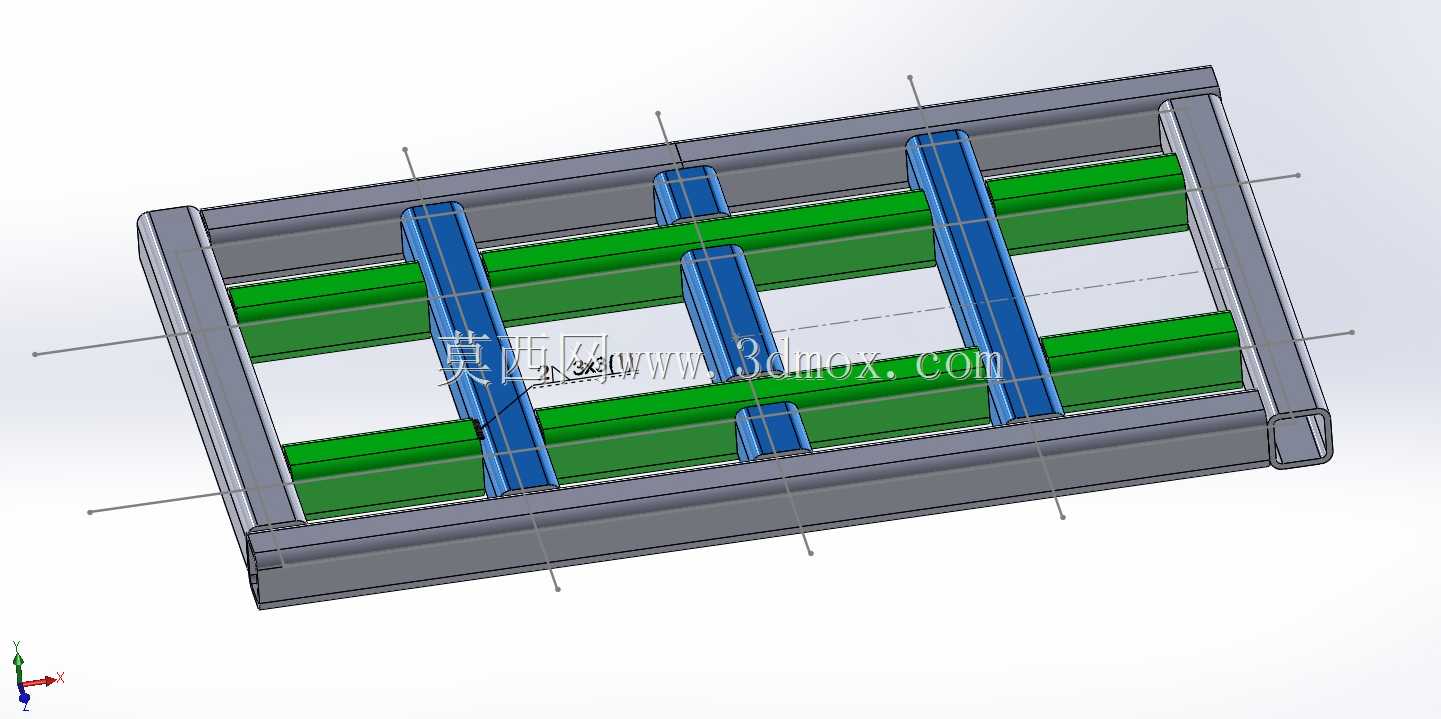

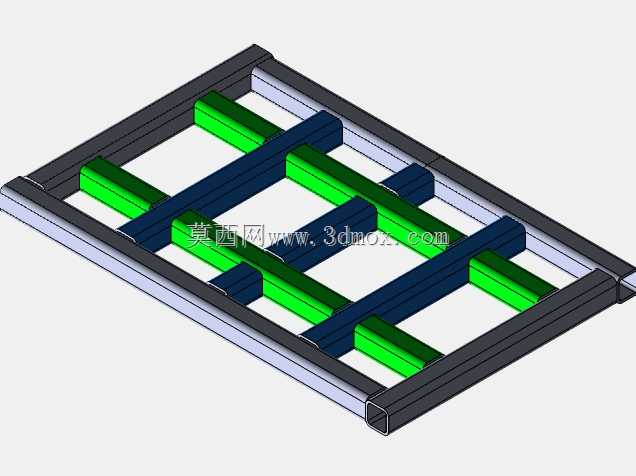

　　功能特性上，该结构兼顾了焊接工艺性与后期加工便利性，纵横交错的筋梁布局让框架在承受偏载时不会出现明显扭转变形，绿色标识的纵向主梁与蓝色标识的横向分隔件在三维模型中做了颜色区分，方便工程人员快速识别主承力构件与定位构件，焊接作业时可优先焊接主梁与外框的连接节点，再焊接横向分隔件，按照对称焊接的顺序分散热输入，进一步控制焊接变形。轮廓修整完成后，框架既可以作为独立承载平台使用，也可以多组拼接组成更长的生产线支撑骨架，适配不同工位的布局需求。
