弯柄撬钉楔钩式手动五金工具结构

　　该楔钩式弯柄工具主要面向装配工位、维修现场以及箱体、木托盘、钣金护板等需要局部撬动与起钉作业的场景。结构一端采用带环槽的圆头受力端，可作为撬拔时的支点或挂接定位点；另一端逐渐收窄成扁平楔口，能够插入狭窄缝隙，完成撬开、撑开、挑起钉帽或分离贴合件等动作。长杆中段设置平滑弯曲段，使操作者在贴近地面、设备底座或框架边缘作业时，手部和杆体能够避开障碍物，同时把直线推力转化为更顺手的杠杆力矩。

　　从实际用途看，这类工具并不追求复杂机构，而是依靠杆身长度、弯曲角度和端部形状形成稳定的力臂。直杆部分承担主要弯矩，靠近楔口的区段需要承受较大的局部压应力，因此截面在扁平端逐渐过渡，既保证楔口能够进入窄缝，又避免根部因突然变薄而产生应力集中。圆头端的环形轮廓可在起钉时抵住工件表面，形成回转支点；当钉帽被楔口卡住后，下压长柄即可利用杠杆原理将钉子逐步拔出。弯曲段的位置没有设在受力最剧烈的端部，而是布置在杆身中部，便于改变施力方向，也减少了支点附近的复杂应力。

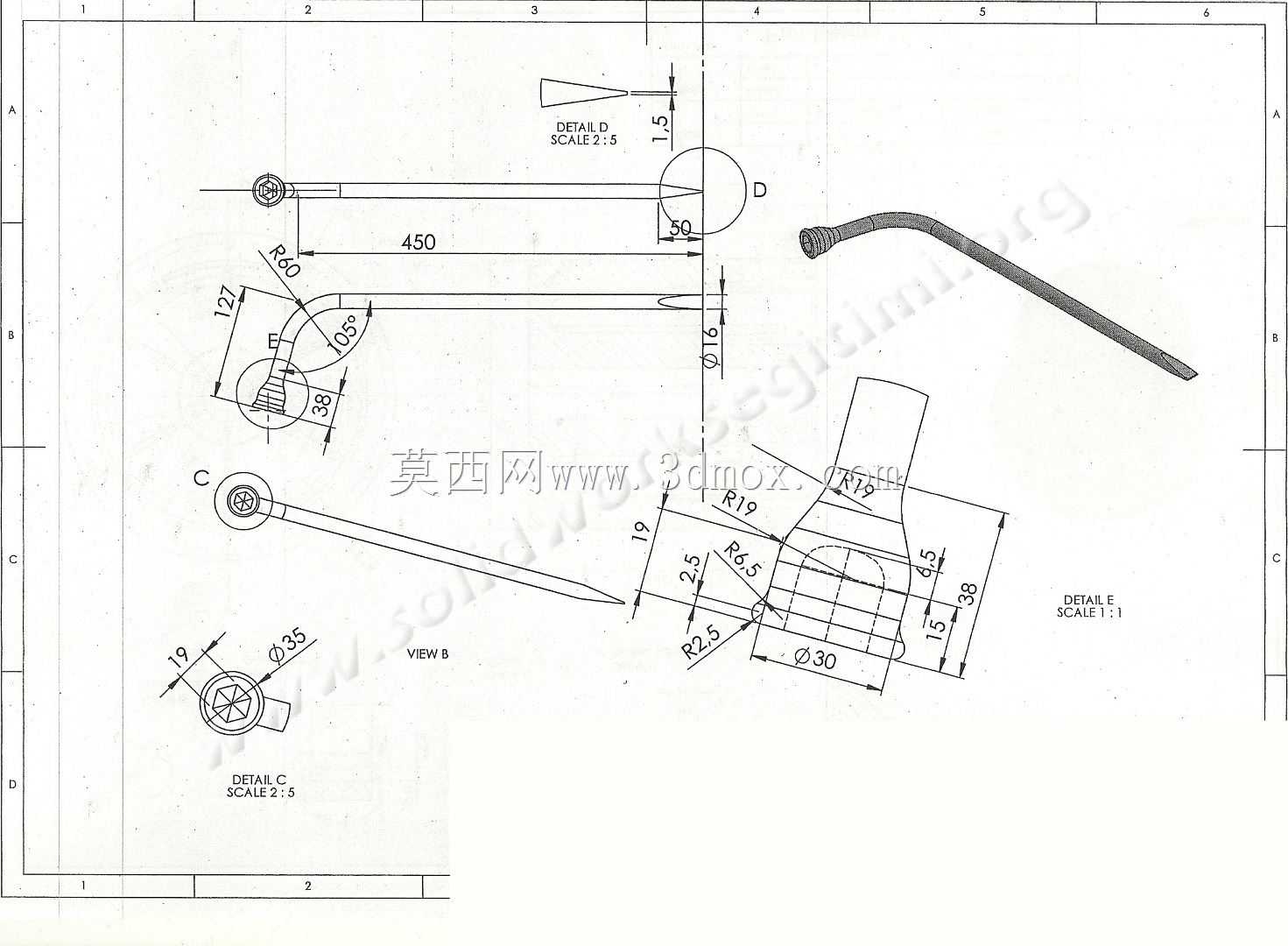

　　建模时应先确定工具的整体作业边界：长杆轴线、弯曲半径、楔口厚度以及圆头外径共同决定它能否进入目标间隙。圆头端不宜过大，否则在狭窄位置无法贴靠；也不能过小，否则支点压强过高，容易压伤工件表面。楔口端部需要保留一定厚度，真实产品中通常做成略带钝度的斜面，而不是锋利刀刃，这样在撬动金属件、木构件或包装件时更耐冲击，也能降低崩口风险。扁平段向圆杆段过渡时，应采用连续变截面处理，使宽度和厚度沿杆长逐步变化，避免在台阶处形成疲劳薄弱区。

　　外形尺寸方面，长柄占整体长度的大部分，适合双手或单手施加力矩；弯段角度应兼顾避让与传力，角度过大会降低轴向推送效率，角度过小则无法有效绕开基面。圆头端的环槽可用于悬挂收纳，也能在某些拉拔动作中限制滑脱。楔口的斜面方向决定插入姿态，建模时需要保证上下两面不对称收窄：一面较平，便于贴紧被撬表面；另一面形成导入斜角，便于挤入缝隙。杆身表面可按实际工艺理解为整体锻造或冲压后热处理，再进行表面防锈处理，因此模型中不必添加多余装饰特征，所有轮廓都应服务于受力、插入和握持。

　　安装与使用边界上，该工具属于手动辅具，不涉及与设备的固定接口，但需要考虑操作者握持空间和支点接触面积。在设备维修中，它常用于撬开护罩、调整垫块、拔除定位销旁的紧固件或拆卸包装箱；在工装现场，也可作为临时校正、对位和分离工具。设计时应避免杆身出现尖锐内角，弯曲外侧材料受拉、内侧受压，过渡半径过小会使内侧皱折并降低承载能力。圆头与杆身连接处要保证连续相切，楔口根部则需要保留足够的截面高度，以承受反复撬动时的弯曲载荷。

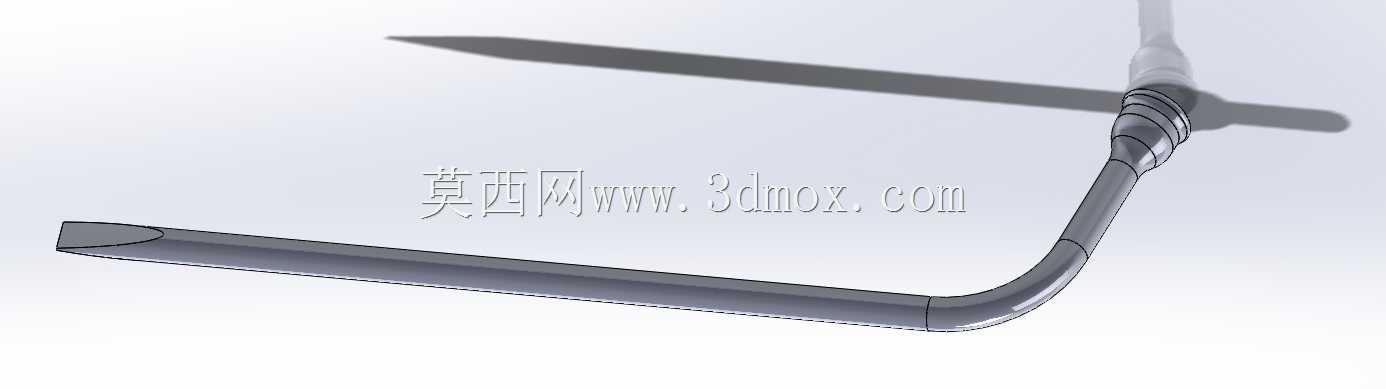

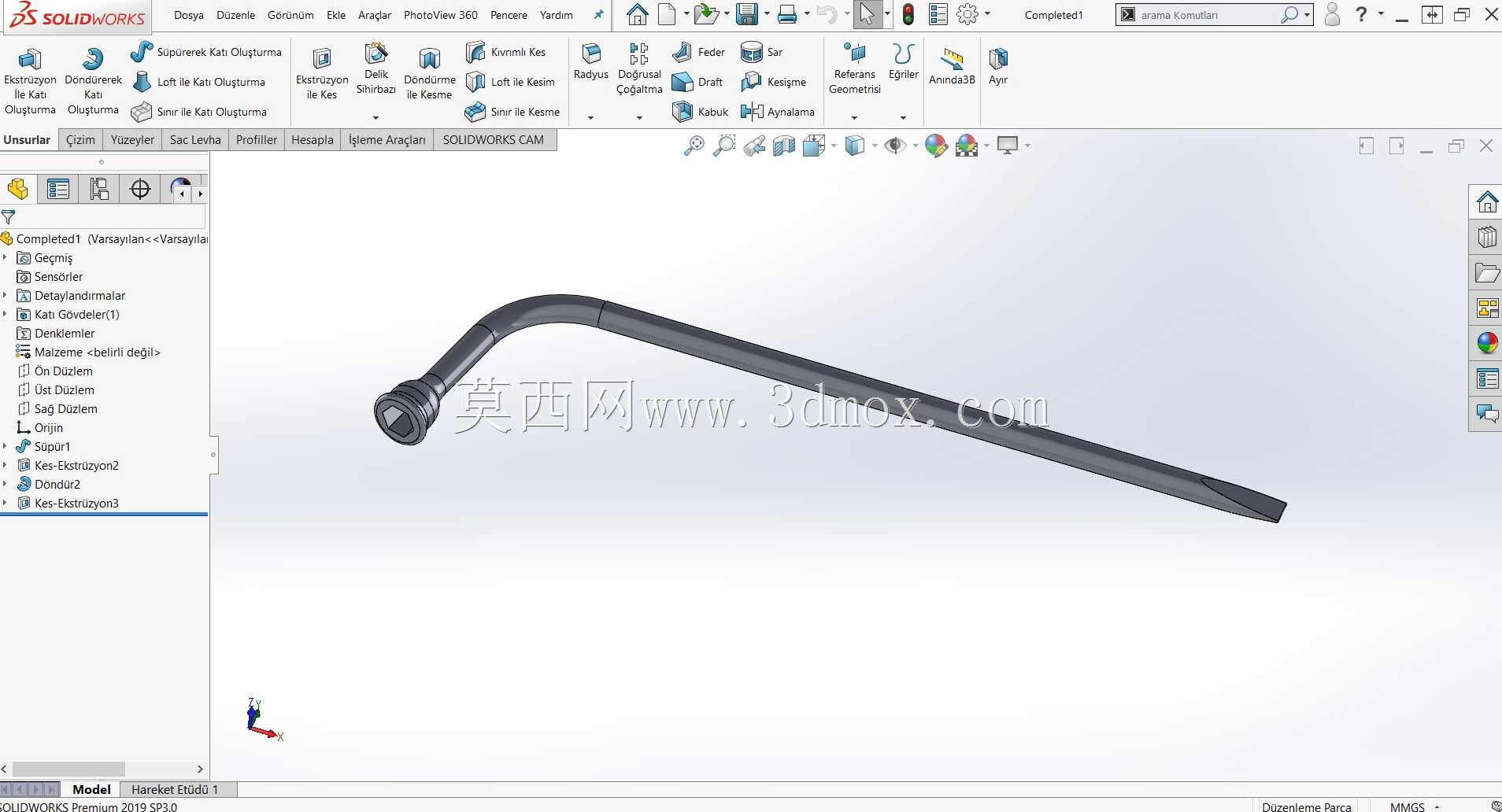

　　三维结构表达的重点不在复杂装配，而在单一件的截面变化和力线走向。杆体中心线应先按直段、弯段、楔入段分段建立，再沿中心线扫掠主体；端部圆头和扁平楔口分别通过局部成型完成，最后合并为连续实体。倒角与圆角不宜统一处理，圆头边缘、握持段、楔口尖端和弯曲过渡区应根据接触方式设置不同半径。这样得到的模型既能反映手动五金工具的制造逻辑，也能用于结构展示、作业干涉检查以及工装辅具方案沟通。
