三腔圆柱嵌装基座几何结构造型

　　这个三腔圆柱嵌装基座的结构设计，最初是面向通讯终端装配工位里的圆柱类元件预定位场景展开的，日常产线里常见的圆柱状通讯接插件、信号中继模块的柱状壳体、同轴连接组件，在预装前都需要统一的定位承托结构，避免散件堆放导致的接触面磕碰、引脚变形。整体采用一体式长方体块作为外部承载基体，三个等径圆柱腔体沿基体长度方向等距并排开设，腔体轴线垂直于基体底面，腔体顶部做了半开放的圆弧开口，既可以从正面直接观察圆柱件的装入深度，也能让操作人员从开口处快速取放嵌装的圆柱工件，不用从腔体顶部硬塞，大幅提升小批量装配时的上下料效率。

　　从结构受力的角度考量，外部基体的壁厚在腔体之间保留了足够的实体筋位，三个腔体相邻的间隔壁厚没有做过度减薄，当圆柱工件装入后，侧壁承受圆柱件的侧向挤压力时，不会出现腔体变形、相邻腔互相干涉的问题；基体底部为完整的平面结构，可以直接平稳放置在装配工作台的防滑垫面上，也可以在底面预留安装孔位，通过螺栓将整个基座固定在自动送料线的工位治具板上，安装边界的长宽尺寸完全适配常规通讯装配工位的治具安装间距，不需要额外做转接板就能直接替换原有老旧的单腔定位座。

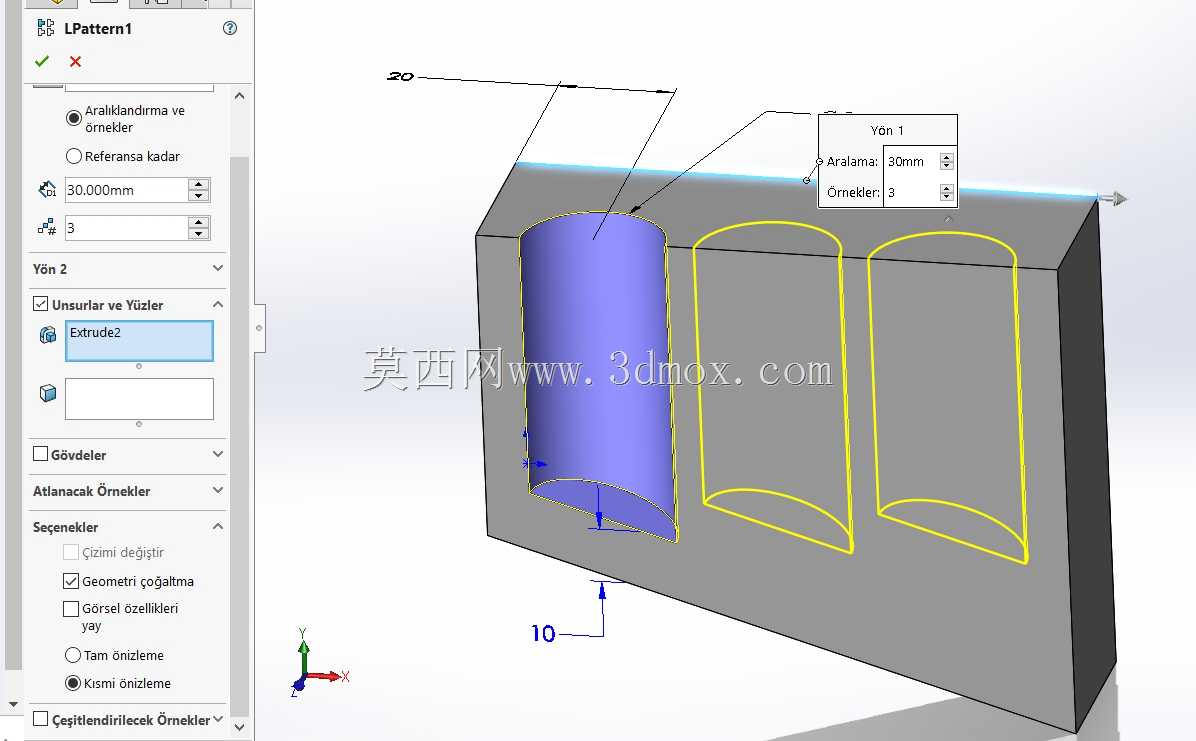

　　腔体的内壁做了等径的圆柱面成型，底部预留了小段圆弧承托面，圆柱工件落位后，底部圆弧面会托住工件的下端弧面，不会出现工件直接磕碰腔体底平面造成端面划伤的情况；腔体的深度设计参考了常见圆柱通讯元件的主流长度，工件装入后上端会略高出基体顶面，方便夹爪或者操作人员直接捏住工件上端取出，不需要额外设计顶出机构，简化了治具整体结构。三个腔体采用统一的孔径参数，在建模时先绘制单腔的拉伸切除轮廓，通过线性阵列完成另外两个腔体的特征生成，后续如果需要适配不同直径的圆柱元件，只需要修改草图里的圆直径参数，阵列特征会同步更新所有腔体的尺寸，参数化修改的逻辑非常适合后续衍生不同规格的治具型号。

　　外观上基体做了黑色的哑光表面处理，三个腔体的内壁分别用不同的区分色做标识，现场作业人员可以通过颜色快速区分三个腔对应的工件类型，比如分别放置待装配、已检测、不合格的圆柱元件，不用额外粘贴标识标签，长期使用也不会出现标签磨损脱落的问题。在实际产线应用里，这类多腔定位基座既可以用在人工预装工位，作为工件排序、临时存放的承托架，也可以配套在自动化上下料机械臂的工作范围内，机械臂可以按照固定的坐标位置依次从三个腔体内抓取工件，三个腔体的位置坐标在建模时已经做了等距约束，机械臂的抓取路径只需要做一次点位示教，就能适配三个取料位，减少示教调试的工作量。

　　结构设计时特意避开了尖角、薄壁等容易在加工过程中出现变形的特征，外部基体的所有外棱边都做了小半径的倒圆角处理，既避免操作人员取放基座时被锐边划伤，也能在数控加工完成后减少边角处的应力集中，长期承受工件的反复插拔冲击也不会出现边角崩裂的问题。腔体开口处的边缘同样做了导入倒角，圆柱工件从开口处放入时，倒角会起到导向作用，即使工件和腔体存在小角度的偏差，也能顺着倒角滑入腔体内，不会出现工件卡在开口端面的情况。整个结构没有复杂的曲面特征，不管是采用机加工实体制作，还是通过3D打印快速打样验证，都能很低成本地完成实物制作，后续如果需要拓展腔体数量，只需要沿着基体长度方向增加阵列数量，同步加长基体的总长即可，整体结构的延展性很强，能够适配不同产能节拍的通讯装配工位的使用需求。
