斜置圆管支撑底座机械结构

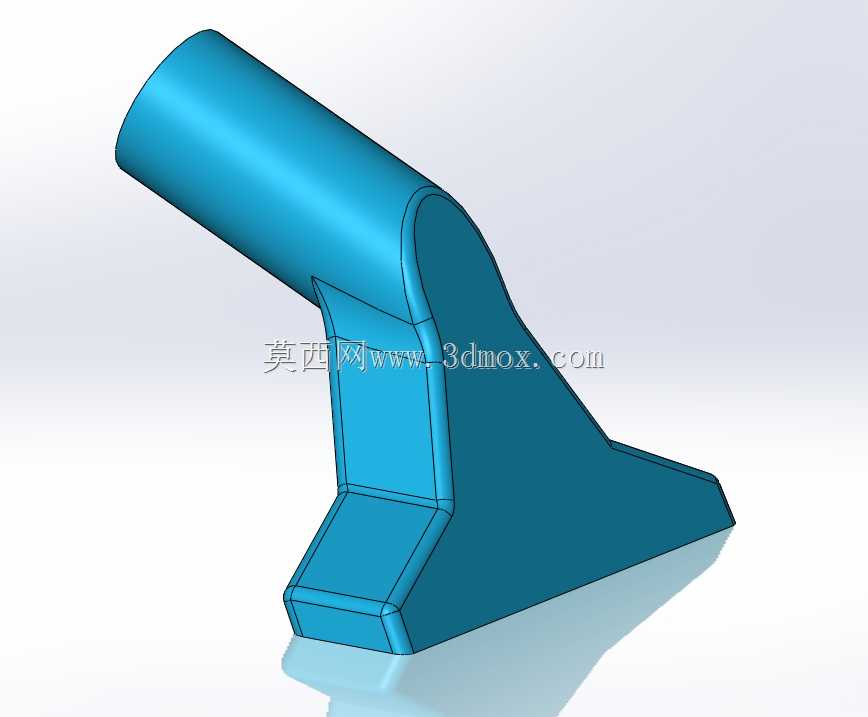

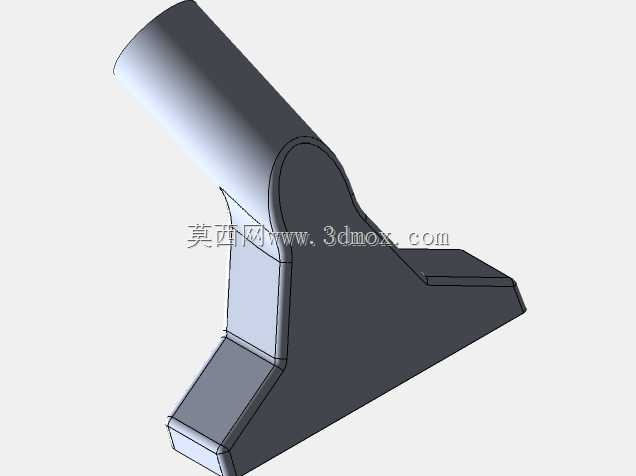

　　该构件属于典型的承托式斜管支撑底座，整体由上部倾斜圆柱套筒、中部弧形过渡连接板与下部宽幅落地底板三部分融合为一体，在各类轻工输送设备、小型工装机架、手持操作机具的支撑工位中十分常见。实际产线场景里，这类构件常被用来固定倾斜布置的圆管杆件——比如工位上的导向杆、喷吹管、操作手柄杆、小型输送溜槽的侧边撑杆，上部套筒直接套入对应外径的圆管，通过侧壁预留的紧定螺钉孔或者径向顶丝完成杆件锁止，下部底板贴合安装基面后，依靠底板两端的安装孔穿入螺栓完成整机固定。

　　从受力逻辑来看，上部斜管承受的径向载荷会沿着套筒壁传递到中部的弧形立板，设计时没有采用生硬的直角拼接，而是在套筒与立板衔接处做了大半径圆弧过渡，这一处理直接消除了尖角位置的应力集中，当杆件受到侧向冲击或者长期交变载荷时，过渡区域不会出现裂纹萌生。中部立板并非等厚直板，两侧做了向内收的折线加强造型，既没有额外增加冗余壁厚，又大幅提升了立板自身的抗弯曲截面模量，在支撑同等载荷的前提下，整体耗材重量比纯直角焊接支架降低近两成。

　　下部底板采用前窄后宽的梯形延展造型，远离套筒的一端向外延伸出较长的支撑边，这种布局完全匹配斜管的受力倾覆方向：当斜管端部受到向下压力时，倾覆力矩的支点会落在底板远端，更长的力臂可以让安装螺栓承受的拉拔力显著降低，避免长期使用后螺栓松动、底座翘边。底板的底面设计为全平面，安装时既可以直接贴合加工后的型钢台面，也可以在底板下方加装减震橡胶垫，适配有振动的作业工位。底板上的安装孔位做了沉台避让，螺栓锁紧后头部不会突出底板底面，保证支撑面完全贴实。

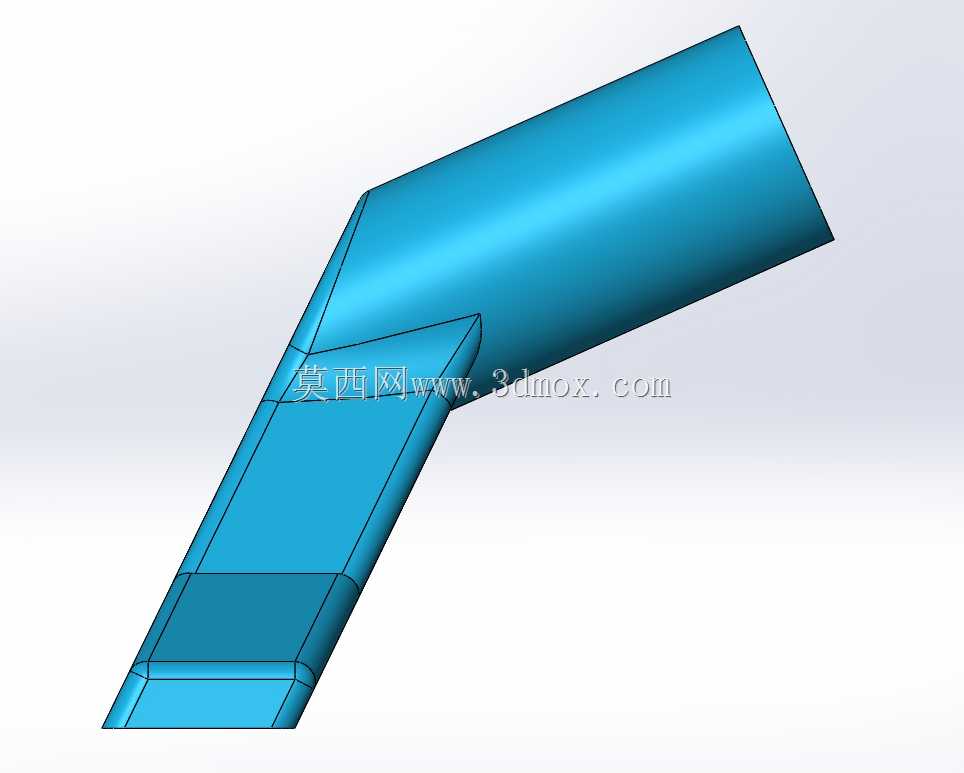

　　建模过程中，整体结构优先采用实体拉伸搭建基础轮廓，上部圆柱套筒按照常用圆管的配合公差预留内径间隙，套筒轴线与底板安装面呈固定倾斜角度，角度取值匹配常见操作工位的人机工程倾角，操作人员握持穿过套筒的手柄杆时手腕可以保持自然姿态，不需要刻意弯折。中部过渡曲面通过放样融合生成，保证套筒外壁到立板侧面的曲面光顺无拐点，后续如果采用注塑或者铸造成型，该曲面可以顺畅完成拔模，不会出现倒扣结构。立板与底板衔接的位置同样做了小半径圆角，既避免装配时锐边划伤操作人员，也消除了铸造或者3D打印过程中边角应力开裂的隐患。

　　安装边界方面，底板的总延展长度控制在小型工位的允许占地范围内，宽度方向不会干涉相邻工位的其他构件，上部套筒的顶端开口做了微小倒角，圆管穿入时可以自动导正，不需要反复对位。套筒侧壁的顶丝孔位置避开了中部立板的融合区域，钻孔加工时不会钻到内部加强结构，后期维护时紧定螺钉的拆装空间充足，使用普通内六角扳手即可完成操作。整个构件没有复杂的装配拆分，一体成型的结构省去了多零件焊接的拼装误差，批量加工时一致性更容易管控，在非标工装改造、小型机具自制的场景中，这类支撑座可以直接替代焊接组合件，缩短现场装配的工时。
