带侧通油口的铰接式液压支座阀体

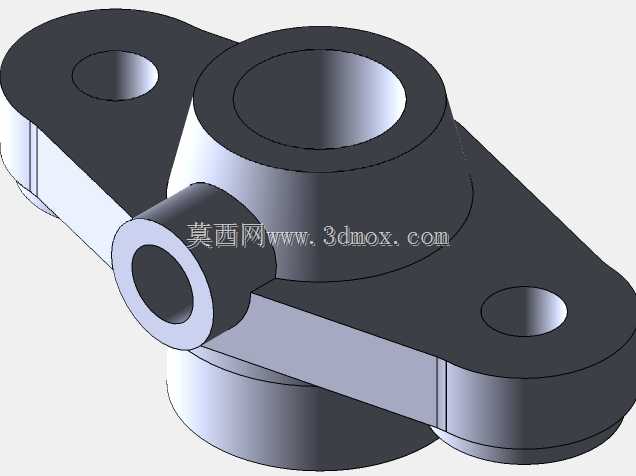

　　该零件属于小型液压与气动回路里的铰接式安装支座类构件，整体采用一体化铸锻后机加工的成型思路，把主回转通道、侧向支管接口和两端安装耳板整合在同一本体上，减少了管路转接件数量，在紧凑设备布局里能同时承担油路连通、元件支承和位置固定三项作用。从现场使用场景看，这类构件常见于小型工程机械操纵阀组、农业装备液压转向支路、机床夹具的分流底座以及自动化生产线的气动执行元件安装位；设备运行时，主立孔用于穿装阀芯、铰接螺栓或连通上下油路，侧向水平通孔则对接压力表、节流接头、测压软管或分支油管，底板两侧的沉孔穿过紧固螺钉后，可把整个部件锁定在阀块台面、机架立板或泵组旁的安装基板上。结构设计上，中部主体采用阶梯回转体造型：

　　上端大直径凸台留出密封面与接头贴合余量，下段缩颈嵌入配对基座的定位凹坑，形成径向止口，装配时无需反复找正即可保证主孔与底孔同轴；侧向支管与主体相交处做了加厚圆角过渡，避免油压脉动在相贯线位置形成应力集中，支管外端预留的环形端面可直接放置组合垫圈或O型圈，端面拧紧后实现硬密封加软密封的双重防漏。底板轮廓为两端带圆弧的长腰形，这种形态相比方形法兰更省材料，也让两个安装孔的受力跨度拉开，抵抗侧向油管插拔带来的倾覆力矩；耳板上的通孔设计为沉头结构，螺钉头沉入板面后不会凸出，方便上方其他元件贴近布置。建模时需重点控制几处尺寸边界：主立孔的内径要与选配的铰接螺栓或阀芯外径保持间隙配合，凸台外径比密封垫圈外径大2至3毫米即可，

　　过宽会浪费周边布局空间；侧向支管的中心高决定了外接软管的弯曲半径，布置时要保证软管最小弯曲半径不低于管径的六倍，防止长期弯折产生疲劳开裂；底板两安装孔的孔距需匹配基座上已有的螺孔位置，腰形板的总长度不宜超过主凸台外径的两倍半，宽度方向以包住沉孔并留出不小于一倍孔径的边距为准。壁厚分配遵循高压腔体设计原则，主孔周围径向壁厚取孔径的零点六至零点八倍，侧向支管相交部位局部加厚，底板厚度在满足沉孔深度的前提下尽量减薄，既控制整体重量，又避免铸件凝固时出现缩松。零件的加工基准选择底板下端面为主定位面，先铣平底面再车削主回转体各台阶，侧向支管孔采用卧式加工或钻模调头加工，保证两轴线空间垂直且相交；相贯处的内孔毛刺需在试压前彻底清理，

　　防止切屑进入阀口卡滞阀芯。实际选型配用时，设计人员可根据回路压力等级调整主体材质，常规中低压工况选用球墨铸铁或铝合金，高压往复载荷场合改为锻钢并加大相贯圆角；安装面的平面度、密封端面的粗糙度以及各孔轴线的位置度，是三维建模出工程图时必须标注的关键公差，直接决定装机后是否渗漏、铰接转动是否灵活。整体结构没有复杂曲面，特征以拉伸、旋转、打孔和圆角为主，适合在参数化软件中用骨架草图驱动孔距、孔径和凸台高度，后续衍生不同通径规格时只需修改关键参数即可快速生成新构型，便于系列化阀件的快速改型与虚拟装配校核。
