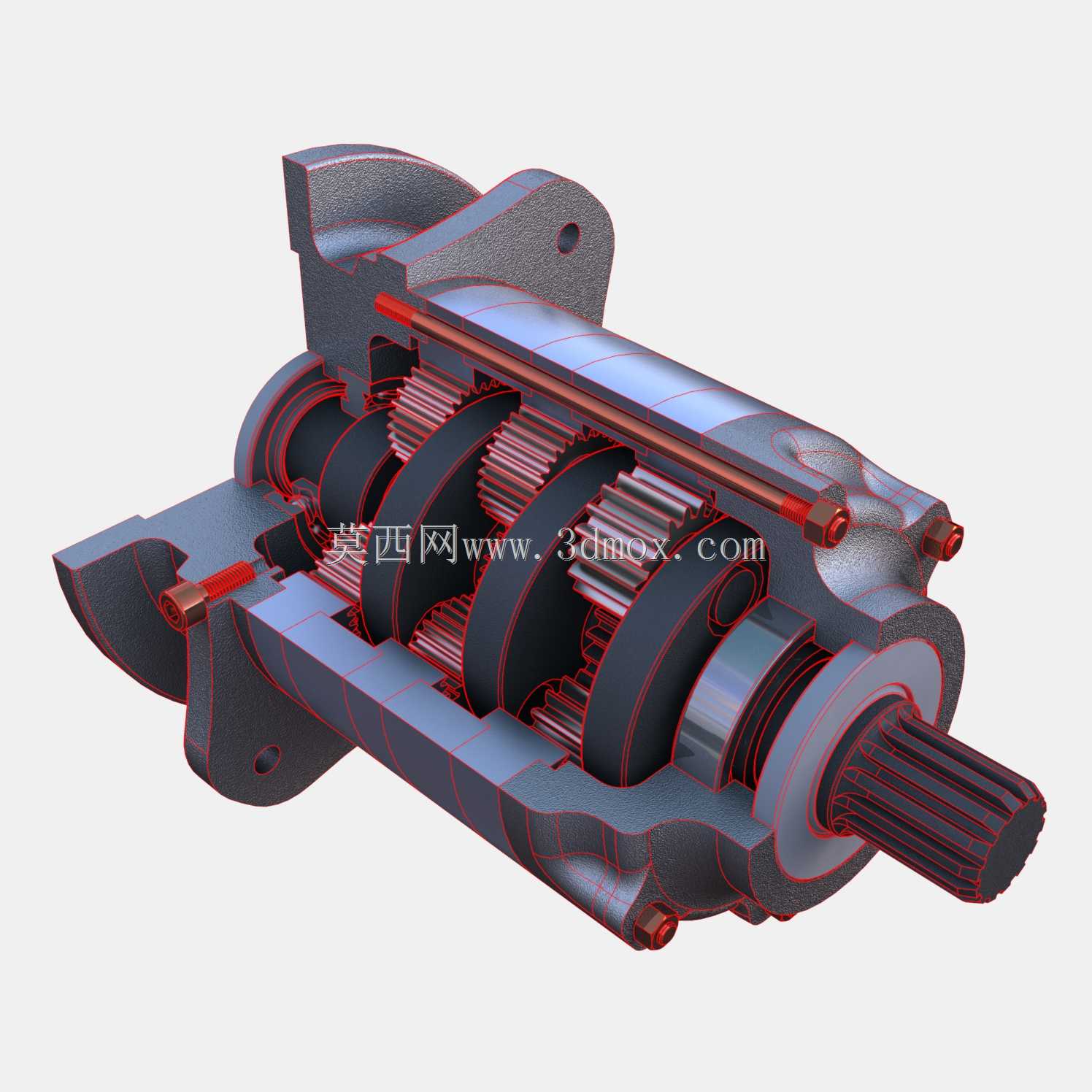

多级行星齿轮传动箱剖视结构

　　该行星齿轮箱采用多级行星轮系串联布置，通过内齿圈、行星轮、太阳轮与行星架的逐级啮合，在有限轴向空间内实现较大减速比，同时把输入转速转化为低转速、大扭矩输出。输入端与输出端沿同一轴线分布，输出轴采用花键结构，能够与被驱动件形成周向可靠约束，适合在安装空间紧凑、同轴度要求较高的传动场合使用。

　　从实际工况看，这类结构常见于需要平稳传递扭矩的中小型动力系统中。相比平行轴减速机构，行星轮系把载荷分散到多颗行星轮上，单齿啮合受力更小，运转时啮合冲击较低，也有利于控制整体径向尺寸。壳体外侧设置安装支耳与螺栓过孔，可直接固定在机架或安装面上；箱体内预留轴承位、轴向定位台阶和紧固件通道，端盖通过长螺栓与主体连接，既保证轴系压紧，也便于检修时拆解。

　　建模时重点还原了多级传动的层级关系：各级太阳轮、行星轮和内齿圈保持正确中心距，行星架上的行星轮轴位置按均布关系布置，齿宽、挡边和轴承配合段均按装配逻辑表达。剖视视角能够直接展示内部啮合状态，可用于检查轮系是否发生干涉、行星轮与内齿圈啮合区域是否合理，以及轴系零件在壳体内部的轴向排布。

　　外形上，箱体并非规则圆柱，而是结合支耳、端盖连接位和输出轴伸出段形成复合轮廓。进行设备布局时，需要预留输出端花键连接长度、输入端对接空间以及壳体支耳的安装操作空间；周向还应考虑螺栓装拆路径，避免与周边管路、机架梁或防护罩发生冲突。箱体内的长连接螺栓沿外侧贯穿，确定安装边界时不能只看主体外径，还要计入螺栓头、螺母及扳手活动范围。

　　结构设计思路围绕承载、同轴和散热展开。多级行星布置能够在较短轴向长度内完成速比分配，壳体承担内齿圈定位与轴系支撑双重作用，轴承位与止口的同轴度直接影响齿轮啮合精度。输出花键段承担扭矩传递，轴肩位置用于轴向定位，端盖则约束轴承外圈窜动。对于选型和结构设计人员而言，该模型可用于理解行星减速箱的内部组成、装配顺序和安装约束，也可作为同类型传动装置方案比对的参考。
