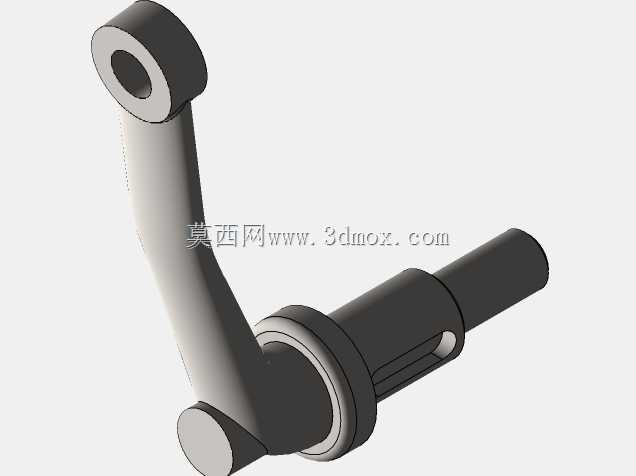

带轴端键槽的弯臂式杠杆传动构件

　　该杠杆臂属于典型的平面摇杆类传力构件，常见于轻工包装机械、纺织设备、小型内燃机操纵机构以及工位夹具的手动锁紧回路中，核心作用是把转轴的回转扭矩转化为摆臂端的推拉行程，或反向把人工操作的小力矩放大为执行端所需的夹紧、拨叉驱动力。从结构上看，构件一端为带通孔的铰接耳座，孔壁预留均匀壁厚以承受反复摆动带来的接触压应力，外圆做了加厚凸缘处理，避免连杆衬套压入后出现端面应力集中；中部为变曲率弯臂，截面沿力流方向逐步过渡，在铰接孔与轴座之间形成连续的传力路径，既减少了直臂布局占用的直线安装空间，也让整机内部的走管、布线获得避让余量。另一端为整体式轴颈，轴肩位置设置定位凸环，用于抵住配套轴承或支座端面，控制轴向窜动量；轴身加工有标准平键槽，

　　可通过平键与外部带轮、摆杆或驱动爪实现周向固定，传递额定扭矩时不会出现相对打滑。建模过程中优先锁定了三个关键边界：铰接孔中心到轴颈轴线的中心距决定杠杆的力臂比，直接关联输出端的行程与增力系数；轴颈的配合直径与有效插入长度需匹配所选支座的轴承宽度，过长会与机体内壁发生干涉，过短则会导致悬臂刚度不足；弯臂外侧的最大回转半径是整机布局时必须校核的运动包络，尤其在多杆联动的机构中，要预留足够安全间隙防止相邻杆件在极限摆角下碰撞。细节处理上，所有棱边均按工艺要求做了铸造或机加工倒角，铰接孔端面与轴肩端面保持较高的垂直度要求，保证装配后衬套受力均匀、转动平顺；弯臂与轴座衔接处采用大圆角过渡，降低交变载荷下的疲劳开裂风险。这类构件在实际选型时，常需要结合操纵力大小、往复摆动频率、工作环境粉尘与润滑条件来确认最终材质与热处理要求，三维数模完整还原了各配合面的几何关系，可直接用于干涉校验、运动仿真以及后续的工程图出图与工装设计。
